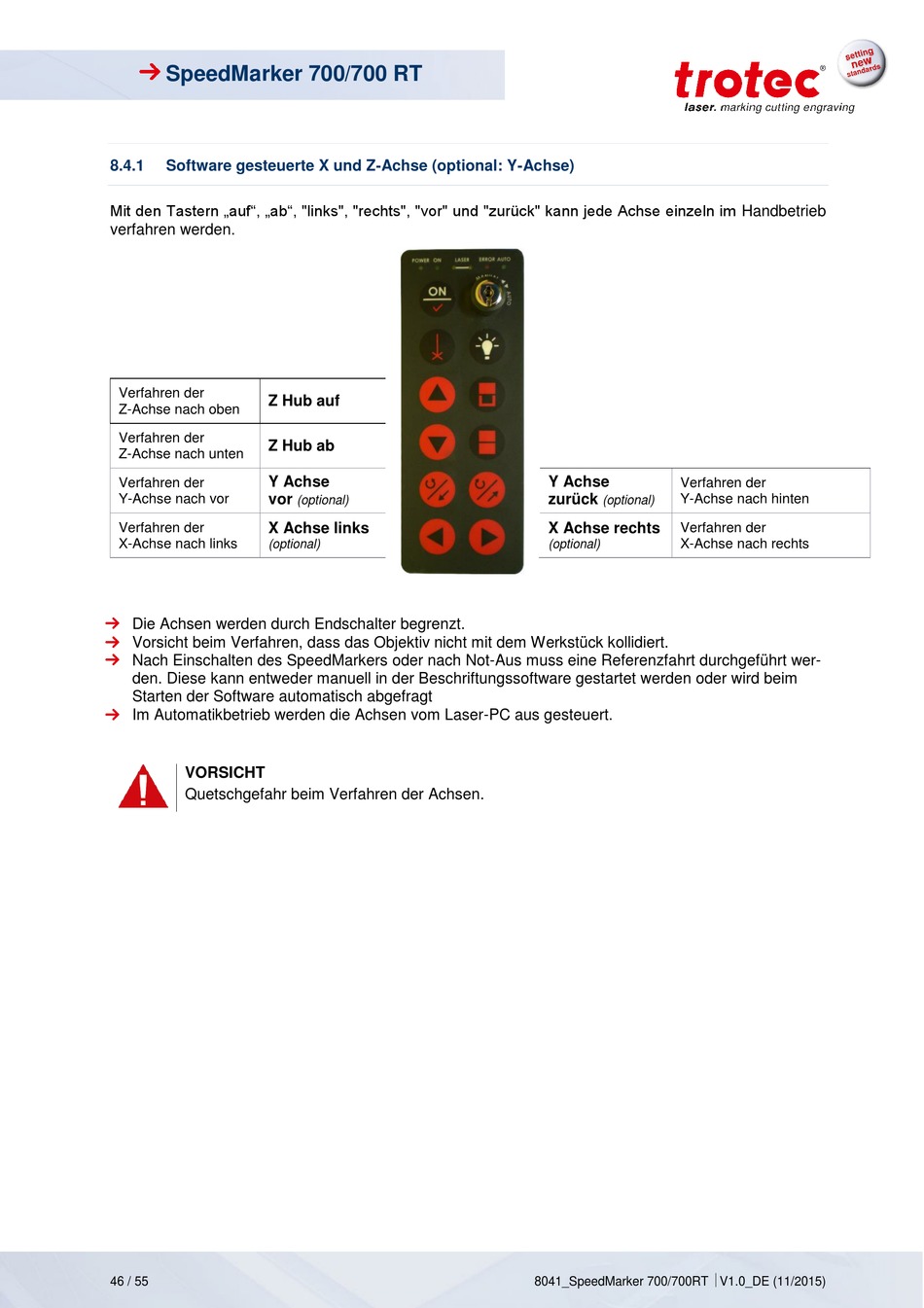

Software gesteuerte X und Z-Achse (optional: Y-Achse)

Mit den Tastern „auf", „ab", "links", "rechts", "vor" und "zurück" kann jede Achse einzeln im Handbetrieb
verfahren werden.
Verfahren der
Z Hub auf
Z-Achse nach oben
Verfahren der
Z Hub ab
Z-Achse nach unten
Y Achse
Verfahren der
Y-Achse nach vor
vor
Verfahren der X Achse links
X-Achse nach links
(optional)
Die Achsen werden durch Endschalter begrenzt.
Vorsicht beim Verfahren, dass das Objektiv nicht mit dem Werkstück kollidiert.
Nach Einschalten des SpeedMarkers oder nach Not-Aus muss eine Referenzfahrt durchgeführt wer-
den. Diese kann entweder manuell in der Beschriftungssoftware gestartet werden oder wird beim
Starten der Software automatisch abgefragt
Im Automatikbetrieb werden die Achsen vom Laser-PC aus gesteuert.
VORSICHT
Quetschgefahr beim Verfahren der Achsen.
