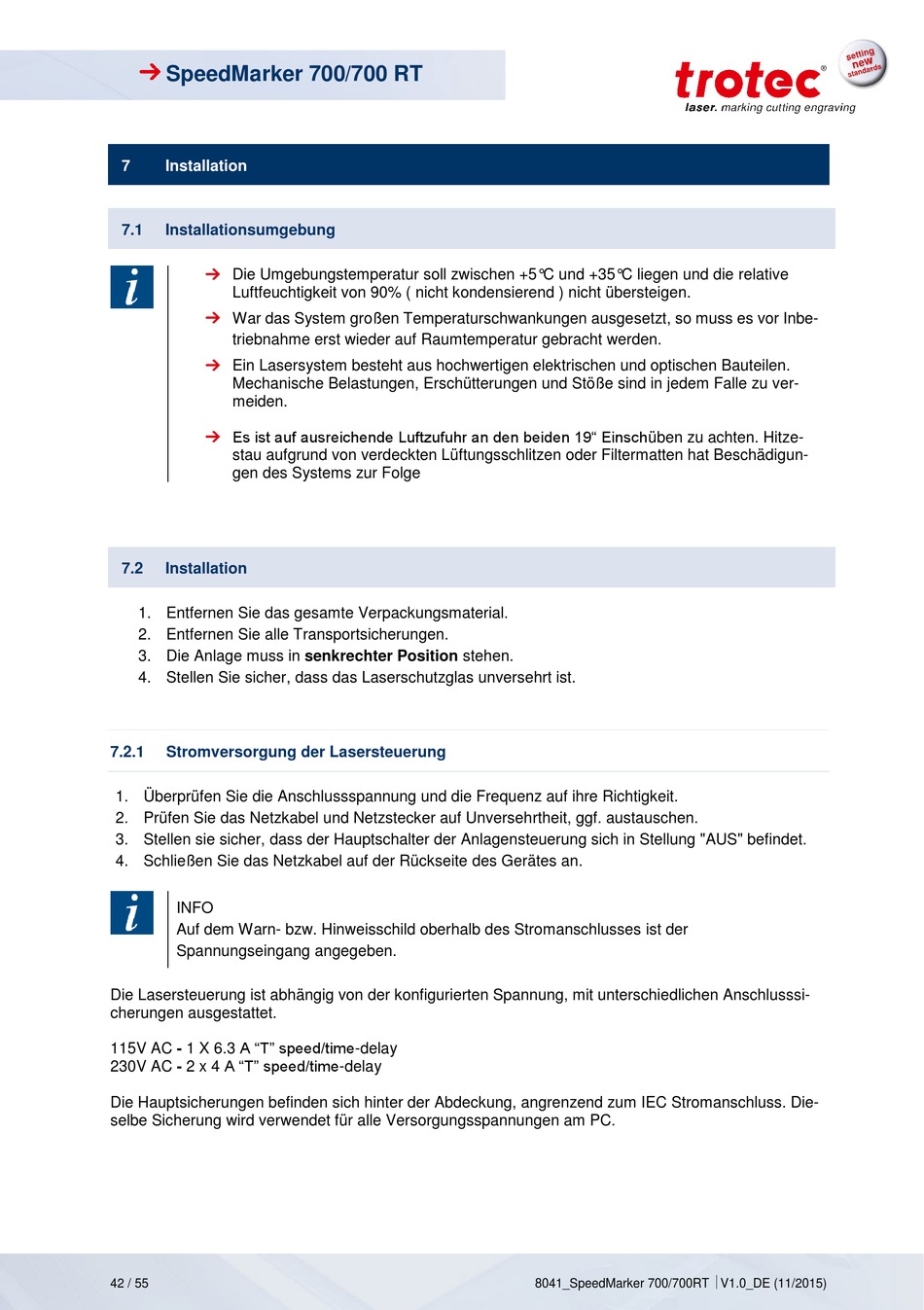

Installation

7.1

Installationsumgebung

Die Umgebungstemperatur soll zwischen +5°C und +35°C liegen und die relative
Luftfeuchtigkeit von 90% ( nicht kondensierend ) nicht übersteigen.
War das System großen Temperaturschwankungen ausgesetzt, so muss es vor Inbe-
triebnahme erst wieder auf Raumtemperatur gebracht werden.
Ein Lasersystem besteht aus hochwertigen elektrischen und optischen Bauteilen.
Mechanische Belastungen, Erschütterungen und Stöße sind in jedem Falle zu ver-
meiden.
Es ist auf ausreichende Luftzufuhr an den beiden 19" Einschüben zu achten. Hitze-
stau aufgrund von verdeckten Lüftungsschlitzen oder Filtermatten hat Beschädigun-
gen des Systems zur Folge
7.2 Installation
1. Entfernen Sie das gesamte Verpackungsmaterial.
2. Entfernen Sie alle Transportsicherungen.
3. Die Anlage muss in senkrechter Position stehen.
4. Stellen Sie sicher, dass das Laserschutzglas unversehrt ist.
7.2.1

Stromversorgung der Lasersteuerung

1. Überprüfen Sie die Anschlussspannung und die Frequenz auf ihre Richtigkeit.
2. Prüfen Sie das Netzkabel und Netzstecker auf Unversehrtheit, ggf. austauschen.
3. Stellen sie sicher, dass der Hauptschalter der Anlagensteuerung sich in Stellung "AUS" befindet.
4. Schließen Sie das Netzkabel auf der Rückseite des Gerätes an.
INFO
Auf dem Warn- bzw. Hinweisschild oberhalb des Stromanschlusses ist der
Spannungseingang angegeben.
Die Lasersteuerung ist abhängig von der konfigurierten Spannung, mit unterschiedlichen Anschlusssi-
cherungen ausgestattet.
115V AC - 1 X 6.3 A "T" speed/time-delay
230V AC - 2 x 4 A "T" speed/time-delay
Die Hauptsicherungen befinden sich hinter der Abdeckung, angrenzend zum IEC Stromanschluss. Die-
selbe Sicherung wird verwendet für alle Versorgungsspannungen am PC.
