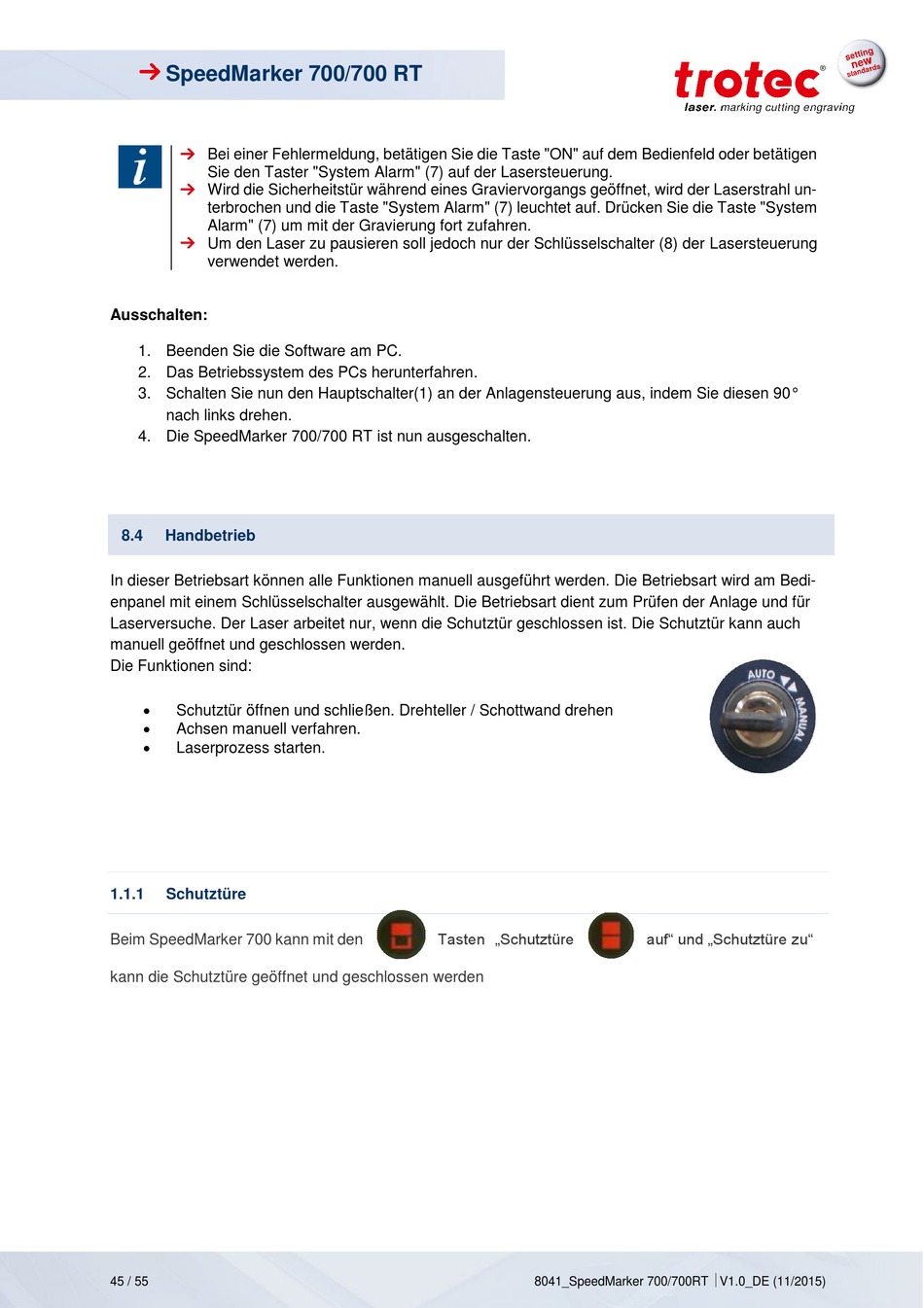

Handbetrieb; Schutztüre - Trotec SpeedMarker 700 Betriebsanleitung

SpeedMarker 700/700 RT
Bei einer Fehlermeldung, betätigen Sie die Taste "ON" auf dem Bedienfeld oder betätigen
Sie den Taster "System Alarm" (7) auf der Lasersteuerung.
Wird die Sicherheitstür während eines Graviervorgangs geöffnet, wird der Laserstrahl un-
terbrochen und die Taste "System Alarm" (7) leuchtet auf. Drücken Sie die Taste "System
Alarm" (7) um mit der Gravierung fort zufahren.
Um den Laser zu pausieren soll jedoch nur der Schlüsselschalter (8) der Lasersteuerung
verwendet werden.
Ausschalten:
1. Beenden Sie die Software am PC.
2. Das Betriebssystem des PCs herunterfahren.
3. Schalten Sie nun den Hauptschalter(1) an der Anlagensteuerung aus, indem Sie diesen 90°
nach links drehen.
4. Die SpeedMarker 700/700 RT ist nun ausgeschalten.
8.4

Handbetrieb

In dieser Betriebsart können alle Funktionen manuell ausgeführt werden. Die Betriebsart wird am Bedi-
enpanel mit einem Schlüsselschalter ausgewählt. Die Betriebsart dient zum Prüfen der Anlage und für
Laserversuche. Der Laser arbeitet nur, wenn die Schutztür geschlossen ist. Die Schutztür kann auch
manuell geöffnet und geschlossen werden.
Die Funktionen sind:

Schutztür öffnen und schließen. Drehteller / Schottwand drehen

Achsen manuell verfahren.

Laserprozess starten.
1.1.1 Schutztüre
Beim SpeedMarker 700 kann mit den
kann die Schutztüre geöffnet und geschlossen werden
45 / 55
Tasten „Schutztüre
8041_SpeedMarker 700/700RT V1.0_DE (11/2015)
auf" und „Schutztüre zu"
