SpeedMarker 700/700 RT
6.2.2

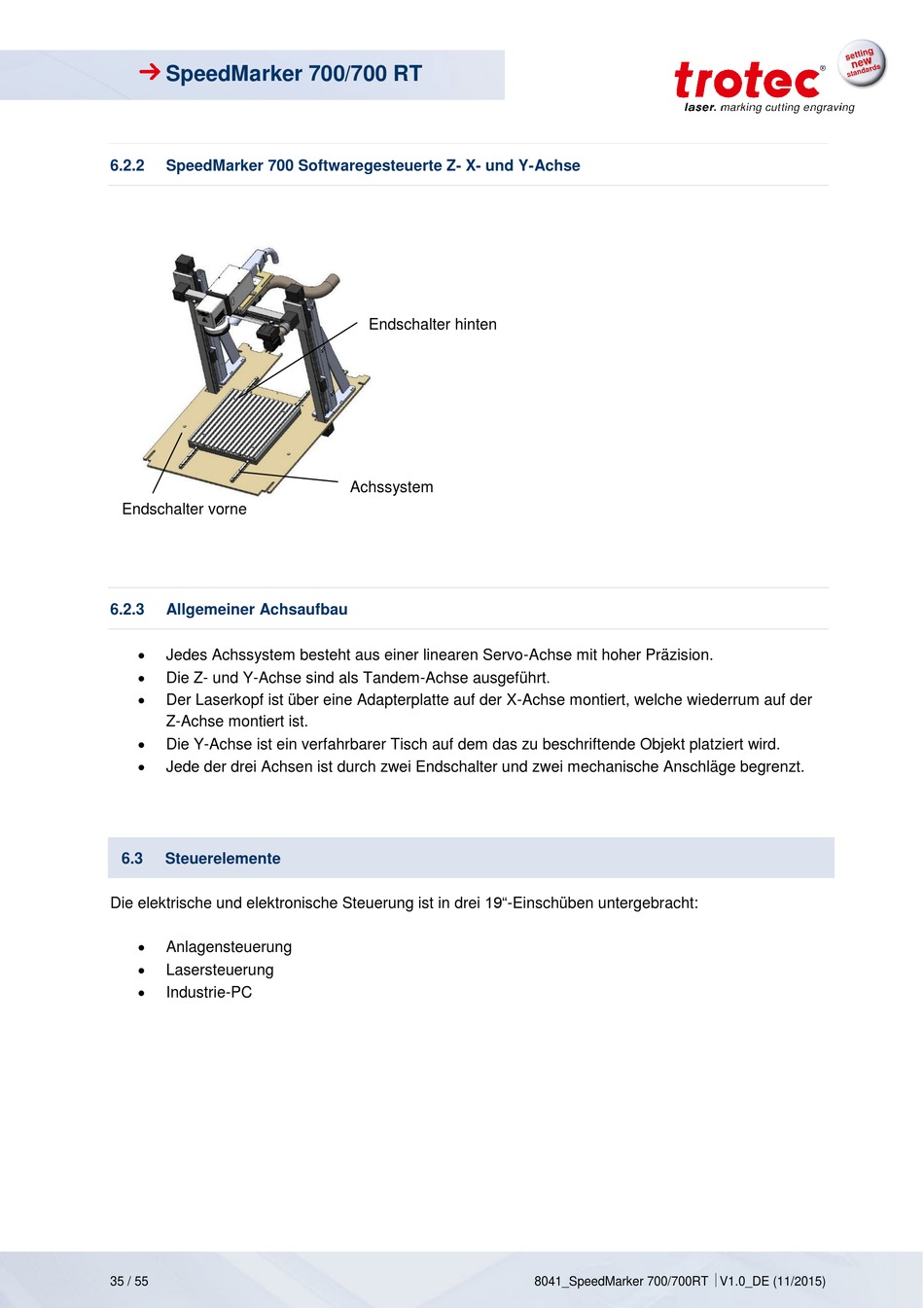

SpeedMarker 700 Softwaregesteuerte Z- X- und Y-Achse

Endschalter vorne
6.2.3

Allgemeiner Achsaufbau


Jedes Achssystem besteht aus einer linearen Servo-Achse mit hoher Präzision.

Die Z- und Y-Achse sind als Tandem-Achse ausgeführt.

Der Laserkopf ist über eine Adapterplatte auf der X-Achse montiert, welche wiederrum auf der
Z-Achse montiert ist.

Die Y-Achse ist ein verfahrbarer Tisch auf dem das zu beschriftende Objekt platziert wird.

Jede der drei Achsen ist durch zwei Endschalter und zwei mechanische Anschläge begrenzt.
6.3

Steuerelemente

Die elektrische und elektronische Steuerung ist in drei 19"-Einschüben untergebracht:

Anlagensteuerung

Lasersteuerung

Industrie-PC
35 / 55
Endschalter hinten
Achssystem
8041_SpeedMarker 700/700RT V1.0_DE (11/2015)
