a. Lösen Sie die beiden Schrauben (A) an der Vorderseite der Laufwerkhalterung mit einem Schlitz-
Schraubendreher.
b. Lösen Sie die beiden Schrauben (B) in der Mitte der Laufwerkhalterung mit Ihren Fingern. Bei
Bedarf können Sie zum Lösen der Rändelschrauben einen Kreuzschlitz-Schraubendreher verwen-
den.
c. Heben Sie die Laufwerkhalterung aus dem System.
d. Wiederholen Sie die Schritte 4a bis 4c für die andere Laufwerkhalterung.
5. Ziehen Sie die vorderen Laufwerke aus ihren Steckplätzen, aber bauen Sie sie nicht aus. Ziehen Sie
die Laufwerke weit genug heraus, sodass sie den Ausbau der Plattenlaufwerksrückwandplatine nicht
beeinträchtigen (siehe Abb. 6).

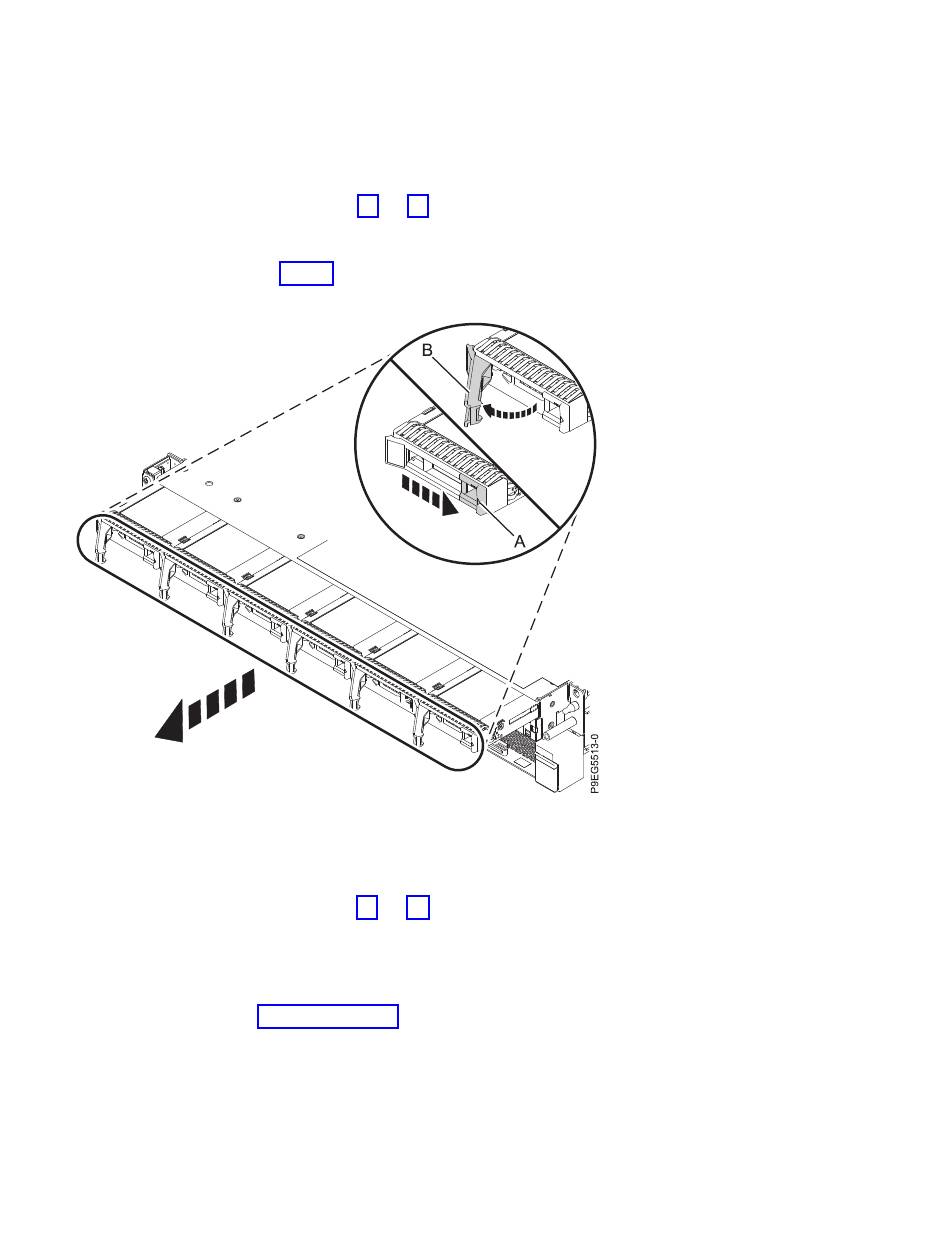

Abbildung 6. Vordere Laufwerke teilweise ausbauen
a. Drücken Sie die Laufwerkrückhaltezunge (A), um den Laufwerkhebel (B) zu lösen.
b. Ziehen Sie das Laufwerk am Laufwerkhebel etwa 2,5 cm aus dem System.
c. Wiederholen Sie die Schritte 5a bis 5b für die anderen Laufwerke.
6. Beschriften Sie die vorderen SAS-Kabel und kennzeichnen Sie, mit welchen Anschlüssen die Kabel
an der Plattenlaufwerksrückwandplatine und am internen SAS-RAID-Adapter verbunden sind. No-
tieren Sie, wie die Stecker und Anschlüsse verbunden sind. Ziehen Sie die vorderen SAS-Kabel von
der Plattenlaufwerksrückwandplatine ab, indem Sie auf die Kabelverriegelung drücken und die Ka-
bel abziehen (siehe Abb. 7 auf Seite 8).
Plattenlaufwerksrückwandplatine ausbauen und wiedereinbauen
