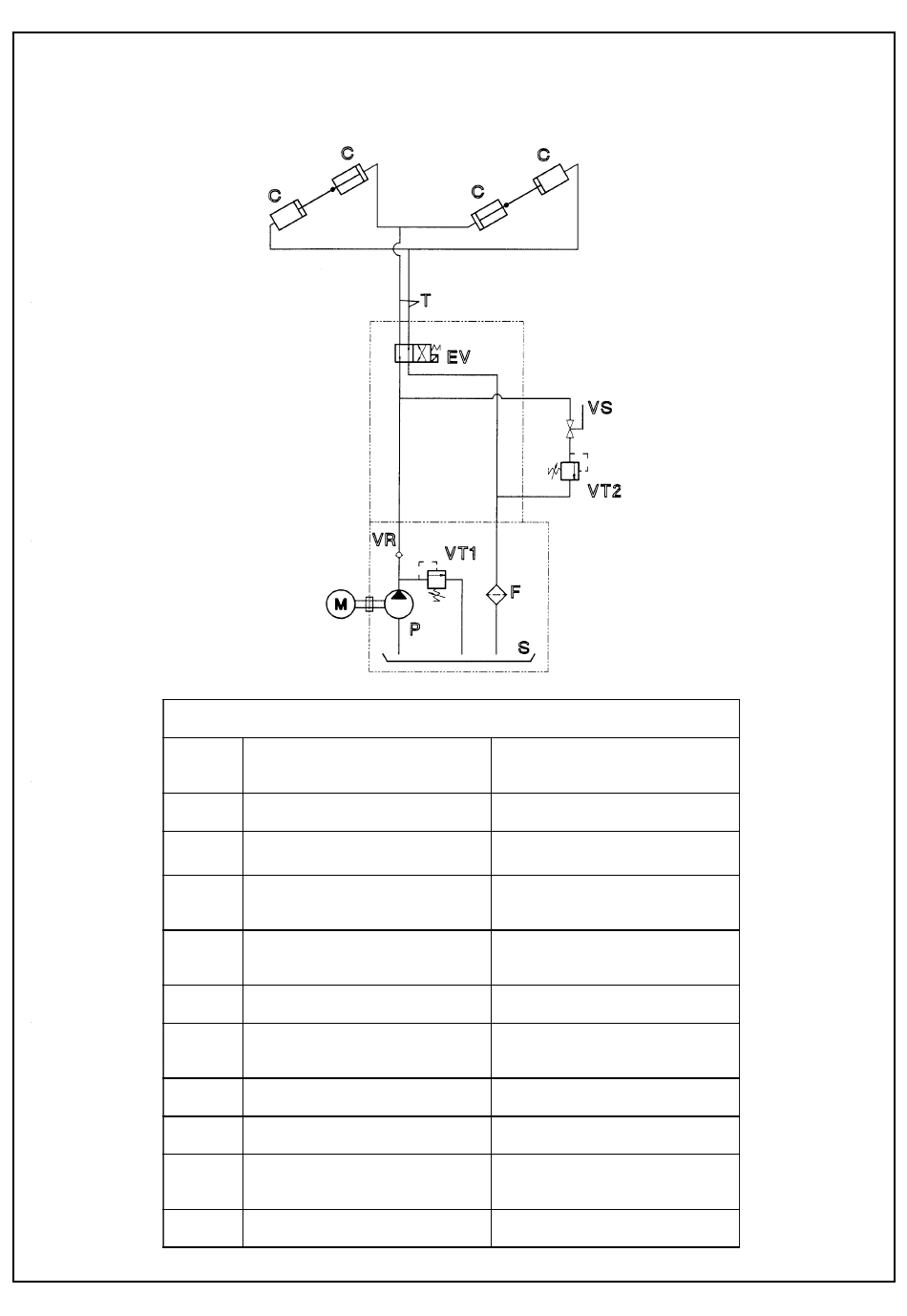

SCHEMA IDRAULICO

HYDRAULIC DIAGRAM
Cilindro - Alesaggio 60 mm -
C
Corsa 85 mm
EV Elettrovalvola di scambio
VS Valvola di selezione
Valvola di massima (taratura 190
VT1
bar)
Valvola di massima (taratura 40
VT2
bar)
VR Valvola di ritegno
Pompa ad ingranaggi -
P
Cilindrata 8 Cm³/giro
Filtro
F
Serbatoio capacità 12l
S
T Tubi idraulici flessibili SAE 100R1
M Motore potenza 2.6 kW
LEGENDA - LEGEND
Cylinder - Boring 60 mm - 85 mm
run
Exchange solenoid valve
Selection valve
Maximum valve (calibration 190
bar)
Maximum valve (calibration 40
bar)
Non-return valve
Gear pump - Cylinder 8 cm³/rev
Filter
Tank with 12l capacityl
Flexible hydraulic tubing SAE
100R1
Motor of power 2.6 kW
1506-M010-3 45
