C
EV
VT
VR
P
F
S
T
M
R200 - R200I

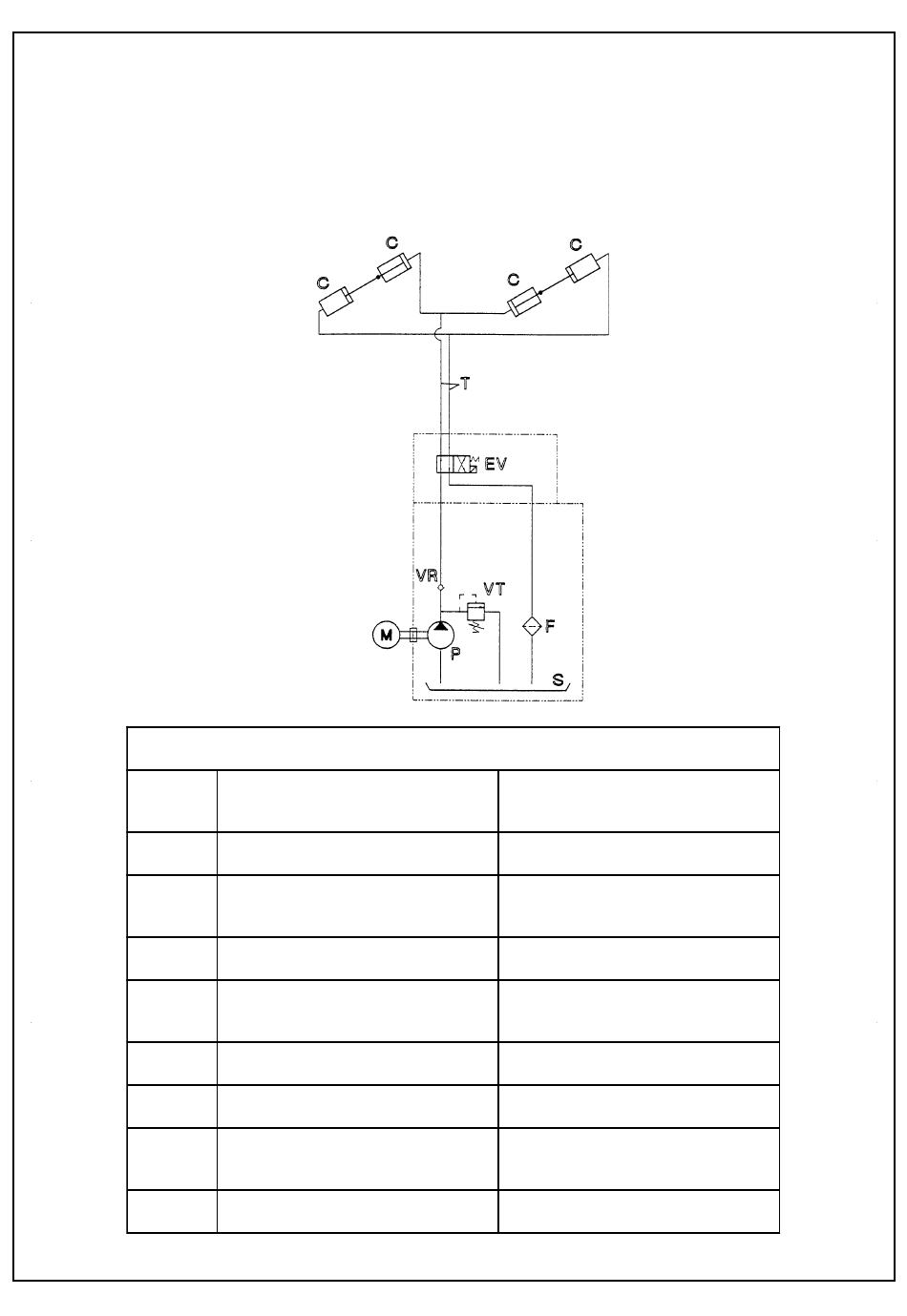

SCHEMA IDRAULICO
HYDRAULIC DIAGRAM
LEGENDA - LEGEND
Cilindro - Alesaggio 25 mm - Corsa
80 mm
Elettrovalvola di scambio
Valvola di massima (taratura 210
bar)
Valvola di ritegno
Pompa ad ingranaggi - Cilindrata
3,5 Cm3/giro
Filtro
Serbatoio capacit 5l
Tubi idraulici flessibili SAE 100R1
Motore potenza 1,5 kW
Versione n.0 (09/95) Rev. n.3 (04/00)
Cylinder - Boring 25 mm - 80 mm
run
Exchange solenoid valve
Maximum valve (calibration 210
bar)
Non-return valve
Gear pump - Cylinder 3.5 cm‡ /rev
Filter
Tank with 5l capacity
Flexible hydraulic tubing SAE
100R1
Motor of power 1.5 kW
37
