ZUBEHÖR HYDRAULIKKREISLAUF
Das Symbol "(S)" zeigt an, dass die Option standardmäßig an der Einheit vorhanden ist, unter der Voraussetzung, dass
sie nicht in Konflikt mit anderem gewähltem Zubehör ist.
CORM Anschluss für die manuelle Befüllung
Dieses Zubehör erlaubt das Befüllen der Anlage direkt über die Einheit: An der die Ventilatoren tragenden
Abdeckung ist ein Befüllventil zu 1" und ein Entlüftungsventil zu 1/2" installiert. In der Nähe des Befüllventils
ist auch ein Manometer zur Anzeige des Drucks im Wasserkreislauf vorhanden. Dieses Zubehör kann nur mit
den mit Tank ausgestatteten Einheiten kombiniert werden.
FVP
FLOWZER VP - Inverter zur manuellen Pumpenregelung
Das Zubehör besteht aus dem Einsetzen eines Inverters in die Maschine, um die Pumpengeschwindigkeit ma-
nuell zu regulieren, um den Durchsatz derselben dem Druckverlust der Anlage anzupassen.
Dieses Zubehör wird mit einem der integrierten Hydraulikmodulen kombiniert, die für die Einheit gewählt
werden können.

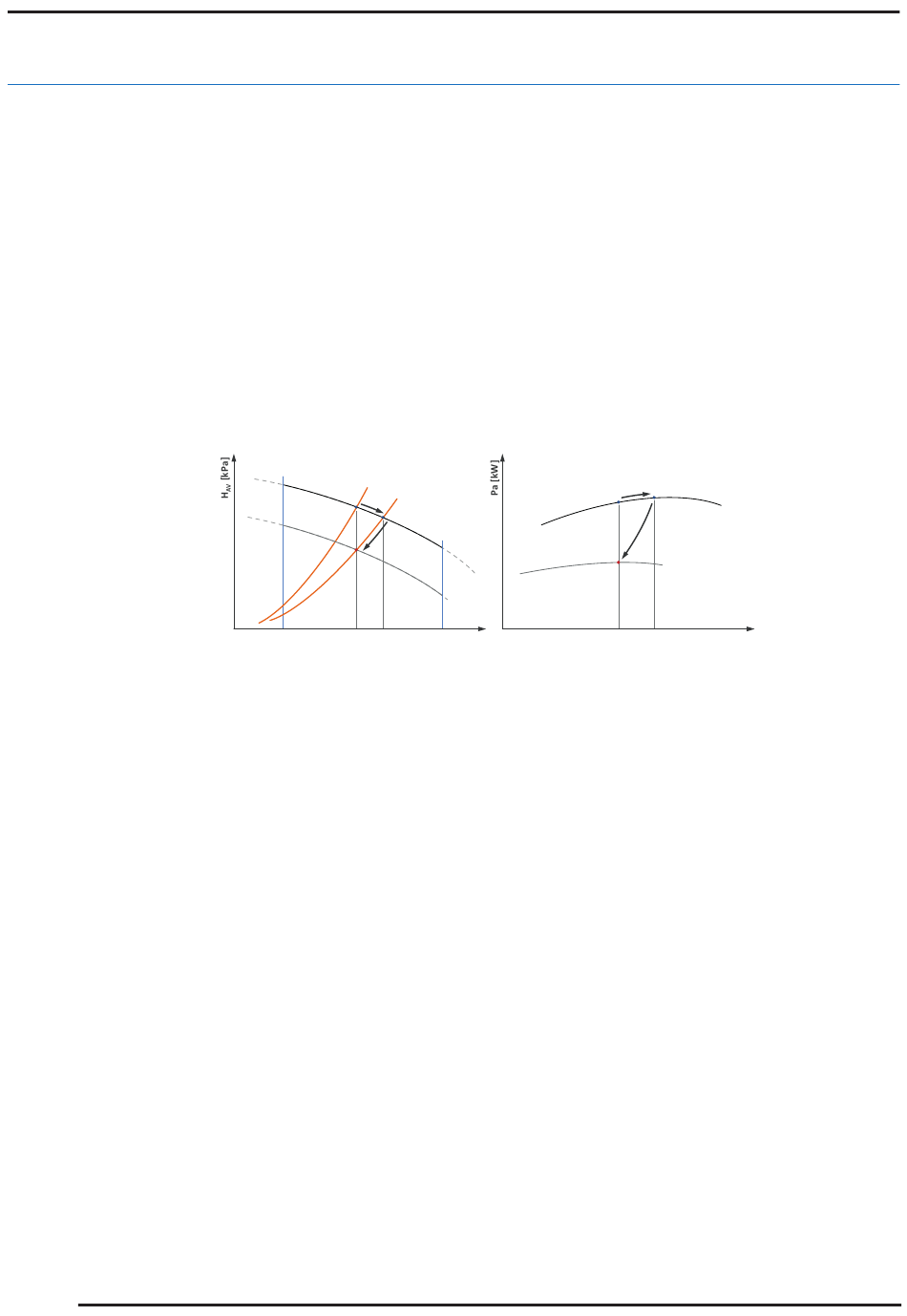

Tatsächlich erlauben die Einheiten mit integriertem Hydraulikmodul unter Nennbedingungen das Erreichen
einer bestimmten Nutzförderhöhe (Punkt A)Q
Normalerweise führt der effektive Druckverlust der Anlage (z.B. charakteristische Kurve R) dazu, dass die
Pumpe einen anderen Gleichgewichtspunkt (Punkt B) mit einem um Q
In diesem Zustand weicht nicht nur der Durchsatz von dem planmäßigen Durchsatz ab (was auch zu einem
anderen Temperatursprung führt), sondern auch die Aufnahme der Pumpe ist erhöht.
Der Gebrauch des Flowzer erlaubt beim ersten Anlassen das manuelle Einstellen der Pumpengeschwindigkeit
(z.B. auf den Wert n'), um den planmäßigen Wasserdurchsatz und Temperatursprung zu erhalten (Punkt C).
Nach Abschluss des Einstellvorgangs arbeitet die Pumpe mit konstantem Durchsatz.
Die Anwendung von Flowzer VP erlaubt es, die Aufnahme der Pumpe signifikant zu senken, was zu einer En-
ergieersparnis führt. Zum Beispiel:
• Eine Verminderung des Durchsatzes um 10% führt zu einer Abnahme der Leistungsaufnahme um zirka
23%.
• Eine Verminderung des Durchsatzes um 30% führt zu einer Abnahme der Leistungsaufnahme um zirka
50%.
10
.
d
R
R'
A
B
C
Q
Q
Q
Q
min
d
r
max
höheren Durchsatz Q
d
A
C
n
n'
Q [l/s]
Q
findet.
r
B
n
n'
Q [l/s]
Q
d
r
