ZUBEHÖR HYDRAULIKKREISLAUF
FVP

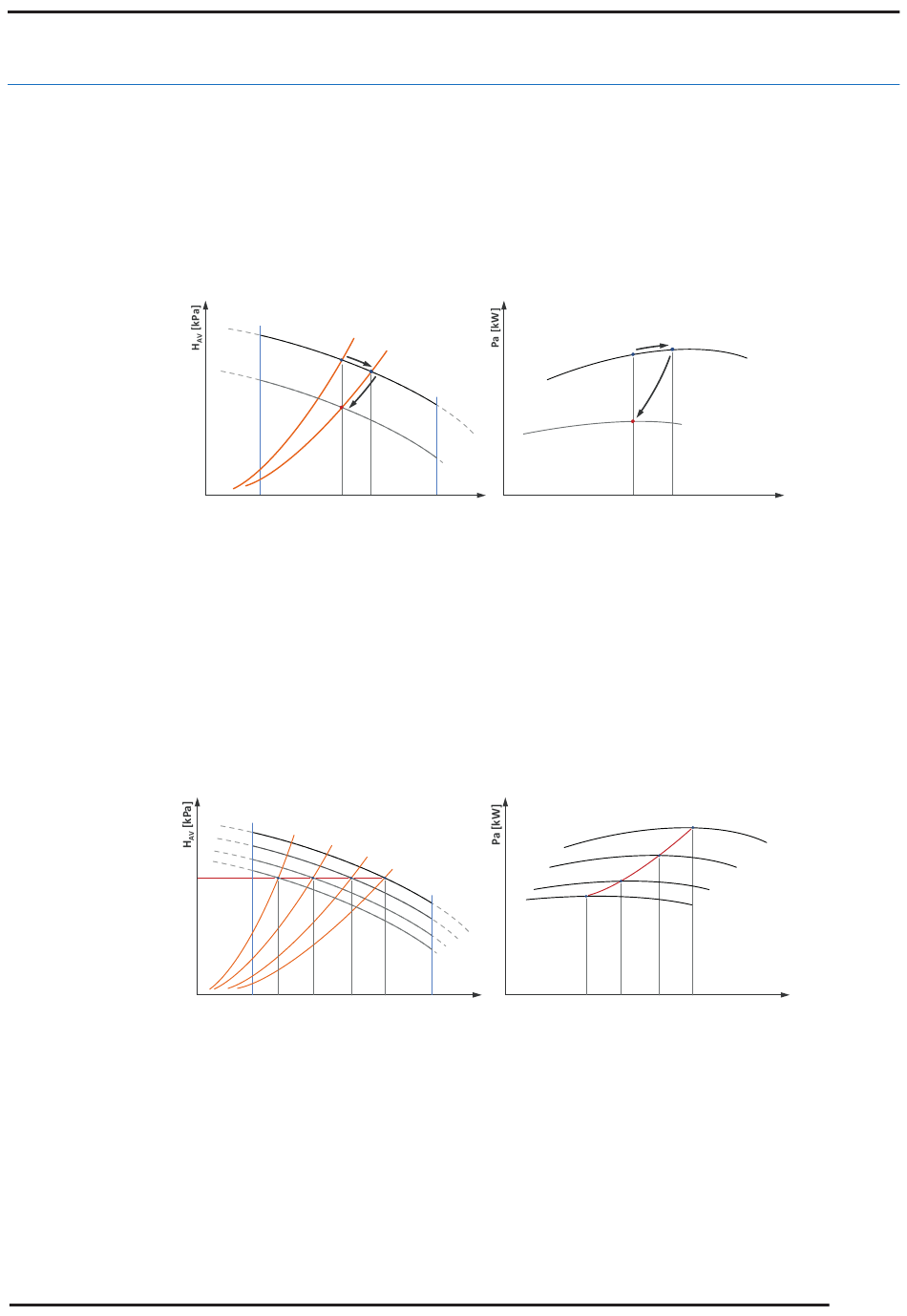

FLOWZER VP - Inverter zur manuellen Pumpenregelung
Das Zubehör besteht aus dem Einsetzen eines Inverters in die Maschine, um die Pumpengeschwindigkeit ma-
nuell zu regulieren, um den Durchsatz derselben dem Druckverlust der Anlage anzupassen.
Dieses Zubehör wird mit einem der integrierten Hydraulikmodulen kombiniert, die für die Einheit gewählt werden können.
Tatsächlich erlauben die Einheiten mit integriertem Hydraulikmodul unter Nennbedingungen das Erreichen
einer bestimmten Nutzförderhöhe (Punkt A)Q
Normalerweise führt der effektive Druckverlust der Anlage (z.B. charakteristische Kurve R) dazu, dass die
Pumpe einen anderen Gleichgewichtspunkt (Punkt B) mit einem um Q
In diesem Zustand weicht nicht nur der Durchsatz von dem planmäßigen Durchsatz ab (was auch zu einem
anderen Temperatursprung führt), sondern auch die Aufnahme der Pumpe ist erhöht.
Der Gebrauch des Flowzer erlaubt beim ersten Anlassen das manuelle Einstellen der Pumpengeschwindigkeit
(z.B. auf den Wert n'), um den planmäßigen Wasserdurchsatz und Temperatursprung zu erhalten (Punkt C).
Nach Abschluss des Einstellvorgangs arbeitet die Pumpe mit konstantem Durchsatz.
Die Anwendung von Flowzer VP erlaubt es, die Aufnahme der Pumpe signifikant zu senken, was zu einer En-
ergieersparnis führt. Zum Beispiel:
• Eine Verminderung des Durchsatzes um 10% führt zu einer Abnahme der Leistungsaufnahme um zirka 23%.
• Eine Verminderung des Durchsatzes um 30% führt zu einer Abnahme der Leistungsaufnahme um zirka 50%.
FVD
FLOWZER VD - Geber für die automatische Regelung.
Flowzer VD sieht die Installation eines Druckgebers in der Maschine vor, über den der Inverter in der Lage
ist, den effektiven Druck an den Enden der Anlage zu evaluieren und die Pumpengeschwindigkeit automatisch
anzupassen, um einen eingestellten Nutzförderhöhenwert zu erhalten. Flowzer VD muss mit Flowzer VP kom-
biniert werden.
Dieses Zubehör erlaubt folglich die Realisierung eines Systems mit konstantem Druck.
Mit dem Flowzer VD hat der Kunde die Möglichkeit, den Nutzförderhöhenwert H
halten soll, direkt am Inverter einzustellen.
Wie aus der Graphik ersichtlich ist, verschiebt sich die Resistenz-Kurve der Anlage beim progressiven Schlie-
ßen der Verbraucher der Anlage nach links und der Inverter kann folglich die Geschwindigkeit der Pumpe
reduzieren, um die Nutzförderhöhe der Einheit konstant zu halten. Auf diese Weise wird unverzüglich eine
Reduktion der Leistungsaufnahme der Pumpe erhalten.
Es ist Aufgabe des Kunden zu prüfen, dass der Mindestdurchsatz im Zustand mit Mindestdurchsatz (d.h. bei maxi-
maler Anzahl geschlossener Verbraucher) immer höher oder gleich dem zulässigen Mindestdurchsatz der Einheit ist.
Dieses Zubehör ist nützlich, wenn der Gesamtdruckverlust des Kreislaufs leicht geändert werden oder in Ab-
hängigkeit von der Jahreszeit wechseln kann (zum Beispiel sind einige Verbraucher nur während des Sommer-
betriebs und nicht während des Winterbetriebs aktiviert).
Der Gebrauch dieses Zubehörs erlaubt ferner das Anpassen der Pumpengeschwindigkeit an die eventuelle
Verschmutzung des Filters am Wasserkreislauf.
