FLOWZER VD - Geber für die automatische Regelung.
Flowzer VD sieht die Installation eines Druckgebers in der Maschine vor, über den der Inverter in der Lage
ist, den effektiven Druck an den Enden der Anlage zu evaluieren und die Pumpengeschwindigkeit automatisch
anzupassen, um einen eingestellten Nutzförderhöhenwert zu erhalten. Flowzer VD muss mit Flowzer VP kom-
biniert werden.
Dieses Zubehör erlaubt folglich die Realisierung eines Systems mit konstantem Druck.
Mit dem Flowzer VD hat der Kunde die Möglichkeit, den Nutzförderhöhenwert H
halten soll, direkt am Inverter einzustellen.

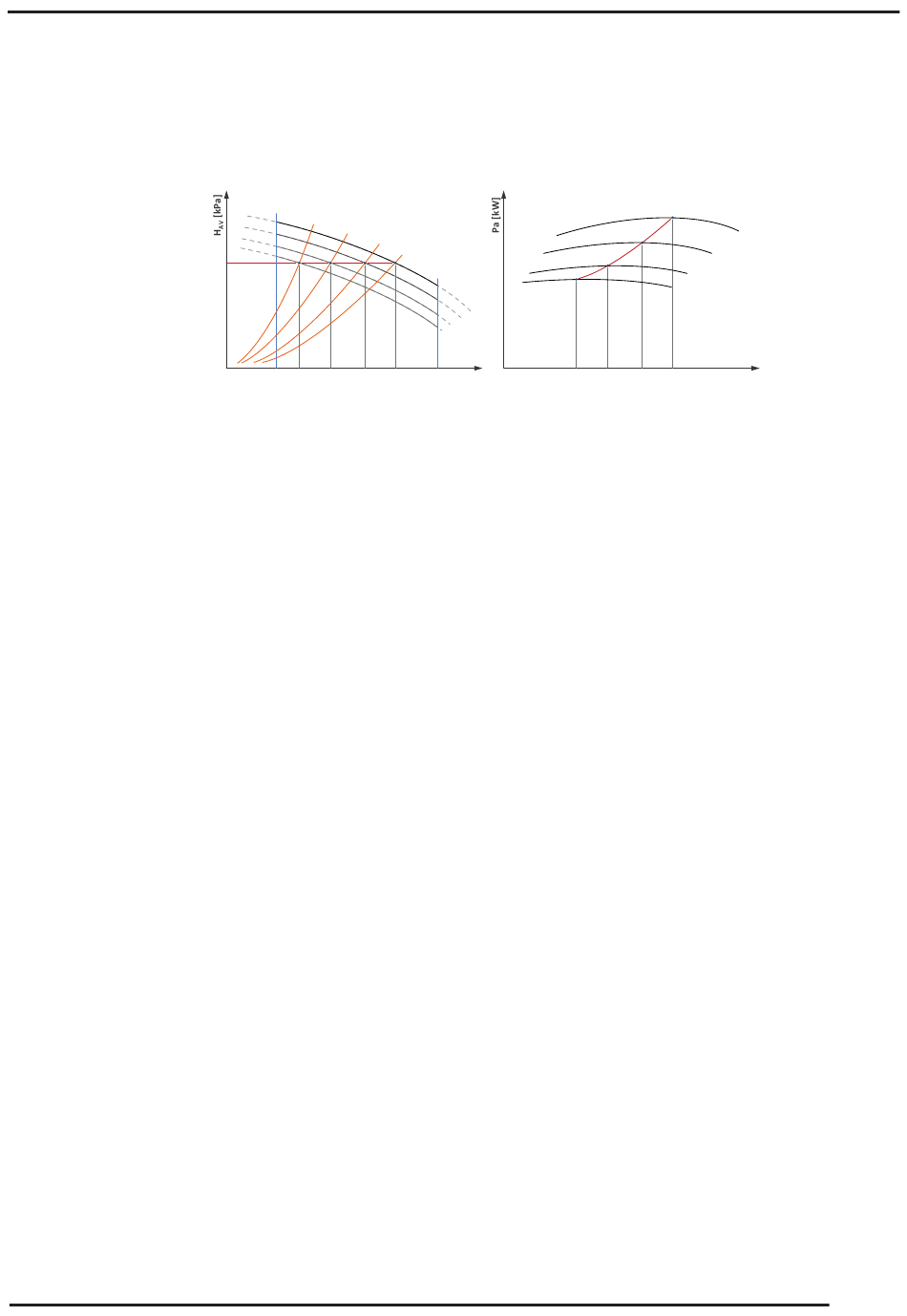

Wie aus der Graphik ersichtlich ist, verschiebt sich die Resistenz-Kurve der Anlage beim progressiven Schlie-
ßen der Verbraucher der Anlage nach links und der Inverter kann folglich die Geschwindigkeit der Pumpe
reduzieren, um die Nutzförderhöhe der Einheit konstant zu halten. Auf diese Weise wird unverzüglich eine
Reduktion der Leistungsaufnahme der Pumpe erhalten.
Es ist Aufgabe des Kunden zu prüfen, dass der Mindestdurchsatz im Zustand mit Mindestdurchsatz (d.h. bei
maximaler Anzahl geschlossener Verbraucher) immer höher oder gleich dem zulässigen Mindestdurchsatz der
Einheit ist.
Dieses Zubehör ist nützlich, wenn der Gesamtdruckverlust des Kreislaufs leicht geändert werden oder in Ab-
hängigkeit von der Jahreszeit wechseln kann (zum Beispiel sind einige Verbraucher nur während des Sommer-
betriebs und nicht während des Winterbetriebs aktiviert).
Der Gebrauch dieses Zubehörs erlaubt ferner das Anpassen der Pumpengeschwindigkeit an die eventuelle
Verschmutzung des Filters am Wasserkreislauf.
FLUS
Flussregler (anstelle des Differentialdruckwächters)
In Alternative zum Differentialdruckwächter (Standardflusssensor) kann als Zubehör der Schaufelflussregler
bestellt werden. Dieser erfasst einen eventuell fehlenden Wasserfluss am Austauscher Verbraucherseite und
sendet ein Steuersignal an die Anlage, das die Verdichter anhält, um eine Beschädigung der Austauscher zu
verhindern.
Der Flussregler ist beigefügt (Installation durch den Kunden) und ersetzt den Wasserdifferentialdruckwächter
(Standard)
RA
Frostschutz-Heizelement ....
Es handelt sich um Heizwiderstände, die verbraucherseitig am Wärmetauscher, an der Pumpe und im Tank
eingesetzt werden (je nach Gerätekonfiguration), um eine Beschädigung der Hydraulikteile durch Eisbildung
während des Stillstands der Anlage zu verhindern.
Der Frostschutzwiderstand ist standardmäßig nur am Wärmetauscher Verbraucherseite vorhanden.
VSIW
Sicherheitsventil Wasserseite (S)
Das Zubehör sieht die Installation eines Sicherheitsventils im Hydraulikkreislauf der Einheit vor: Bei Erreichen
des Eichungsdrucks öffnet sich das Ventil und verhindert mittels des Ablasses (vom Kunden zu verlegen), dass
der Anlagendruck einen die Bauteile der Anlage gefährdenden Wert erreicht. Die Ventile sind mit positiver
Wirkung ausgestattet, d.h. die Leistungen werden auch bei abgenutzter oder beschädigter Membran gewähr-
leistet.
Das Sicherheitsventil ist serienmäßig an beiden Wasserkreisläufen vorhanden.
R'''
R''
R'
H
d
Q
Q'''
Q''
Q'
min
R
n
n'
n''
n'''
Q
Q
Q [l/s]
max
n
n'
n''
n'''
Q'''
Q''
Q'
Q
Q [l/s]
, den die Einheit aufrechter-
d
