Steuerung und Überwachung
Die folgende Tabelle gibt einen Überblick über die Signaltypen und Anzeigen des Displays:
Komponente
Beschreibung
Status-LED
Leuchtet durchgehend grün, nachdem das System eingeschaltet wurde.
Je schneller das akustische Alarmsignal wiederholt wird, desto näher ist das erfasste
Lautsprecher
Objekt. Das akustische Alarmsignal bezieht sich auf das am nächsten befindliche
erfasste Objekt.
Diese LEDs informieren über den Betriebszustand des Systems und zeigen ggf. Stö-
Anzeige-LEDs
rungen an. Des Weiteren werden die Warnungen darüber angezeigt.
Mit der Drucktaste kann der Bediener zwischen 5 Lautstärkepegeln wählen. Der
Lautstärkeregler
zuletzt gewählte wird vom System gespeichert.
Folgende Meldungen der Anzeige-LEDs sind möglich (zur Nummerierung der LEDs siehe Abbildung 15):
Blinker rechts inaktiv: Zwei LEDs leuchten gelb (Nr. 2 & 4)
Blinker rechts aktiv:
Beim Betrieb des Abbiegeassistenz-Systems AAS-GPS & CAN werden jeweils immer nur die rechten LEDs
1 & 5 sowie 2 & 4 angesteuert (Linkslenker).
An die Displays können weitere Sensoren (der Typen Side Defender II oder Sentry) angeschlossen werden.
Diese sind als separates Zubehör erhältlich. Die Anzeige-LEDs ermöglichen dabei die Zuordnung der einzel-
nen Sensoren rund um das Fahrzeug.
Beispielhafte LED-Anzeigemodi für zusätzliche Sensoren:
Frontsensor:
LEDs 11 & 1
Rückraumsensor:
LEDs 5 & 7
Lautstärkeregler / Quittierungstaste
Status-LED
(Stromversorgung)

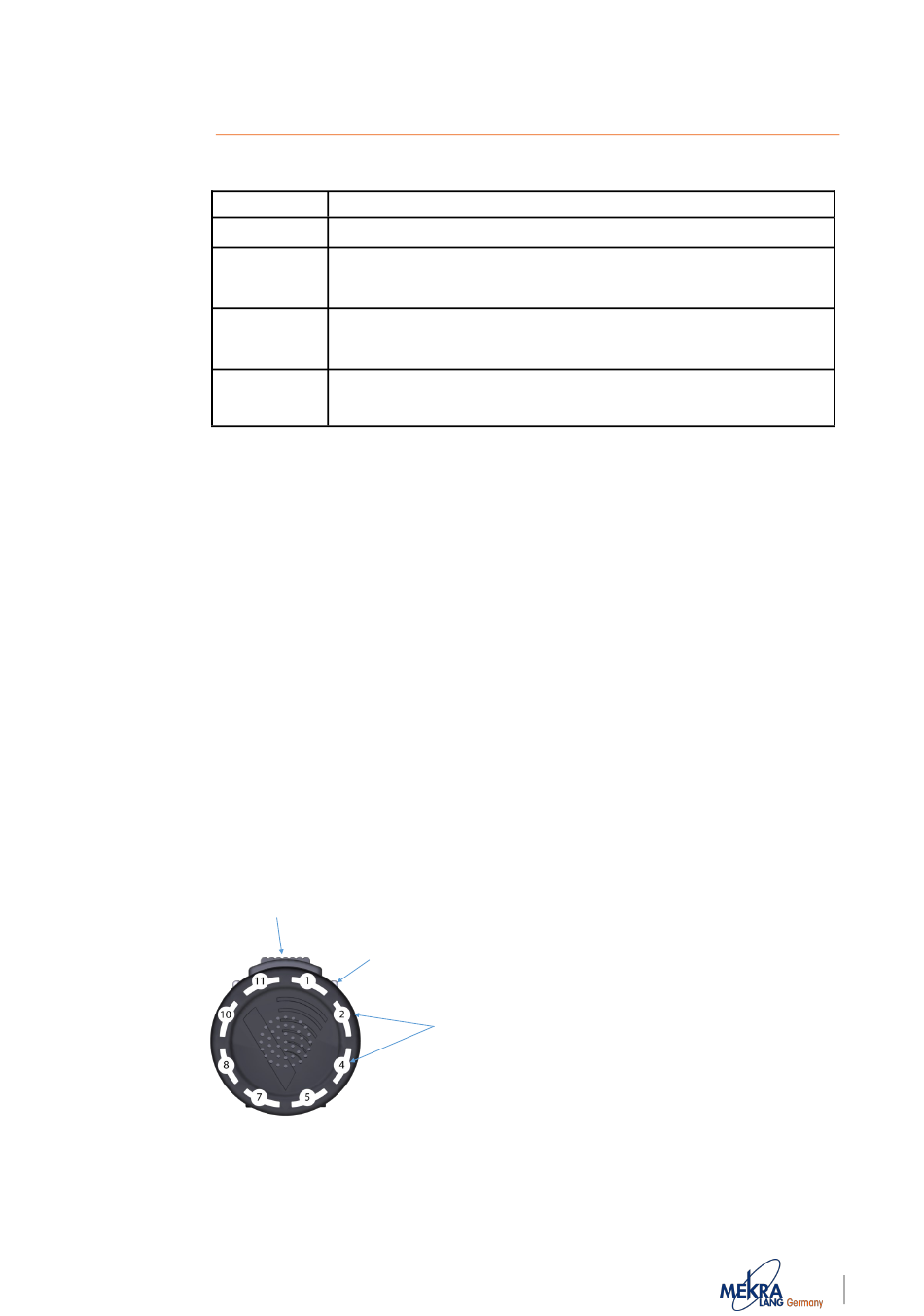

Abbildung 15. Bedienelemente und Anzeige-LEDs am Display
Zwei LEDs leuchten rot (Nr. 2 & 4)
Zwei LEDs leuchten gelb (Nr. 1 & 5)
Zusätzliche akustische Warnung
Seitenüberwachung rechts:
Seitenüberwachung links:
LED– Identifikationszahlen
LEDs 2 & 4
LEDs 8 & 10
