5.1.3 Installation des Sensors
Position des Sensors
Metallobjekte sowie andere stark radar-reflektierende Objekte müssen sich außerhalb der in Abbildung 11
definierten Sperrzone befinden. Radar-reflektierende Objekte innerhalb dieser Bereiche können den Be-
trieb beeinträchtigen. Wenn diese Objekte nicht entfernt werden können, muss deren Einfluss auf die Sys-
temleistung mittels Prüfungen ermittelt werden.
Bevor der PreView Side Defender®II permanent am Fahrzeug montiert wird, ist zu überprüfen, ob die aus-
gewählte Position für eine klare Erfassungszone sorgt. Das Fahrzeug in einen freien Bereich bringen, den
Sensor vorübergehend an der geplanten Montageposition befestigen, das System einschalten und eine
vorläufige Funktionsprüfung ab Punkt 4 der Prüfungen vor Fahrtantritt in Kapitel 5.4 durchführen.
Für den ordnungsgemäßen Systembetrieb ist es sehr wichtig, wo der Side Defender®II installiert wird. Der
Sensor sollte seitlich, min. 3500 mm und max. 5000 mm von der Vorderkante des Fahrzeugs entfernt mon-
tiert werden, wobei sich die Unterseite des Radars nicht weniger als 600 mm und die Oberseite des Radars
nicht mehr als 1000 mm über Bodenniveau befinden darf. Dabei ist die Höhennivellierung des Fahrzeugs
auf Fahrbetrieb einzustellen. Die Vorderseite des Sensors sollte lotrecht zum Boden ausgerichtet sein, so
dass die Side Defender®II-Beschriftung nach oben und das V-Logo nach unten weist.
Es ist eine weitestgehend vibrationsarme Position zu wählen, die einen gewissen Grad an Schutz vor Auf-
prall und Verschmutzung gewährt und dabei eine unbehinderte Sicht des interessierenden Zielbereichs
ermöglicht. Angaben zu Abstandsvorgaben sind der Beschreibung der Sperr-/Störzonen in Abbildung 11
bzw. der empfohlenen Sensorposition am Fahrzeug in Abbildung 8 zu entnehmen.

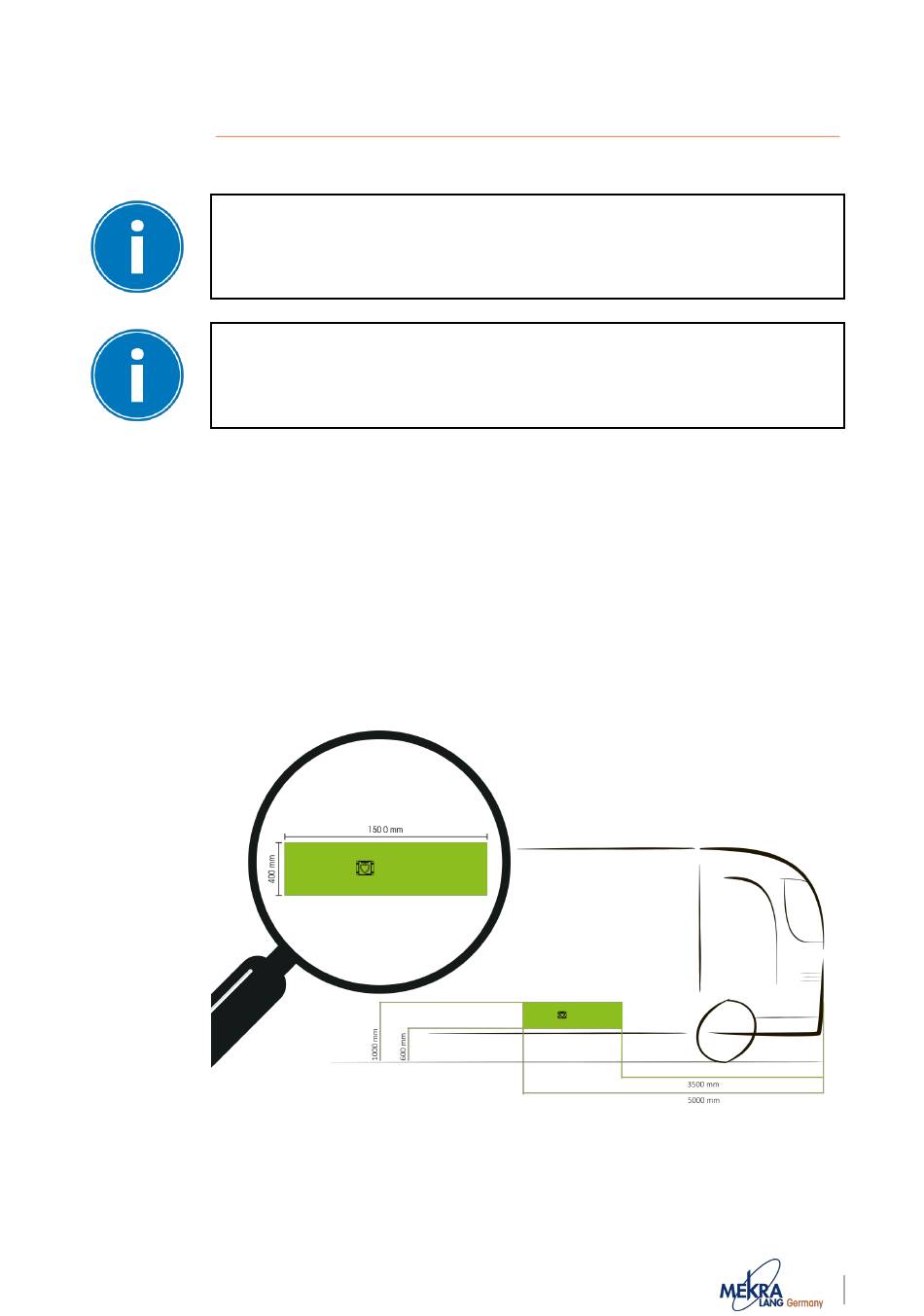

Abbildung 8: Sensorposition am Fahrzeug, einzuhaltender Montageraum
