Die Sensorleistung kann negativ beeinflusst werden, wenn der Sensor nach unten abgewinkelt ist, weil dies
eine Boden- und Bordsteinerfassung bewirkt. Wenn der Sensor nicht lotrecht zum Boden ausgerichtet ist,
muss stets eine Leistungsprüfung durchgeführt werden.
Das horizontale Sichtfeld des Sensors beträgt +/- 85°, das vertikale Sichtfeld +/- 10°. Um beste Ergebnisse zu
erzielen, sollte der Sensor über jeden anderen Teil des Fahrzeugs hinausragen.
Bei der Montageposition sind die Fahrzeug- und Aufbauherstellerrichtlinien zu beachten. Daneben sollte
der Sensor nicht unmittelbar am Auspuff montiert werden.
Montage des Sensors
1.
Eine geeignete Stelle für die stabile Montage des Sensors wählen (siehe Abbildung 8).
2.
In der Standardmontagekonfiguration ist die Beschriftung „Side Defender®II" wie in Abbildung
10 auszurichten.
3.
4 Löcher Ø 6mm gemäß Abbildung 10 bohren.
4.
Für
den
Sensorstecker
Ø 38 mm bohren.
5.
Den Sensor mit den im Lieferumfang enthaltenen Montageteilen unter Verwendung eines
Drehmoments von 2,5 Nm an der Vorrichtung befestigen.
Montagetoleranzen
Beste Ergebnisse werden mit vertikalen Winkeltoleranzen im Bereich von +5° und -2° erzielt. Die horizonta-
le Winkeltoleranz beträgt +/- 2°. Sehr wichtig ist zudem die rechtwinklige Ausrichtung zur Fahrzeugfront,
die ebenfalls im Bereich max. +/- 2° erfolgen soll (siehe Abbildung 9).

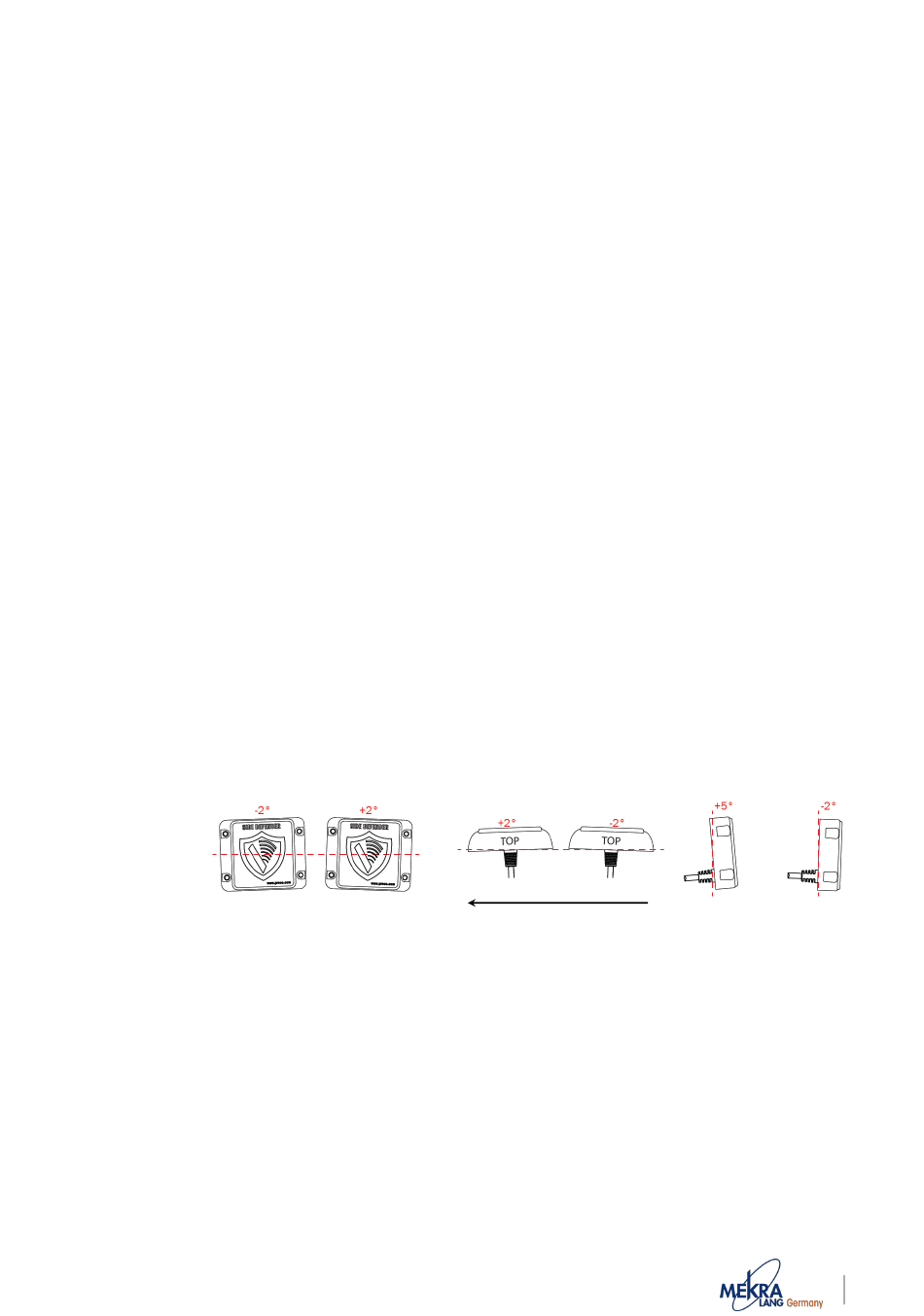

Abbildung 9: Montagetoleranzen des Sensors
und
den
dazugehörigen
Fahrtrichtung
Steckverbinder
ein
Loch
41
