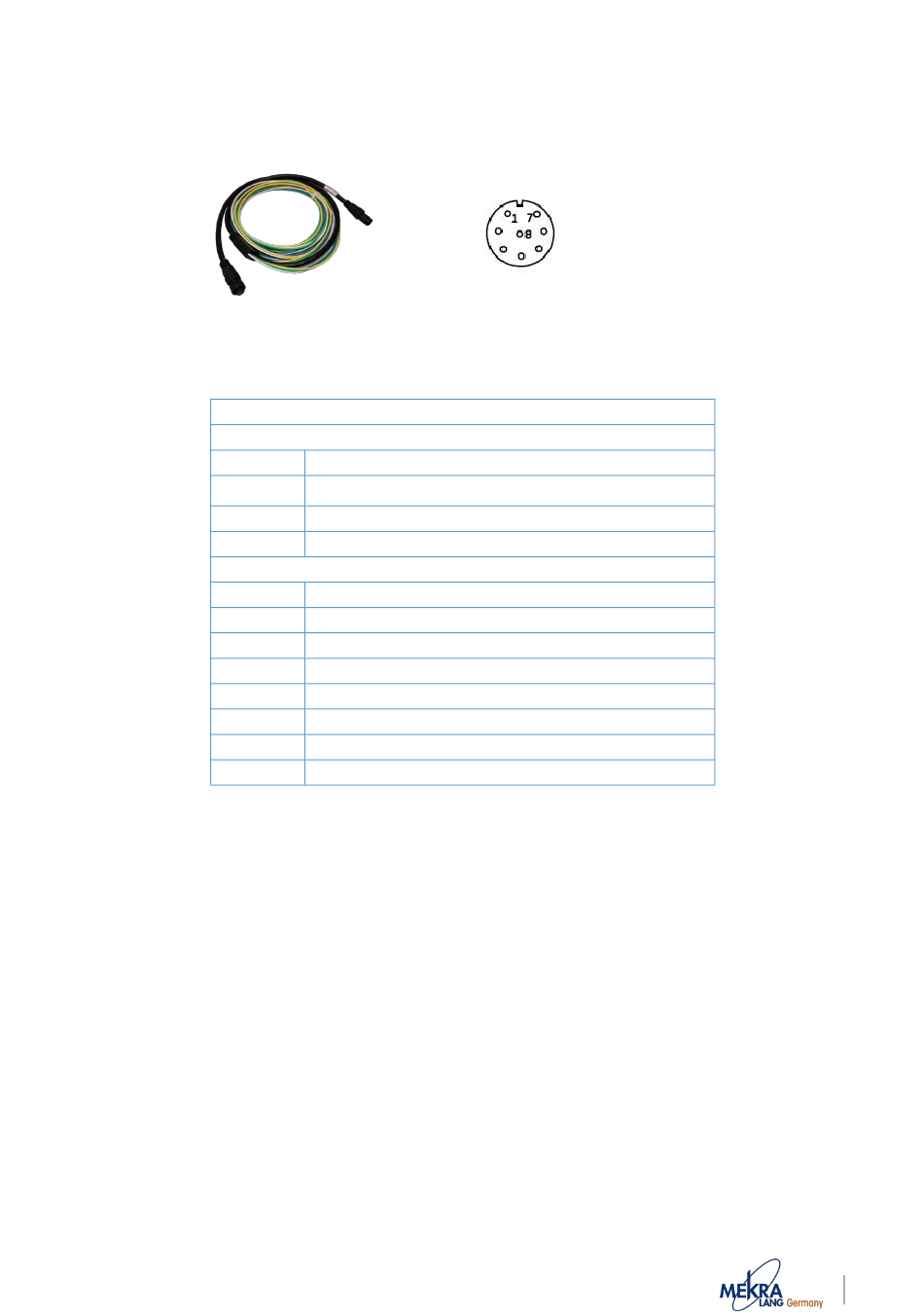

Kabelsatz SD 1 m / RCA 3 m
Abbildung
5:
Kabelsatz SD 1 m / RCA 3 m mit Pinbelegung
Belegung
1. Anschlusslitzen
Gelb
CAN High — listen only
Grün
CAN Low — listen only
Blau
Rückwärtsgangsignal
Weiß
Aux Out
1.1 CONXAL Steckverbindung
1
CAN High—Com. Sensor
2
CAN Low—Com. Sensor
3
CAN High
4
CAN Low
5
Spannungsversorgung Display
6
Masse
7
Diskreter Ausgang
8
Diskreter Eingang
38
