Kabelsatz SD 7,4m AAS
Soll ein zusätzlicher Außenlautsprecher zur Warnung der umgebenen Verkehrsteilnehmer installiert wer-
den, so kann dieser im Steckplatz 7 des DEUTSCH Steckers am Kabelsatz eingefügt werden
(Außenlautsprecher und Anschlusskabel nicht im Lieferumfang enthalten).

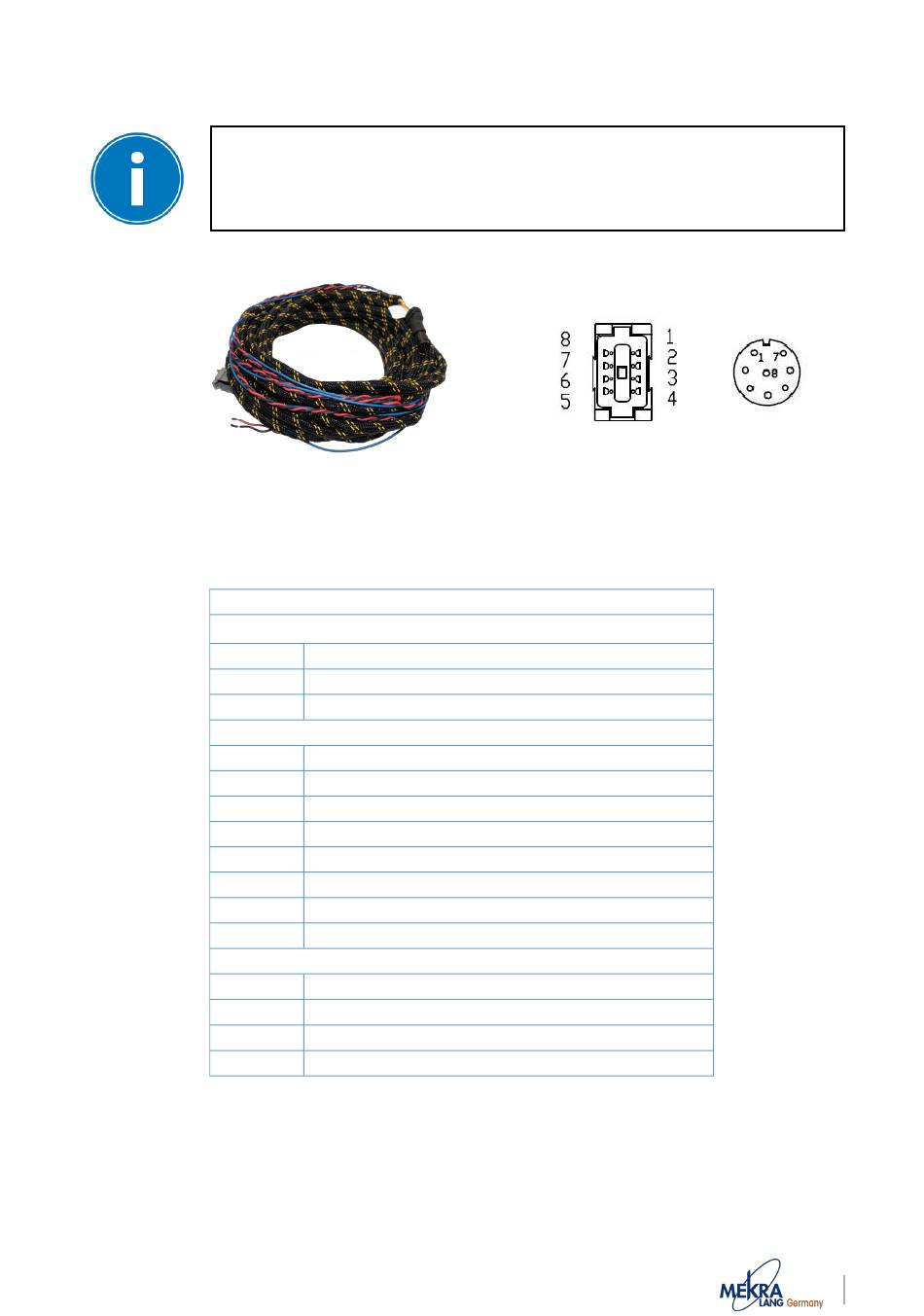

Abbildung 6: Kabelsatz SD 7,4m AAS
Belegung
1. Anschlusslitzen
Rot
Spannungsversorgung 9-33V
Schwarz
Masse
Blau
Blinksignal rechts
1.1 DEUTSCH Steckverbindung (zum Radarsensor)
1—Rot
Spannungsversorgung 9-36V
2—Schwarz
Masse
3—Gelb
CAN High
4—Orange
CAN Low
5—Grün
Spannungsversorgung Display
6—Braun
Masse Display
7—n. belegt
Externer Ausgang für Außenlautsprecher, nicht belegt
8—Blau
Blinksignal rechts
1.2 CONXAL Steckverbindung (zum Display)
3—Gelb
CAN High
4—Orange
CAN Low
5—Grün
Spannungsversorgung Display
6—Braun
Masse Display
Abbildung
7:
Pinbelegung Kabelsatz SD 7,4m AAS
39
