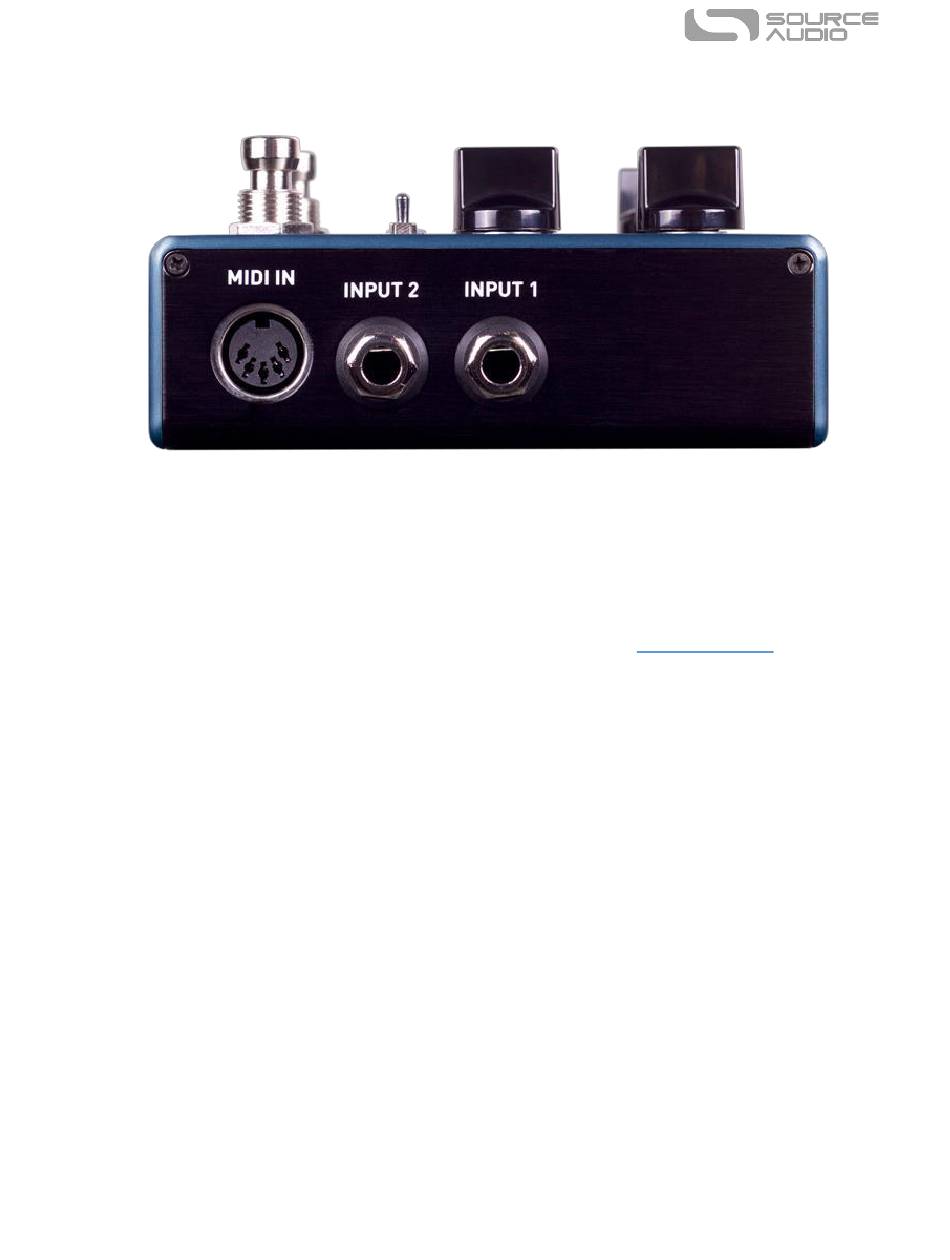

Anschlüsse auf der Eingangsseite
INPUT 1
INPUT 1 ist der primäre Eingang für Gitarre, Bass oder andere Instrumente. Er akzeptiert auch
Eingangssignale auf Line-Pegel und funktioniert auch in der Effektschleife Ihres Verstärkers. Schließen
Sie hier Ihr Instrument oder eine andere Audioquelle mit einem 6,35 mm (1/4") Mono-Klinkenkabel
(TS) an. Details über die erlaubten Signalpegel finden Sie im Abschnitt
INPUT 2
Dies ist der sekundäre Eingang für Stereo-Quellen oder für die Datenverbindung mit Ihrem
Mobilgerät bei Nutzung der Neuro App.
•
Input 2 als Audio-Eingang:
Gitarre, Bass oder ein anderes Instrument. Schließen Sie Ihr Instrument (bzw. den
vorgeschalteten Effekt in der Signalkette) mit einem 6,35 mm (1/4") Mono-Klinkenkabel (TS) an.
Der Collider wird sich automatisch selbst für Stereo-Audioeingang konfigurieren. Andere
Routing-Möglichkeiten lassen sich über die Neuro App einstellen. Weitere Informationen zum
Stereo-Routing finden Sie im Abschnitt Stereobetrieb.
•
Input 2 als Dateneingang für die Neuro App:
Datenverbindung für die Neuro Mobile App. Die Neuro App sendet Daten über den
Kopfhörerausgang Ihres Mobilgeräts an das Pedal. Verbinden Sie das Pedal mit ihrem
Mobilgerät über ein 6,35 mm auf 3,5 mm (1/4" auf 1/8") Stereo-Adapterkabel (TRS). Es kann
darüber hinaus auch verkettete Neuro-Daten verarbeiten, die von einem anderen Neuro-
kompatiblen Pedal in der Kette kommen. Voraussetzung dafür ist die Verwendung eines TRS-
Kabels. Das Audiosignal (falls vorhanden) wird über die Steckerspitze, die Daten der Neuro App
über den Ringkontakt am Stecker weitergegeben. Dadurch können Audio- und Neuro-Daten
über das gleiche Kabel übertragen werden.
SA263
Der Kontakt der Steckerspitze dient in INPUT 2 als zweiter Eingang für
Der Ring-Kontakt agiert beim INPUT 2 als
Collider Delay+Reverb Bedienungsanleitung
Technische
Daten.
6
