Anschlüsse Auf Der Ausgangsseite - Source Audio Collider Delay+Reverb Bedienungsanleitung

MIDI Eingang
Dies ist ein standardmäßiger 5-Pin DIN Anschluss, der MIDI Steuerbefehle von externen Geräten
empfangen kann, einschließlich Program Change (PC) und Continuous Controller (CC) Befehle. Bei
Fragen zur MIDI Implementierung im Collider Reverb+Delay Pedal richten Sie diese bitte an folgende
E-Mail Adresse contact@sourceaudio.net.

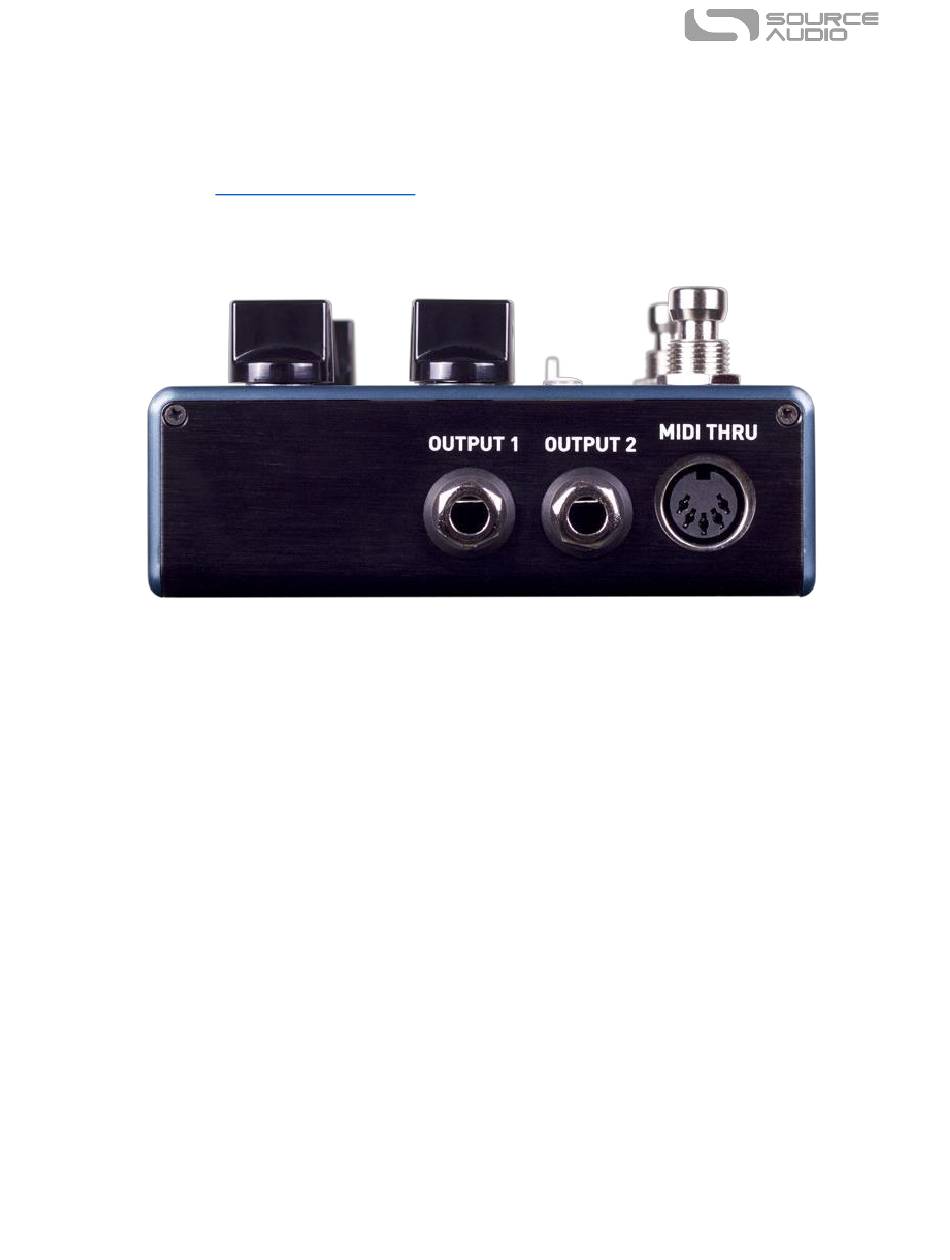

Anschlüsse auf der Ausgangsseite
OUTPUT 1
Dies ist der primäre Audioausgang. Schließen Sie hier Ihren Verstärker, Ihr Aufnahmegerät oder das
nächste Gerät Ihrer Effekt-Signalkette mit einem 6,35 mm (1/4") Mono-Klinkenkabel (TS) an.
OUTPUT 2
OUTPUT 2 kann entweder als Audioausgang oder als verkettete Datenverbindung für die Neuro App
fungieren.
•
Output 2 als Audioausgang:
Audioausgang. Er liefert das Audiosignal, wenn der Collider für Signal-Routing mit Stereo-
Ausgängen konfiguriert ist. Schließen Sie hier Ihren Verstärker, Ihr Aufnahmegerät oder das
nächste Gerät Ihrer Effekt-Signalkette mit einem 6,35 mm (1/4") Mono-Klinkenkabel (TS) an.
•
Output 2 als verketteter Datenausgang für die Neuro App:
zur Datenverbindung für die Neuro App, über die Daten vom Collider zum nächsten Source
Audio Effekt in Ihrer Signalkette weitergegeben werden können. Sie können die Neuro App
Daten unabhängig davon verketten, ob OUTPUT 2 als Audioausgang konfiguriert wurde oder
nicht. Verbinden Sie OUTPUT 2 über ein 6,35 mm (1/4") Stereo-Klinkenkabel (TRS) mit dem
Neuro App Dateneingang des nächsten Gerätes (üblicherweise Input 2). Das Audiosignal (falls
vorhanden) wird über die Steckerspitze, die Daten der Neuro App über den Ringkontakt am
Stecker weitergegeben. Dadurch können Audio- und Neuro-Daten über das gleiche Kabel
übertragen werden.
SA263
Der Kontakt der Steckerspitze dient beim OUTPUT 2 als sekundärer
Collider Delay+Reverb Bedienungsanleitung
Der Ringkontakt dient beim OUTPUT 2
7
