Bitte beachten Sie, dass Expression-Pedals mit TS (Tip / Sleeve) Steckern nicht korrekt mit dem
Expression-Eingang (PEDAL IN Buchse) des Collider Pedals arbeiten. Darüber hinaus ist der
Widerstand des Expression-Pedals nicht entscheidend. Die Kalibrierung des Pedals erfolgt
automatisch, wenn eine externe Steuerzuordnung erstellt wird.
Externer Expression-Controller (3,5 mm (1/8") TRRS Anschluss – CONTROL INPUT)
Das Source Audio Dual Expression-Pedal kann mit einem 3,5 mm (1/8") TRRS Kabel direkt an die

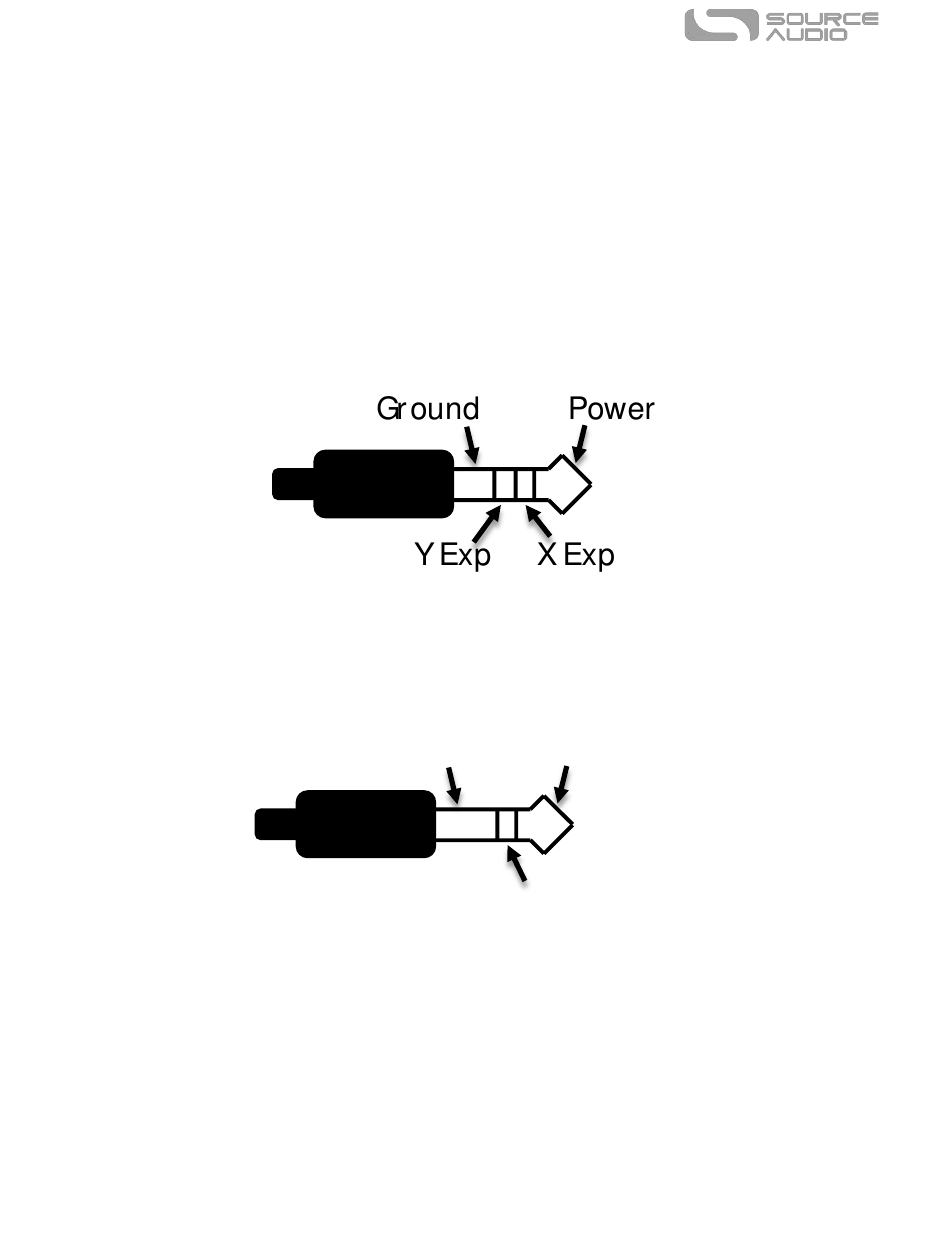

CONTROL INPUT Buchse angeschlossen werden. Im Fall eines Expression-Pedals mit einem TRRS
Stecker liefert der Kontakt an der Spitze des Steckers die Stromversorgung, über den ersten Ring
kommt das Signal der X-Achse der Expression, und über den zweiten Ring kommt das Signal der Y-
Achse. Der Sleeve (Schaft) Kontakt bildet die Masseverbindung. In dieser Konfiguration verwendet
der Collider das X Expression-Signal als Expression-Quelle.
Expression-Pedale anderer Anbieter können ebenfalls an den CONTROL INPUT angeschlossen
werden, solange Sie über einen 3,5 mm (1/8") TRS-Stecker (Tip/Ring/Sleeve) mit der
Stromversorgung an der Spitze (Tip), dem Expression-Signal (der Abgriff des Potentiometers) auf dem
Ring und der Masse am Schaft (Sleeve) verfügen, wie in der folgenden Abbildung zu sehen ist.
Gr ound Power
Expr ession
Expression-Pedale mit TS-Steckern (Tip / Sleeve) werden mit dem CONTROL INPUT des Collider
Pedals nicht korrekt arbeiten. Für einen korrekten Betrieb müssen für jedes Expression-Pedal die
Konfigurationsschritte im nächsten Abschnitt abgearbeitet werden, unabhängig davon, ob das
Expression-Pedal von Source Audio oder einem anderen Hersteller stammt.
Konfiguration des Expression-Pedals
Sobald das Expression-Pedal mit dem Collider Pedal verbunden ist, folgen Sie diesen einfachen
Schritten, um das Gerät zu kalibrieren und ihm verschiedene Effektparameter zuzuweisen:
