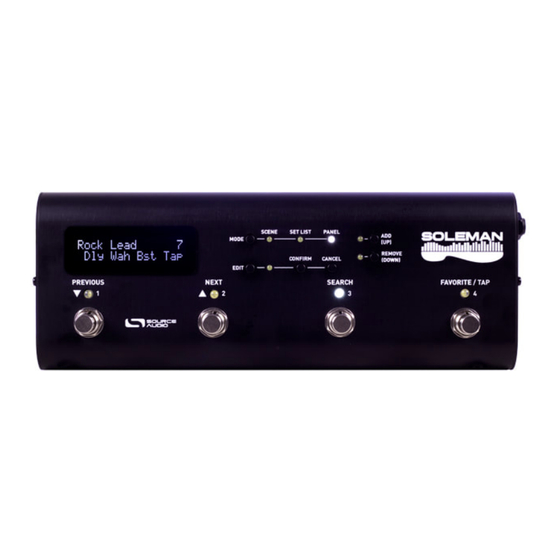

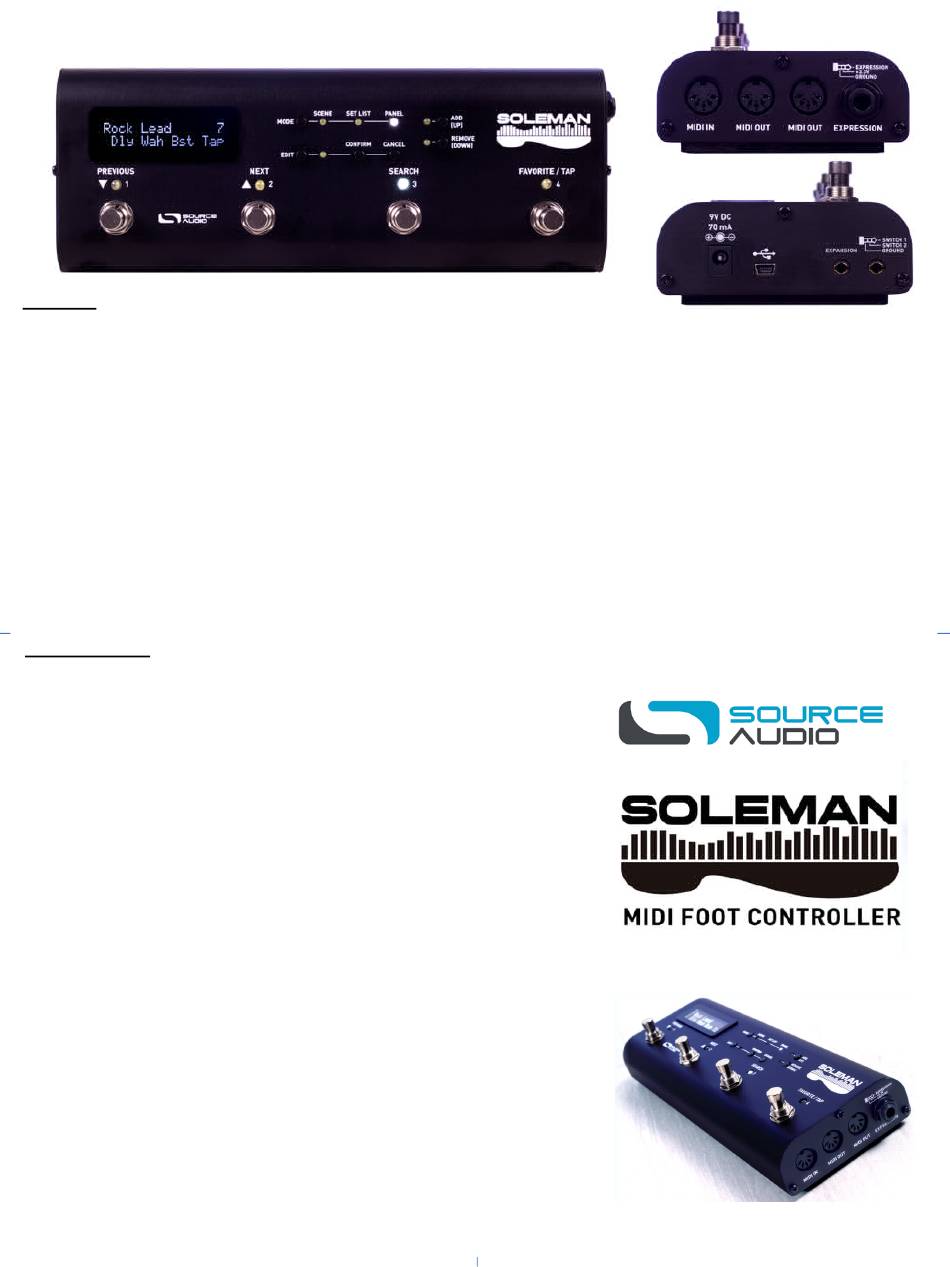

Anschlüsse
9V DC (Stromversorgung): Standard-Eingang für ein geregeltes 9VDC-Netzteil. Die Spitze ist negativ, der Schaft positiv. Das Netzteil muss
mindestens 70 mA liefern. Der Soleman kann sowohl über ein externes Netzteil also auch direkt über den USB-Port betrieben werden.
Warnung: Das Verwenden eines Netzteils, das nicht von Source Audio stammt, besonders wenn es ungeregelt ist, kann das Gerät
beschädigen. Seien sie also vorsichtig mit dem Verwenden von Netzteilen anderer Hersteller und achten Sie auf die richtigen Spezifikationen
bei der Voltzahl (9V), der Polaroität (Spitze negativ) und der Spannungsversorgung (70mA)
USB: Verbinden Sie Ihren Computer (Mac or Windows) über ein Standard-Mini-USB-Kabel mit dem USB-Port des Soleman. Der Soleman ist
ein Class-Compliant-USB-Gerät und sollte demnach von Mac-und Windows-Computern automatisch erkannt werden. Beim ersten
Anschließen kann es einen Moment dauern, bis der Computer das Gerät erkannt hat. Weitere Informationen über die USB-
Einsatzmöglichkeiten des Soleman, lesen Sie bitte die Abschnitte „USB-MIDI-Interface" und „USB-Editor-Software" in dieser
Bedienungsanleitung. Der Soleman kann auch via USB betrieben werden, allerdings ist der Display dann nicht so hell wie beim Betrieb mit
einem externen Netzteil.
Expansion: Der Expansion-Port ist für zukünftige Funktionen reserviert.
Anschluss für externen Schalter: Bis zu zwei externe Schalter können über diesen Eingang angeschlossen werden, für eine noch bequemere
Navigation durch List- und Panel-Mode. Die genaue Funktionsweise der Schalter kann über Global Hardware Options im Edit-Menü oder über
die Soleman-Editor-Software festgelegt werden. Mehr Informationen im Abschnitt „Externe Fußschalter".
Anschlüsse (mehr)
MIDI Out (2x): Die MIDI-Out-Buchsen dienen zum Anschluss für die
externe MIDI-Hardware, die Sie mit dem Soleman steuern möchten.
Die beiden MIDI-Outputs des Soleman sind identisch und geben
dieselben MIDI-Befehle aus, sodass der Soleman parallel an
mehrere externe Geräte angeschlossen werden und diese steuern
kann. Bei den Buchsen handelt es sich um Standard-5-Pol-DIN-
Outputs. Der Soleman kann einerseits gewöhnliche MIDI-Befehle
(Program Change und Contiuous Controller) im Scene- und im List-
Mode senden, er ist andererseits jedoch auch mit Hilfe von Macros
programmierbar (inkl. System Exclusive). Weitere Informationen
über die MIDI-Einsatzmöglichkeiten des Soleman finden Sie im
Anhang.
MIDI In: Über diesen Standard-5-Pol-DIN-Anschluss empfängt der
Soleman MIDI-Befehle von externen Geräten. Am einfachsten ist es,
diesen Input mit dem MIDI-Output des Neuro Hub zu verbinden.
Der Neuro Hub kann dann Scene-Namen senden, die auf dem LCD
des Soleman angezeigt werden. Weitere Informationen finden Sie
auf Seite 24 im Abschnitt „Hub-Namen verwenden".
Programmwechsel-Befehle, die an den MIDI-Input des Soleman
gesendet werden, laden die entsprechenden Panels. Note-On-
Befehle öffnen die entsprechenden Scenes.
Expression-Input: An den Expression-Input kann man ein externes,
passives Expression-Pedal anschließen. Beim verwendeten TRS-
Stecker muss der Pluspol an der Spitze liegen. Das Expression-Signal
liegt an der Spitze, die Stromversorgung (3,3 V) am Ring und die
Erdung am Schaft. Der Soleman verfügt über eine Expression-
Kalibrierungs-Funktion, die ihn auch mit Expression-Pedalen
kompatibel machen, die eine große Spanne verschiedener
Widerstände haben.
Bedienungsanleitung und Downloads:
www.sourceaudio.net/ubersetzung-deutch
