MIDI Thru
Dies ist ein standardmäßiger 5-Pin DIN Anschluss, der MIDI Befehle von der MIDI Eingangsbuchse an
andere Geräte weitergibt. Der Collider erzeugt selbst keinerlei MIDI Daten, kopiert aber alle Daten,
die eingehen und gibt diese wieder aus.

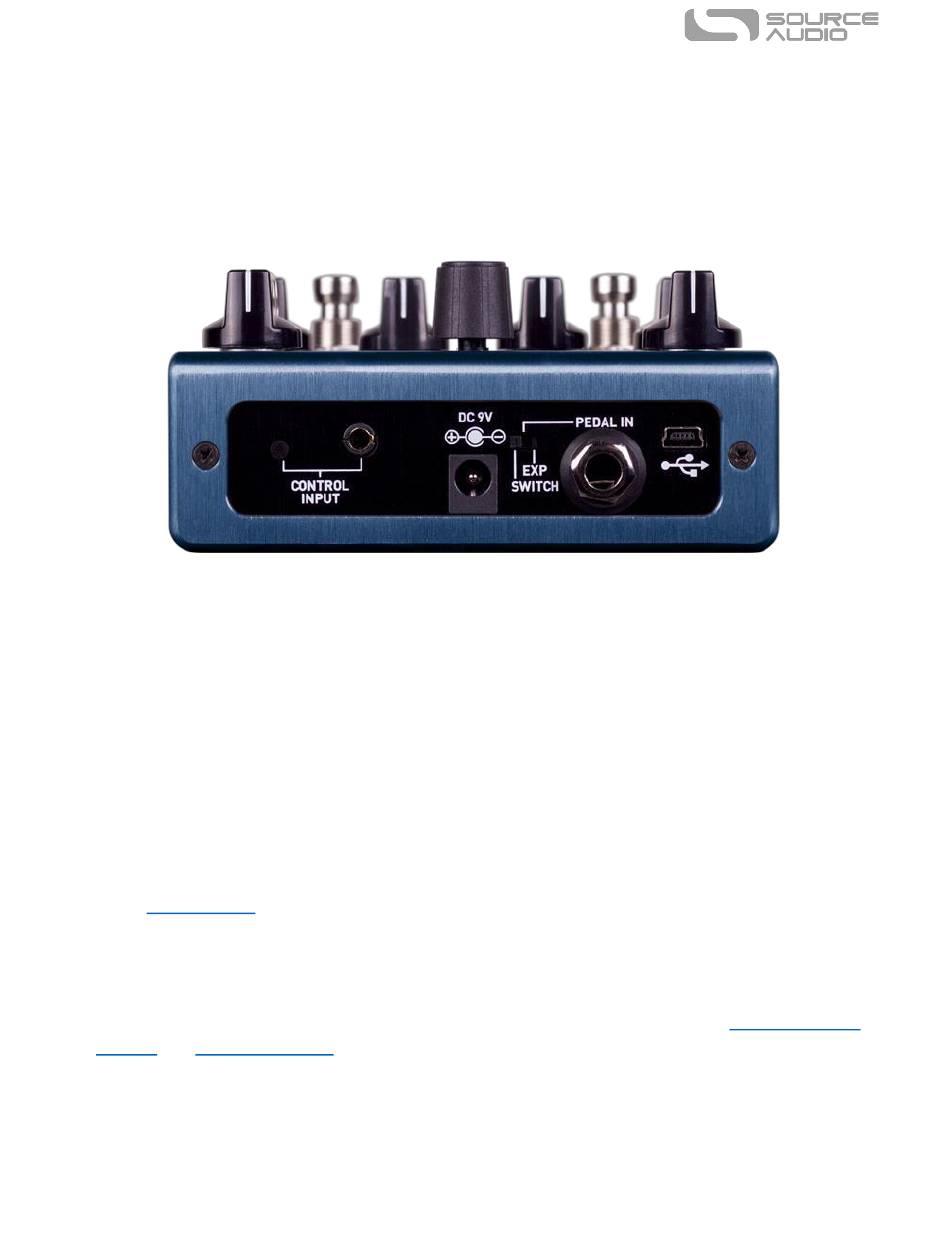

Stromversorgungs- und Steueranschlüsse
DC 9V (Stromversorgung)
Schließen Sie hier das mitgelieferte 9 VDC Gleichstromnetzteil an. Wenn Sie eine Stromversorgung
eines anderen Herstellers verwenden wollen, muss dieses Netzteil geregelte 9 Volt DC
(Gleichspannung) abgeben und einen Strom von mindestens 300 mA (Milliampere) liefern können.
Am Stecker muss Minus am Mittelkontakt und Plus am Schaft anliegen.
USB
Verbinden Sie Ihren Computer (Mac oder Windows) mit der USB-Buchse des Colliders
(gekennzeichnet durch das USB Symbol) über ein standardmäßiges MiniUSB-Kabel. Beim Collider
handelt es sich um ein "class compliant" USB Gerät, was bedeutet, dass keine zusätzlichen Treiber
erforderlich sind. Weitere Informationen zu den USB-Einsatzmöglichkeiten des Collider Pedals finden
Sie im
Abschnitt USB
Steuereingang:
Über die 3,5 mm CONTROL INPUT Buchse lassen sich externe Steuergeräte wie ein Source Audio Tap-
Tempo Schalter, ein Source Audio Dual Expression-Pedal, ein Neuro Hub oder ein Hot Hand Motion
Controller anschließen. Konsultieren Sie für weitere Informationen die Abschnitte
Eingang
und
Hot Hand Eingang
Expression/Schalter Pedal Eingang
An die PEDAL IN Buchse auf der Rückseite kann entweder ein passives externes Expression-Pedal
oder ein Fußschalter angeschlossen werden. Mit dem PEDAL IN Schalter kann der Nutzer die Art des
verwendeten externen Steuergeräts auswählen. Stellen Sie diesen auf EXP für Expression-Steuerung
SA263
in dieser Anleitung.
in dieser Anleitung.
Collider Delay+Reverb Bedienungsanleitung
Expression-Pedal
8
