Dachmontage Des Schutzgeräts - ABB RELION REX640 Installations-Handbuch

Abschnitt 4
Montage
4.3.2.2
28
B
C
GUID-AF6297BF-FAE9-425B-9C7C-2883B908DA81 V1 DE

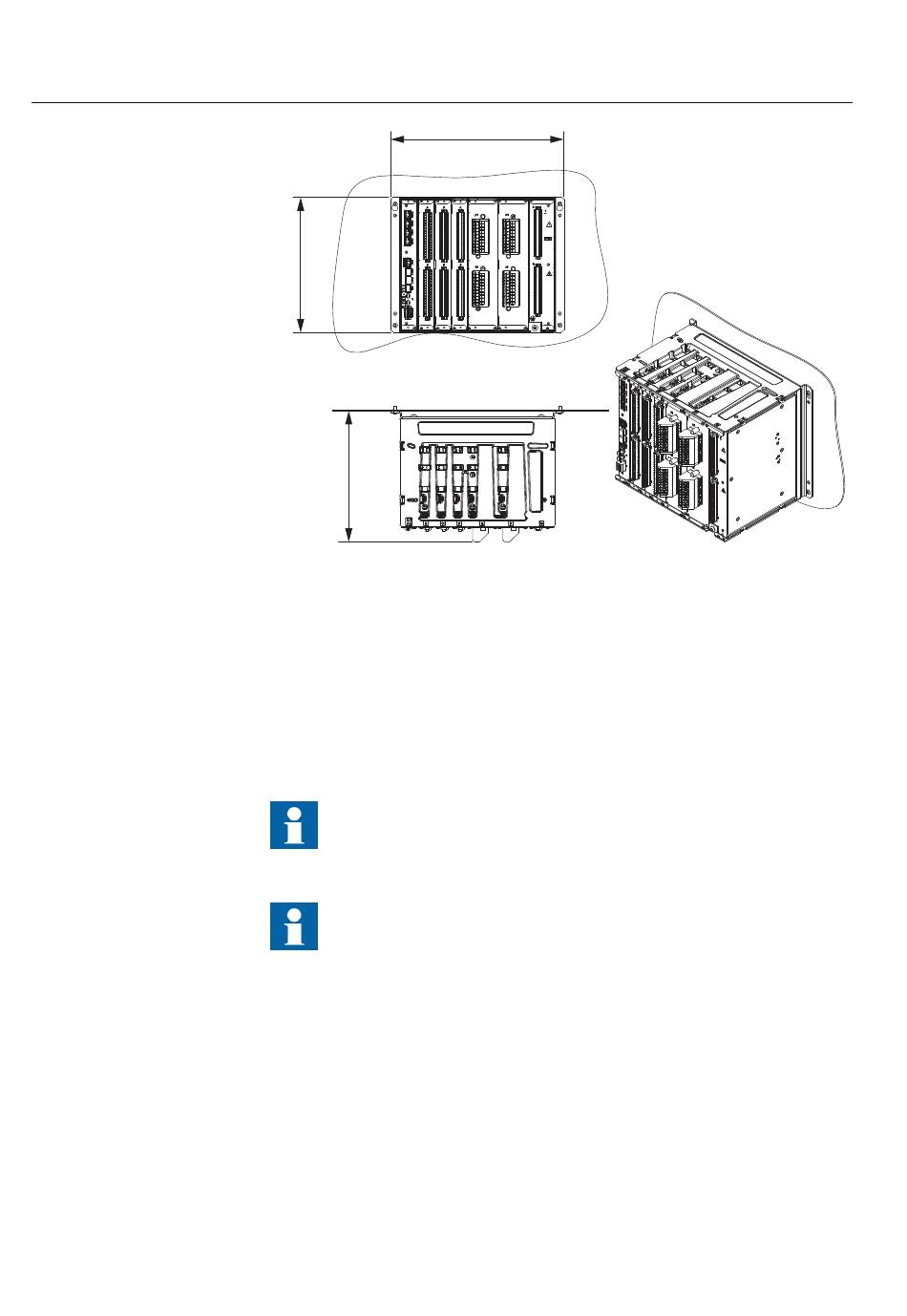

Abb. 19: An der Wand montiertes Schutzgerät
A 338,0 mm
B 265,0 mm
C 255,7 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse
276,6 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse
287,5 mm mit Erdungsschiene
Lassen Sie zwischen zwei Montagesätzen 50 mm Platz.
Prüfen Sie den vom Hersteller des Lichtwellenleiters erlaubten
minimalen Biegeradius.
Dachmontage des Schutzgeräts
1. Bohren Sie M5-Schraubenlöcher oder Durchgangsbohrungen von der
Schrankinnenseite aus durch das Schrankdach gemäß der Maßskizze.
