REX640
Installations-Handbuch
1.1. Befestigen Sie die 7 HE Trägerplatte am Geräterahmen.
1.2. Montieren Sie die LHMI mit den dazugehörigen Montagehalterungen am
Einbauausschnitt für die LHMI.
1.3. Montieren Sie mit den M5-Schrauben die Montagehalterung an der 7 HE
Trägerplatte.
1.4. Ziehen Sie die M5-Schrauben mit einem Anzugsmoment von 4 Nm ±5 %
an.
1.5. Setzen Sie die M5-Schrauben in die oberen Bohrungen der
Montagehalterung ein, ziehen Sie sie aber nicht an. Lassen Sie sie 3 bis 4
mm offen.
2
3
GUID-36E3AAF1-DF3B-4B71-8D74-EE39725B7722 V1 DE

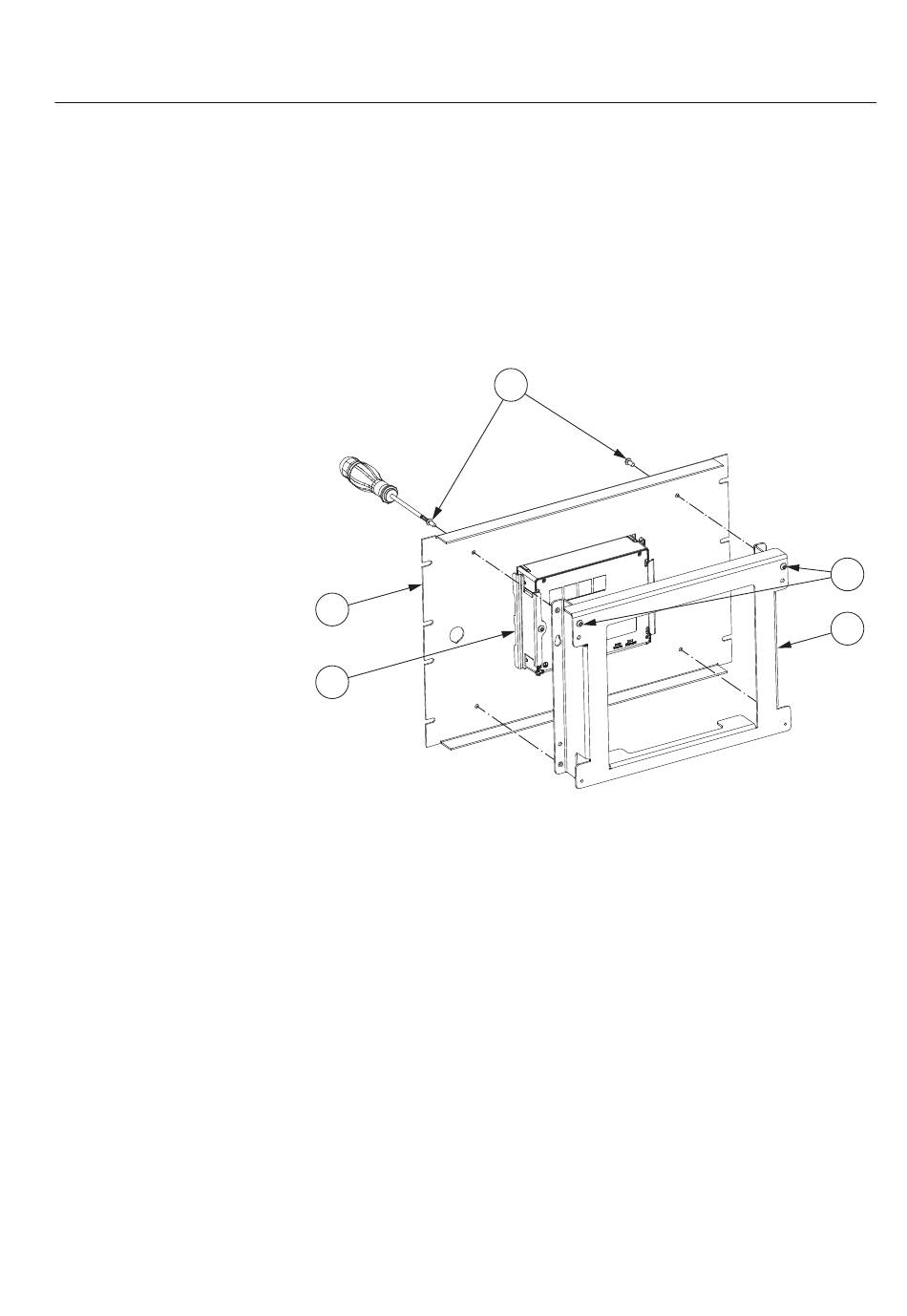

Abb. 36: Montage der LHMI und der Montagehalterung
1 M5-Schrauben
2 7 HE Trägerplatte
3 LHMI-Montagehalterungen
4 Montagehalterung
2. Installieren Sie die RJ-45-Kupplung mit einem Kabel am Einbauausschnitt und
verbinden Sie das Kabel mit dem LHMI-Serviceanschluss X1.2.
1
