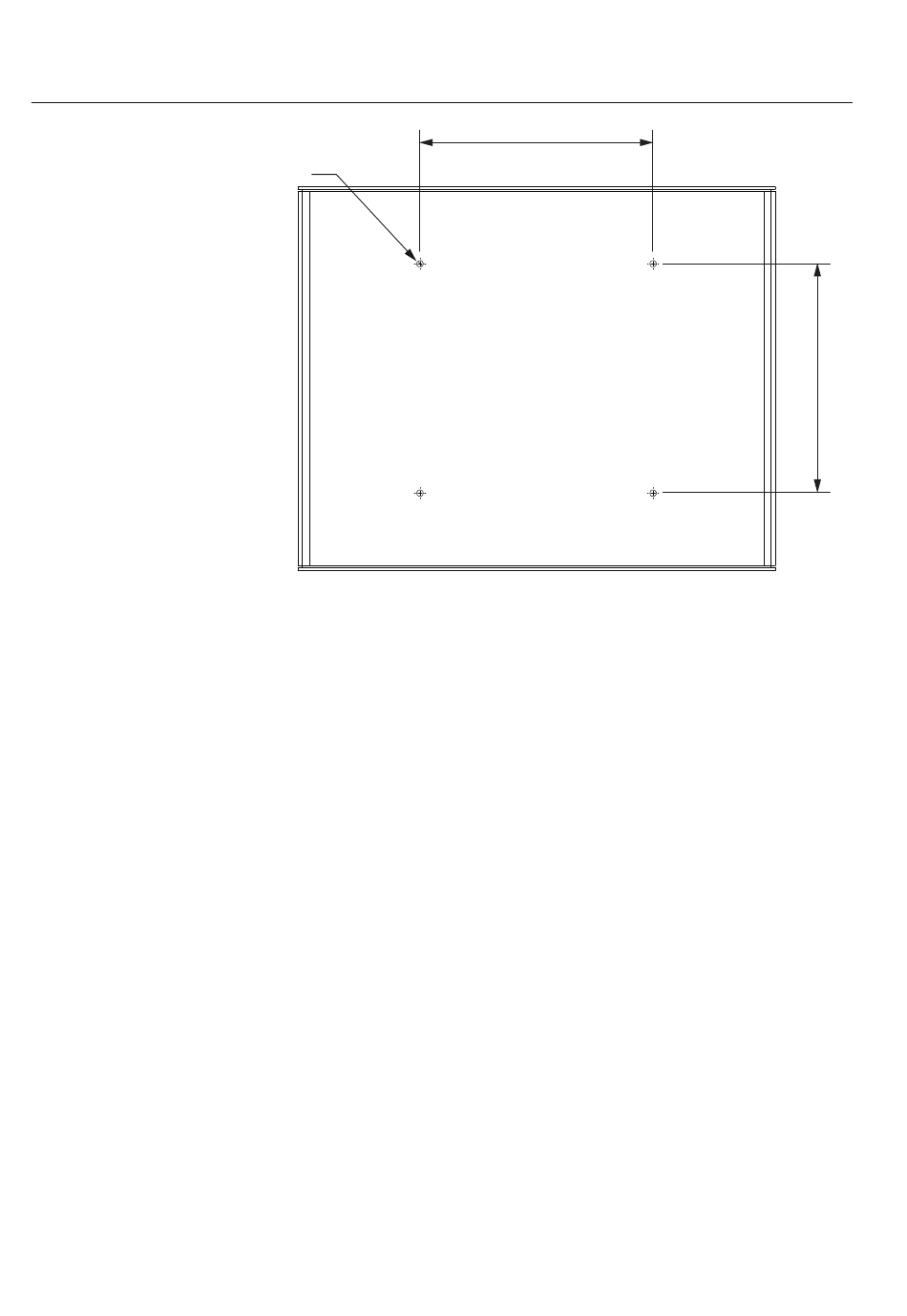

Abb. 25: Anbringen der Bohrungen
A 249 ±0,4 mm
B ∅ 7,0 mm
C 245 ±0,4 mm
2. Montieren Sie das Schutzgerät mit den M6-Schrauben an der Tür oder der Tafel.
