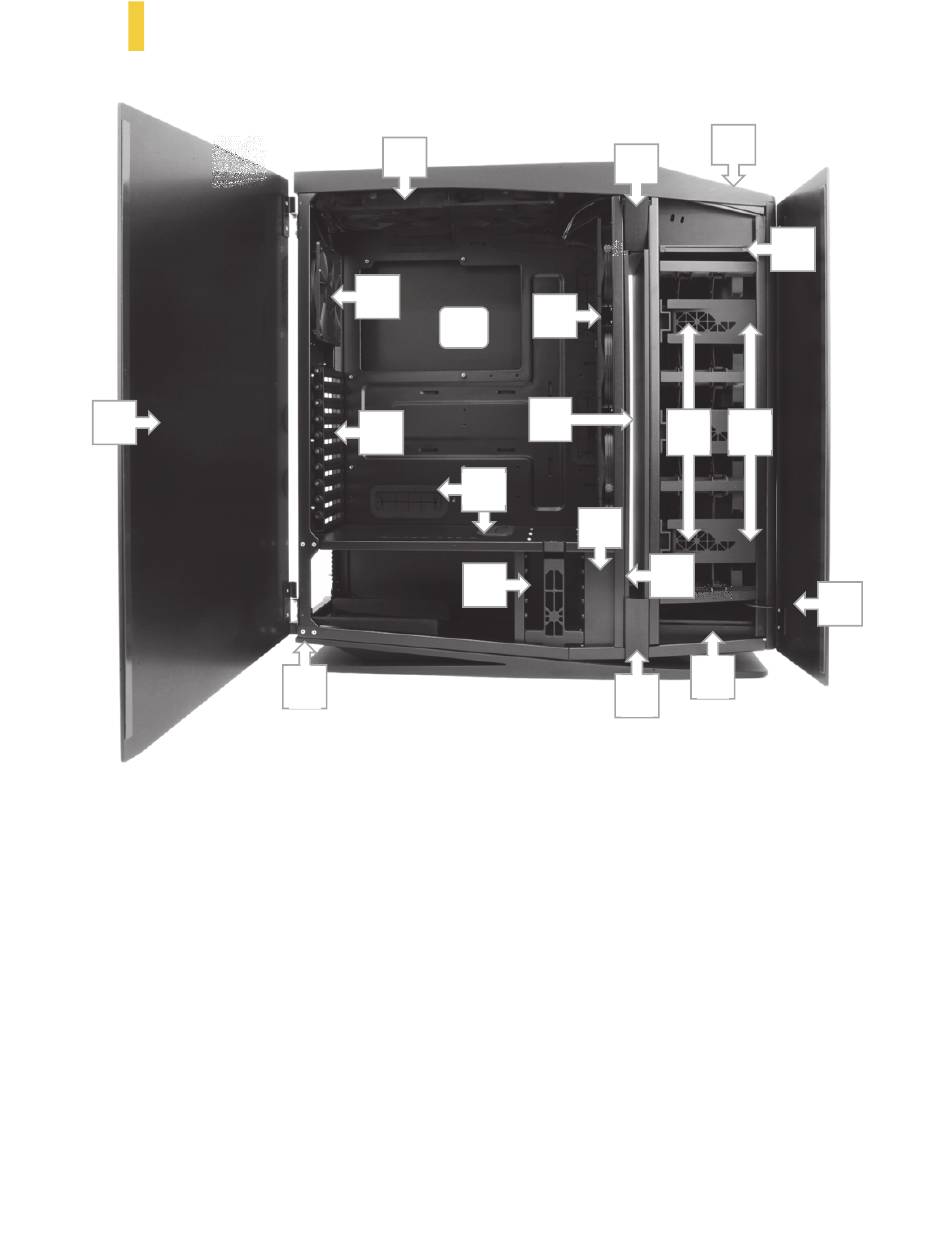

1.1 Se familiariser avec le chassis
8
Compartiment disques durs
1. 6 x baies 3.5" montage sans outil – extraction rapide
2. 3 x baies 2.5" montage sans outil – extraction rapide
3. 1 x ventilateur extraction 120 mm inférieur
4. Filtre disque dur - lavable
5. Panneau latéral – Compartiment disques durs
Compartiment carte mère
6. Entrée d'air central
7. Languette d'ouverture rapide pour panneaux
8. Panneau latéral – Compartiment carte mère et PSU
9. Languette extraction filtre à air central
10. Filtre à air central - Lavable
11. 3 x ventilateurs 120 mm aspiration. Emplacement
radiateurs 360 mm, 280 mm, ou 240 mm
12. 2 x ventilateurs 140 mm. Emplacements radiateurs
240 mm 280 mm
rev 1C
12
13
14
16
15
19
7
11
6
17
18
9
Compartiment carte mère
13. 1 x ventilateur arrière 120 mm extraction
Montage compatible avec radiateur 120mm
14. Découpe pour CPU
15. Œillets pour passage des câbles
16. 10 Slots PCI-E
Compartiment alimentation
17. 1 x ventilateur 120 mm aspiration (Option)
18. 5 x baies de lecteurs 2.5" Drive
19. Filtre à air alimentation - Lavable
Top I/O Panel
20. 4 x ports USB 3.0, entrées sortie audio,
interrupteur mise en marche
20
4
1 2
10
5
3
S10 User Manual 5
