2.6 Instalación de la unidad de disco duro 3.5"
Dentro del compartimento de la unidad de disco duro se encuentran seir bahías de disco duro de 3.5". Estas bahías de
disco están posicionadas para un montaje vertical de dos HDDs por fila, cerradas con una puerta de apertura hacia
fuera. Cada bahía tiene una bandeja que no necesita herramientas y un par de guías de silicona preinstaladas en los
raíles alto y bajo de cada una. Una vez instaladas, la bandeja de ensamblaje del HDD se asienta entre las guías

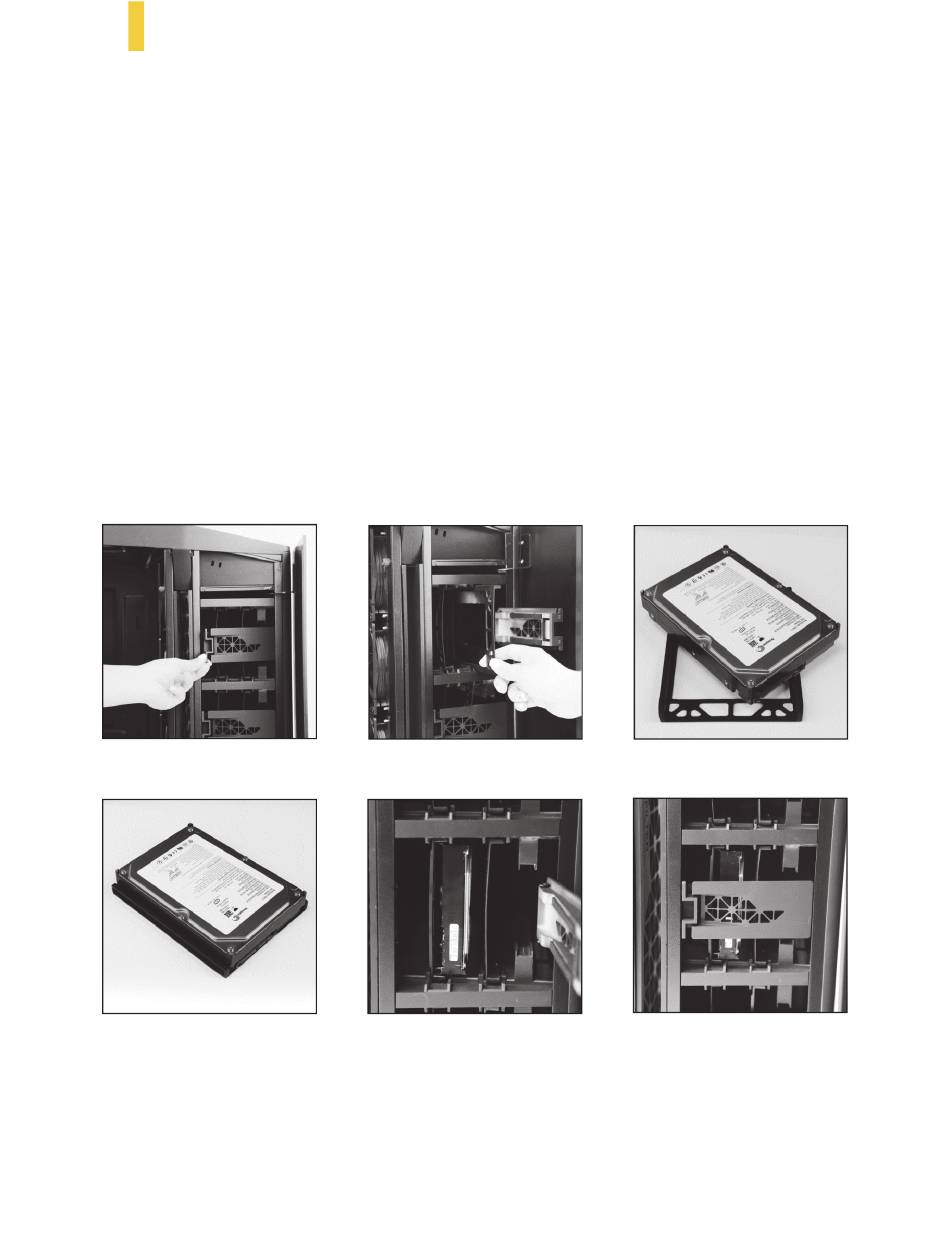

antivibración de silicona. Vea abajo imágenes 16 a 19.
1. Abra la puerta de la bandeja del HDD y arrastre la bandeja hacia afuera de la bahía (imagen 16, imagen 17).
2. Posicione la bandeja alrededor del HDD hasta que sus agujeros laterales de montaje se alineen con los pins
de la bandeja. El HDD debe asentarse completamente dentro del perímetro de su bandeja (imagen 18,
imagen 19).
3. Arrastre el ensamblaje de la bandeja de HDD dentro de la bahía de manera que el panel de conexiones del
HDD entre primero. El lado bajo del disco duro debería así mirar hacia el frente de la caja (imagen 20).
NOTA: Quizás necesite empujar el disco duro con cuidado, ya que las guías de silicona están firmemente
ajustadas contra la bandeja del
4. Cierre la puerta de la bandeja del HDD para proteger el disco (imagen 21).
5. Repita, en su caso, el mismo proceso con los otros discos.
6. Encuentre un conector apropiado (SATA) en la fuente de alimentación y conéctelo al disco duro.
7. Conecte el disco duro con el cable de datos (SATA) a la placa madre.
Imagen 16
Imagen 19
rev 1C
HDD y puede ser un poco difícil al principio.
Imagen 17
Imagen 20
Imagen 18
Imagen 21
S10 User Manual 13
