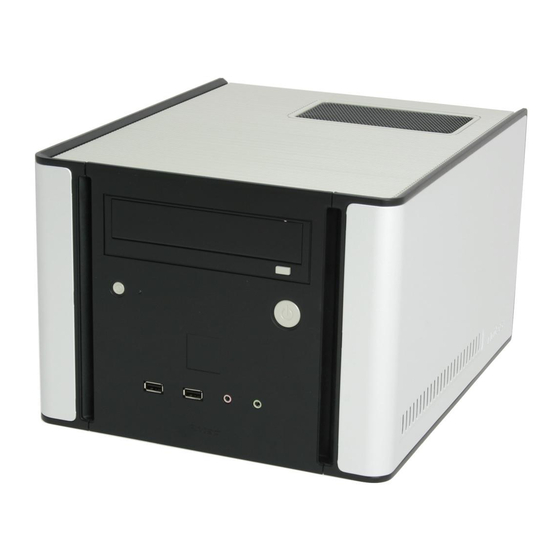

Antec NSK 1380 Bedienungsanleitung
New solution series
Verwandte Anleitungen für Antec NSK 1380
Inhaltszusammenfassung für Antec NSK 1380
- Seite 1 New Solution Series NSK 1380 User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario...
-
Seite 2: Haftungsausschluss
Die hohe Qualität der Produkte von Antec wird durch ständige Optimierung und Weiterentwicklung sichergestellt. Deshalb ist es möglich, dass Ihr neues Gehäuse in einigen Details nicht genau mit den Beschreibungen in dieser Bedienungsanleitung übereinstimmt. Alle in diesem Handbuch genannten technischen Leistungsmerkmale, Beschreibungen und Abbildungen waren zum Zeitpunkt der Veröffentlichung korrekt.Es... - Seite 3 Legen Sie das Gehäuse so hin, dass die offene Seite nach oben weist. Die Laufwerkkäfige und das Netzteil müssen zu sehen sein. Vergewissern Sie sich, dass Sie die richtige E/A-Platine für Ihr Mainboard haben. Falls nicht, wenden Sie sich zwecks Bestellung der korrekten Platine an den Mainboard-Hersteller.
-
Seite 4: Anschluss Der Audio-Ports (Ac'97 Und Hda)
Pinbelegung des Motherboards Signalbezeichnungen Signalbezeichnungen USB Strom 1 USB Strom 2 Negatives Signal 1 Negatives Signal 2 Positives Signal 1 Positives Signal 2 Masse 1 Masse 2 Fest (Kein Pin) Unbelegter Pin Anschluss der Audio-Ports (AC’97 und HDA) Im Lieferumfang befinden sich ein standardmäßiger 10-poliger Intel AC’97 und ein 10-poliger Intel HDA (High Definition Audio) Stecker, die Sie je nach Mainboard-Spezifikation verwenden sollten. - Seite 5 Setzen Sie das 5,25”-Gerät ein, richten Sie die Schraubenlöcher mit den vorderen Löchern im Gehäuse aus und befestigen Sie es mit den beiliegenden Schrauben (siehe Abb. 3). Abb 3 So installieren Sie interne 3,5”-Laufwerke: Sie können intern bis zu drei Festplatten installieren. Wir empfehlen, die Hauptplatte horizontal unterhalb des 5,25”-Schachts einzubauen.
- Seite 6 Schonen Sie die Umwelt durch weniger Energieverbrauch www.80PLUS.org Systemintegratoren/VAR: weitere Informationen zu den wirtschaftlichen und mar- ketingtechnischen Vorteilen des 80 PLUS® Zertifikats für Nordamerika finden Sie unter www.antec.com/us/80Plus.html. ® www.80PLUS.org More than 80% efficient at 20%, 50% & 100% load...
- Seite 7 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2007 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China.
