NHALTSVERZEICHNIS NTRODUCTION INLEITUNG Technische Daten ....................3 Schematische Darstellung .................. 3 Stromversorgung ....................4 ARDWAREINSTALLATION Entfernen der linken Abdeckung ............... 5 Installation des Motherboards ................5 Installation interner 2,5”-Geräte ............... 6 E/A-P NSCHLIEßEN DER ORTS AN DER ORDERSEITE USB 2.0 Ports...................... 7 AC’97- / HD-Audioports ..................
Seite 3
Verbesserung. Am Tag der Veröffentlichung dieses Handbuchs sind alle darin genannten Funktionen sowie die Beschreibungen und Abbildungen korrekt. Ausschlussklausel: Dieses Handbuch ist nur eine Anleitung für die Computergehäuse von Antec. Für ausführliche Angaben bezüglich der Installation des Motherboards sowie der Peripherie-Geräte konsultieren Sie bitte die Nutzerhandbücher der jeweiligen Komponenten.

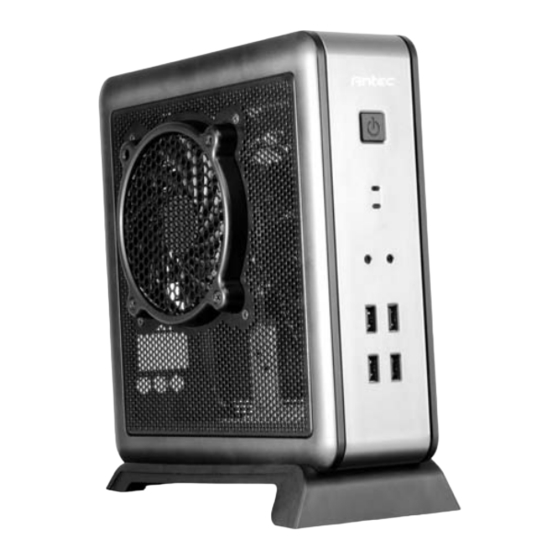

ECHNISCHE ATEN Gehäusetyp Mini-ITX-Desktoplösung Farbe Schwarz / Silber Maße 220 mm (H) X 70 mm (W) X 210 mm (D) 8,7” (H) x 3,8” (W) x 8,3” (D) Nettogewicht 1,36 kg / 3 lbs Kühlung 1 x 100 mm 2-Stufen-Lüfter Laufwerkschächte 2 x 2,5”-Laufwerkschächte (intern) Motherboardgröße Mini-ITX...
ARDWAREINSTALLATION 2.1 E NTFERNEN DER LINKEN BDECKUNG Legen Sie das Gehäuse so auf die rechte Seite, dass die E/A-Platine zu Ihnen zeigt. Die linke Abdeckung (d. h. die mit dem Lüfter) muss entfernt werden. Gehäuseschrauben entfernen Entfernen Sie die beiden Schrauben an der Rückseite der Abdeckung.
2.3 I 2,5”-G NSTALLATION INTERNER ERÄTE Hinweis: Vergessen Sie nicht, in Schritt 3 die Isolierfolie zu installieren. Sie sorgt dafür, dass die Laufwerke nicht mit der Klammer in Kontakt kommen. 2,5”-Laufwerke können an einer Klammer unter dem Motherboard befestigt werden. Damit Sie diese Klammer erreichen können, müssen Sie die rechte Seitenabdeckung entfernen.
E/A-P NSCHLIEßEN DER ORTS AN DER ORDERSEITE 3.1 USB 2.0 Schließen Sie das USB-Kabel der Front-E/A-Platte an den USB-Header Pin-Anschluss Ihres Motherboards an. Überprüfen Sie im Handbuch Ihres Motherboards, ob die Pinbelegung mit folgender Tabelle übereinstimmt: Signalnamen Signalnamen USB Power 1 USB Power 2 Negatives Signal 1 Negatives Signal 2...
3.3 S - / R - / HDD-LED-S TROMSCHALTER ESETSCHALTER TECKER Am Frontpanel finden Sie LED- und Schalterkabel für Netz, Reset-Taste und HDD-Betriebsleuchten, die Sie mit den passenden Anschlüssen auf Ihrem Mainboard verbinden müssen. Die Pinanordnung finden Sie im zugehörigen Handbuch. Die positiven (+) Drähte für die LEDs sind farbig, die negativen (-) weiß...
so in die Befestigungslöcher an der Unterseite des Gehäuses, dass der größere Teil nach vorne zeigt, und schieben Sie ihn nach vorne, bis er einrastet. 3. Verbinden Sie das Netzteil mit dem Anschluss an der Rückseite des Gehäuses. Ihr PC ist damit einsatzbereit.
