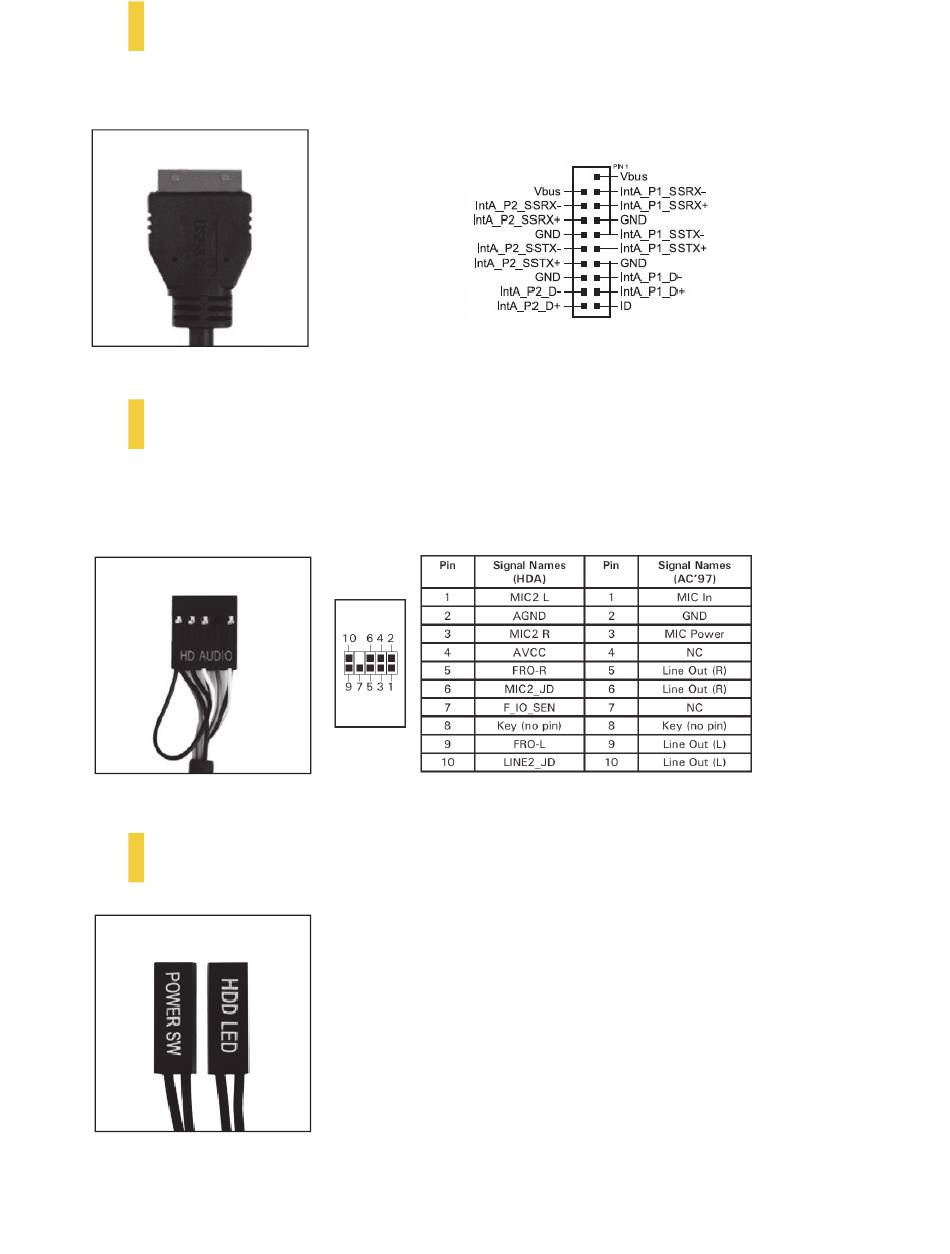

3.1
Puertos USB 3.0
Conecte el cable USB 3.0 del panel frontal I/O a un conector estándar USB 3.0 en su placa madre.
Imagen 28
3.2
Puertos Audio HD
Conectado a su panel frontal I/O hay un conector Intel® HDA (High Definition Audio) de 10-pins. Las funciones de los
pins para estos conectores son como se indica:
Imagen 29
3.3
Interruptor de encendido / Conectores LED de la unidad de disco duro
Imagen 30
16
S10 User Manual
Conectados al panel alto de la S10 están dos interruptores LED y de corriente
para tener actividad de Power LED y HDD LED. Ajuste estos a sus conectores
correspondientes en su placa madre. Consulte el manual de su placa madre para
saber las posiciones específicas de los pins.
Para los LED, los cables de color son positivos (+). Los blancos o negros son
negativos (–). Si el LED no se brilla cuando el sistema está encendido, intente
cambiar la conexión. Para más información sobre cómo conectar los LED a su
placa madre, vea el manual de esta.
rev 1C
