Inhaltszusammenfassung für Antec Sonata Elite

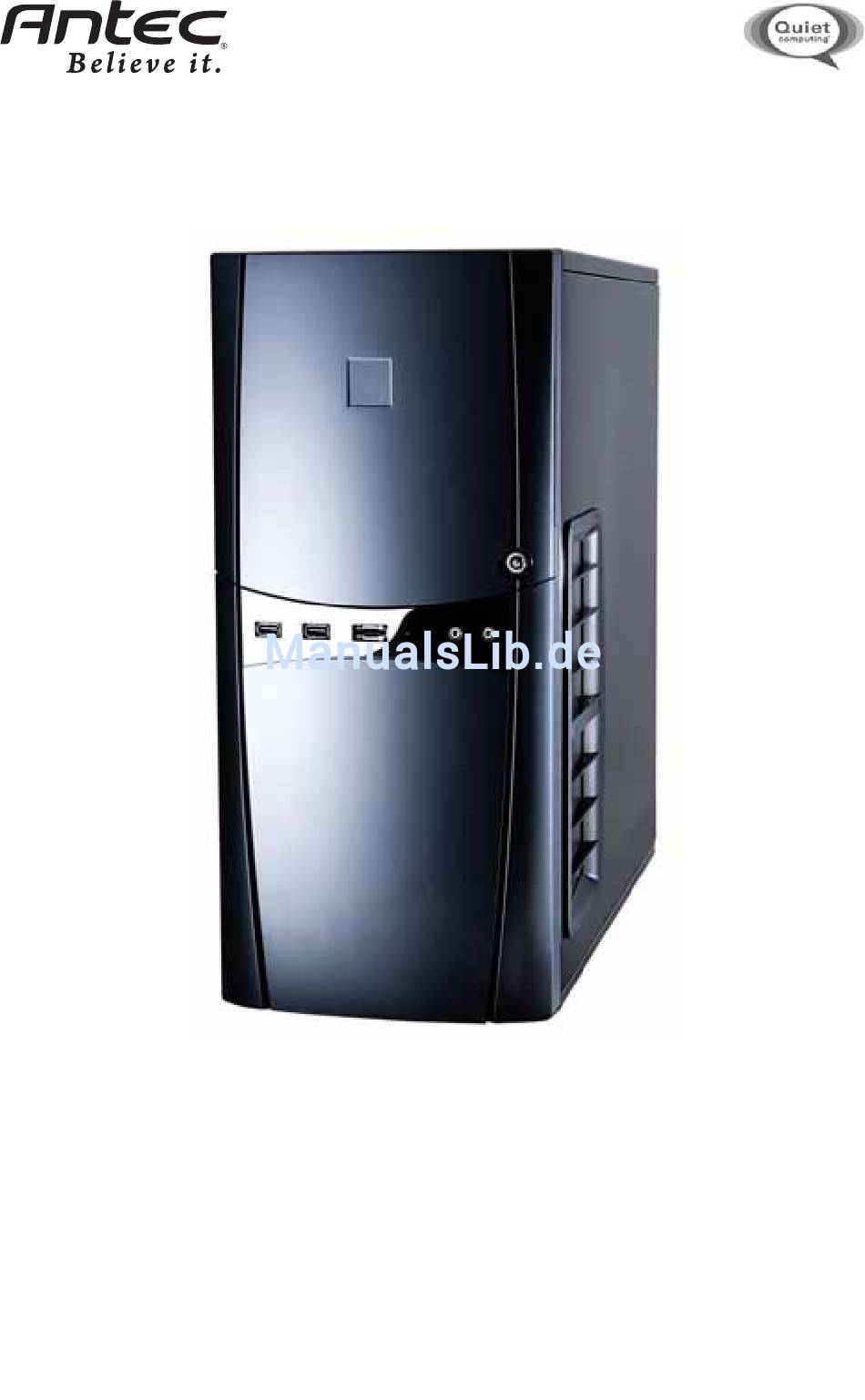

- Seite 1 Sonata Elite Nutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung 1.1 Quiet Computing™ Funktionen....………..…………..… 1 1.2 Gehäuse Spezifikationen …………………...…..…..……..… 2 1.3 Diagramm.......…………………………….…....…. 2 Hardware-Installation Sanleitung 2.1 Aufbau……….…..……............3 2.2 Installation des Netzteils.…………………..….…....…. 3 2.3 Installation des Motherboards……………….………..…..…. 3 2.4 Interne 3.5” –Laufwerken installation ……………...……..…..4 2.5 Externes 3,5”-Laufwerk……………………………...…....4 2.6 Installation von 5,25”-Laufwerken…………..…….……..…. -
Seite 3: Leises Mini-Tower-Gehäuse
Sie in den Handbüchern, die diesen Komponenten beiliegen. Sonata Elite Benutzerhandbuch LEISES MINI-TOWER-GEHÄUSE Das Sonata Elite wird ohne Netzteil geliefert. Wählen Sie ein Produkt, das mit Ihren Computerkomponenten kompatibel ist und über genügend Leistung für Mainboar und Peripheriegeräte verfügt. Wir empfehlen unsere mit dem neuesten ATX-Standard konformen TruePower Quattro, TruePower Trio oder NeoPower Netzteile, die best Kompatibilität und... -
Seite 4: Gehäuse Spezifikationen
1.2 Gehäuse Spezifikationen Gehäuse Typ Leises Mini-Tower-Gehäuse Schwarz Farbe Abmessungen: 18.9” x 8.1” x 17.3” / 48.1cm x 20.5cm x 44cm Nettogewicht: 21.6 lbs / 9.8 kg 1 x 120 mm TriCool-Lüfter hinten Kühlsystem 1 x 120mm Slot Blower 7 Laufwerksschächte: - 3 x 5.25”... -
Seite 5: Aufbau
Installation der Hardware Guide 2.1 Aufbau Stellen Sie das Gehäuse auf eine ebene, stabile Oberfläche. Entfernen Sie die Rändelschrauben von der linken Seitenabdeckung. Entfernen Sie die Abdeckung, indem Sie sie ausklappen. Entfernen Sie die Rändelschrauben von der rechten Seitenabdeckung. Entfernen Sie die Abdeckung, indem Sie sie ausklappen. -
Seite 6: Interne 3.5" -Laufwerken Installation
Heben Sie das Motherboard auf und legen Sie es beiseite. Schrauben Sie die Messing-Motherboardschrauben in die Schraublöcher ein, die zu Ihrem Motherboard passen Ziehen Sie die Schrauben nicht zu fest an. Es können bereits Motherboardschrauben vorinstalliert sein für Ihre Nutzung. Legen Sie das Motherboard auf die Messing-Motherboardschrauben. -
Seite 7: Installation Von 5,25"-Laufwerken
befestigen Sie es mit den beiliegenden Schrauben. Befestigen Sie die Laufwerksleisten am Adapter wie bei der Installation von 5,25”-Laufwerken beschrieben. Schieben Sie das Gerät in den Laufwerksschacht, bis Sie ein Klicken hören. Verbinden Sie das/die Gerät(e) und motherboard mit den entsprechenden Anschlüssen des Netzteils. -
Seite 8: Anschließen Der Front I / O-Ports 3.1 Anschluss Der Usb-Ports
Computer findet und verwendet das am eSATA-Port angeschlossene Laufwerk nur, wenn Sie den Computer bei angeschlossener eSATA-Festplatte booten. Damit können High-Speed-externe Festplatte Gehäuse wie die Antec MX-1, um auf die gleiche Geschwindigkeit wie intern installierten Festplatten. 3.3 Anschluss der Audioports (AC’97 und HDA) Sie haben einen Intel-Standard 10-Pin AC’97-Anschluss und einen Intel 10-Pin HDA... -
Seite 9: Anschluss Von Ports Und Leds
Bitte überprüfen Sie die Audio-Header Pinbelegung im Handbuch Ihres Motherboards und stellen Sie sicher, dass es der folgenden Tabelle entspricht. Auch Wenn Ihr System beide Audiostandards unterstützt, können Sie nur einen Anschluss verwenden, nie beide. 3.4 Anschluss von Ports und LEDs Angeschlossen an Ihre Vorderseite sind LED-Schalter und führt für Macht, Reset, HDD und Leistungs-LED-Aktivität. -
Seite 10: Kühlsystem
Lüftergeschwindigkeit auf “hoch” einzustellen, wenn Sie den Lüfter an einem Lüfterkontrollgerät oder dem eigenen Lüfteranschluss anschließen, den einige der Netzteile von Antec haben. Ein Lüfterkontrollgerät reguliert die Lüftergeschwindigkeit, indem es die Spannung verändert, die an den Lüfter geliefert wird. Die untere Spannungsgrenze beträgt 4,5 V bis 5V. -
Seite 11: 120Mm Slot Blower
4.2 Der120 mm Slot Blower Dieses Gehäuse beinhaltet einen vorinstallierten 120 mm-Slot Blower im Gehäuse. Dieser Lüfter ist so installiert, dass die Luft an der Rückseite aus dem Gehäuse geblasen wird. Der Lüfter hat einen Schalter für zwei Geschwindigkeiten, so dass Sie zwischen niedrig (leise) und hoch (Leistung) wählen können.Spezifikationen Spezifikationen:... - Seite 12 Kundendienst: US & Canada 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. Alle Rechte vorbehalten. Alle Markenzeichen gehören ihren jeweiligen Eigentümern. Ein Nachdruck dieses Handbuchs komplett oder in Auszügen ohne schriftliche Genehmigung ist verboten.
