Conception et fonctionnement

3.1 Capteur

Le corps d'épreuve est constitué d'une membrane sur laquelle sont installées
quatre jauges d'extensométrie de façon à ce que deux soient allongées et
deux soient comprimées. La force est introduite sur le corps d'épreuve du
C9B par une tête de charge convexe (voir également page 47). La force agis­
sant dans la direction de mesure déforme la membrane de façon élastique et,
par conséquent, les jauges. La résistance ohmique des jauges change alors
de façon proportionnelle à la variation de longueur et déséquilibre ainsi le pont
de Wheatstone. En présence d'une tension d'alimentation de pont, le circuit
délivre un signal de sortie proportionnel à la variation de résistance et ainsi
également proportionnel à la force appliquée.

3.2 Recouvrement de jauge

Pour protéger les jauges, le fond des capteurs de force C9B et, sur certains
types, le dessus également, sont recouverts d'une fine plaque soudée
(Fig. 3.1). Ce procédé offre une grande protection des jauges contre les in­
fluences ambiantes.

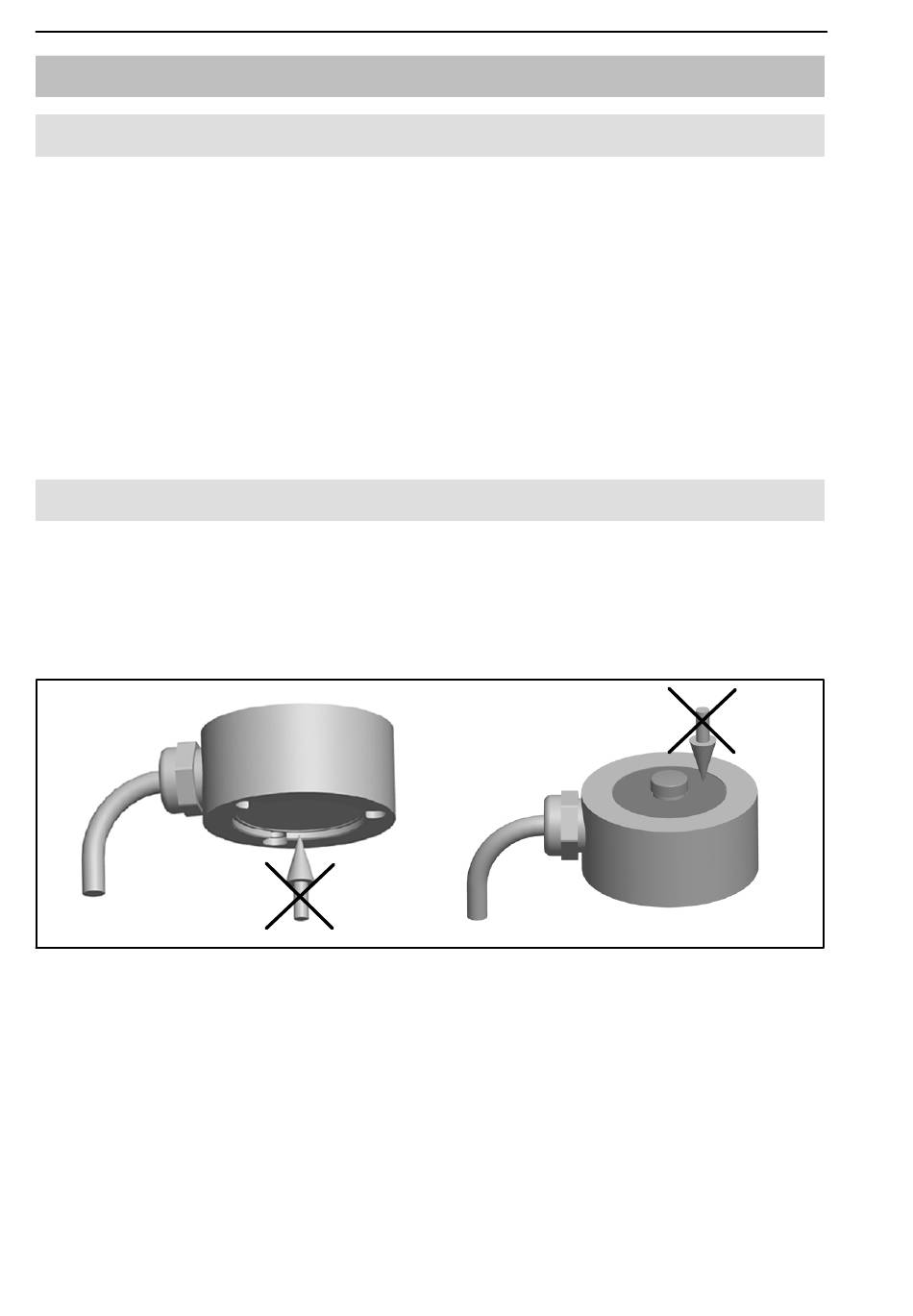

Fig. 3.1 Protection des jauges
