INSTALLATION

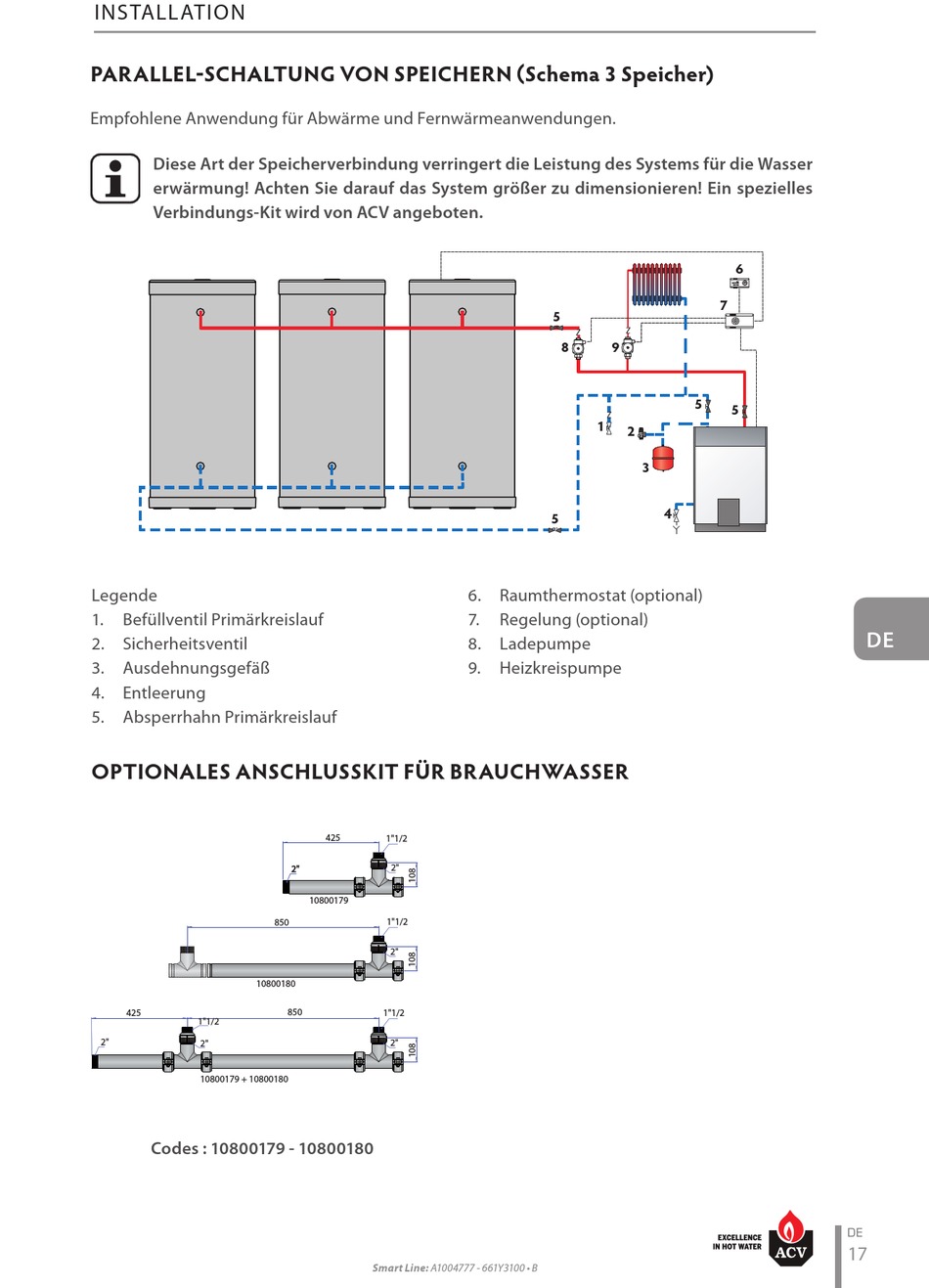

PARALLEL-SCHALTUNG VON SPEICHERN (Schema 3 Speicher)
Empfohlene Anwendung für Abwärme und Fernwärmeanwendungen.
Diese Art der Speicherverbindung verringert die Leistung des Systems für die Wasser
erwärmung! Achten Sie darauf das System größer zu dimensionieren! Ein spezielles
Verbindungs-Kit wird von ACV angeboten.
Legende
1.
Befüllventil Primärkreislauf
2. Sicherheitsventil
3.
Ausdehnungsgefäß
4. Entleerung
5.
Absperrhahn Primärkreislauf
OPTIONALES ANSCHLUSSKIT FÜR BRAUCHWASSER
10800180
425
1"1/2
2"
2"
10800179 + 10800180
Codes : 10800179 - 10800180
425
1"1/2
2"
2" 2"
2"
10800179
850
1"1/2
2"
850
1"1/2
2"
Smart Line: A1004777 - 661Y3100 • B
1
2
5
5
8
9
1
2
3
5
6. Raumthermostat (optional)
7.
Regelung (optional)
8. Ladepumpe
9.
Heizkreispumpe
5
5
3
4
6
7
5
5
4
EN
FR
NL
ES
IT
DE
PL
RU
de
17
