INSTALLATION
ANSCHLUSS
Wichtige Anweisungen für die Personen- und Umweltsicherheit
•
Beachten Sie die Sicherheitshinweise für die Installation, ein Nichtbeachten dieser
Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!.
•
Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung
eines über einen Thermostat geregelten Mischventils, damit die maximale
Heißwassertemperatur 60°C nicht übersteigt.
Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage
•
Der Trinkwasserkreislauf des Speichers muss mit einer Sicherheitseinrichtung
ausgestattet werden, bestehend aus Absperrventil, Rückflussverhinderer, Prüfventil,
Sicherheitsventil 7bar, Prüfventil, Sicherheitsventil 7bar, Ausdehnungsgefäß optional
mit entsprechender Größe! mit entsprechender Größe! Stellen Sie sicher, dass der
Kreislauf zwischen Speicher und dem Sicherheitsventil immer offen ist.
•
Der 3. Anschluss ist für eine Zirkulationsleitung, wenn dieser nicht genutzt wird
muss dieser mit einer Metall- Verschlusskappe abgedichtet werden!
Generelle Hinweise
•
In bestimmten Ländern müssen Brauchwasser-Kits zugelassen werden.
•
Die Anschlußschemen sind nur vereinfacht dargestellt!

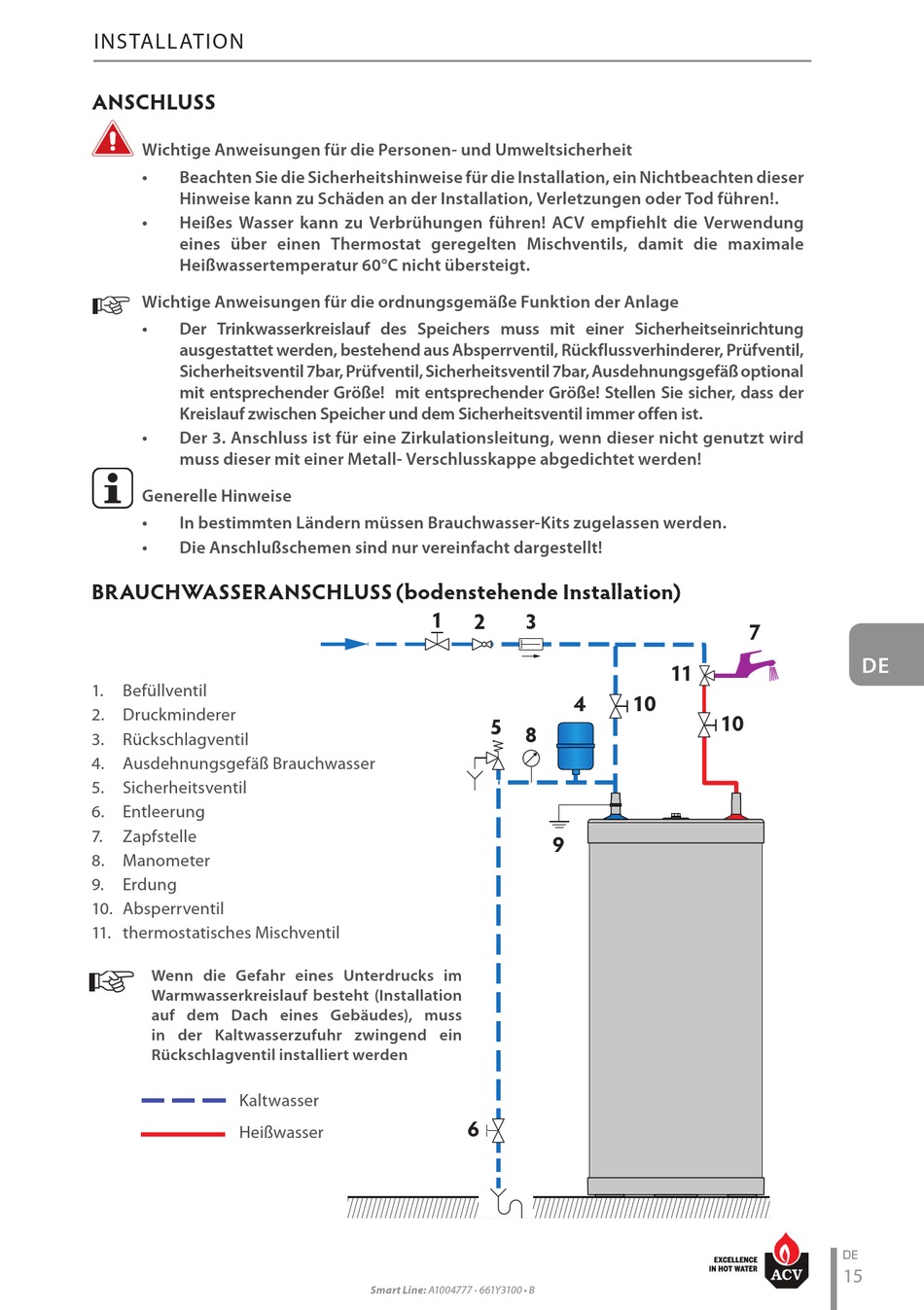

BRAUCHWASSERANSCHLUSS (bodenstehende Installation)
1.
Befüllventil
2. Druckminderer
3.
Rückschlagventil
4. Ausdehnungsgefäß Brauchwasser
5.
Sicherheitsventil
6. Entleerung
7.
Zapfstelle
8. Manometer
9.
Erdung
10. Absperrventil
11. thermostatisches Mischventil
Wenn die Gefahr eines Unterdrucks im
Warmwasserkreislauf besteht (Installation
auf dem Dach eines Gebäudes), muss
in der Kaltwasserzufuhr zwingend ein
Rückschlagventil installiert werden
Kaltwasser
Heißwasser
1
2
3
5
8
6
Smart Line: A1004777 - 661Y3100 • B
11
4
10
10
9
EN
FR
NL
ES
IT
7
DE
PL
RU
