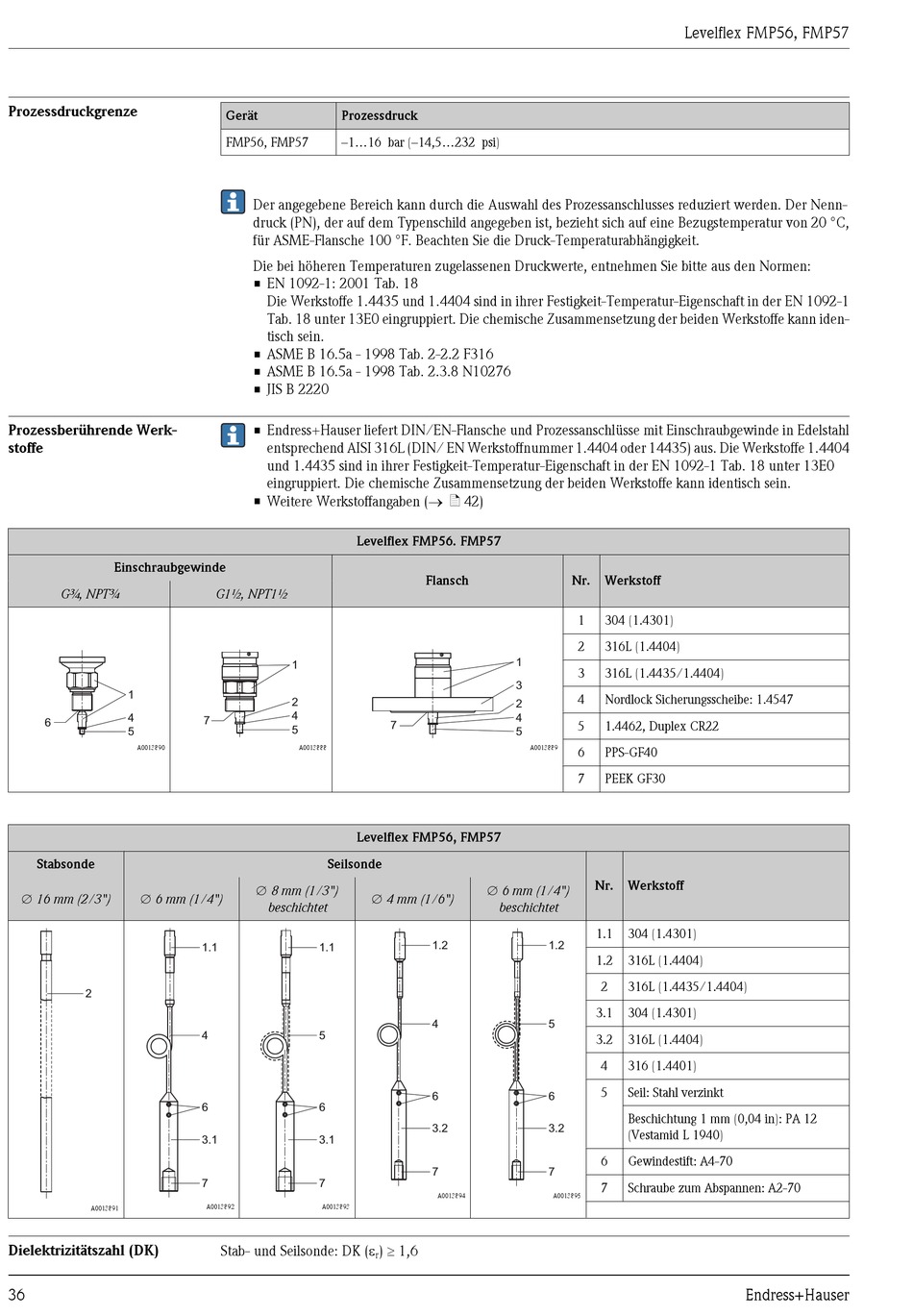

Prozessdruckgrenze

Prozessberührende Werk-
stoffe
Einschraubgewinde
G¾, NPT¾
1
4
6
5
A0013890
Stabsonde
Æ 16 mm (2/3") Æ 6 mm (1/4")
2
A0013891
Dielektrizitätszahl (DK)
36
Gerät Prozessdruck
FMP56, FMP57 –1...16 bar (–14,5...232 psi)
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden. Der Nenn-
druck (PN), der auf dem Typenschild angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C,
für ASME-Flansche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• EN 1092-1: 2001 Tab. 18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1
Tab. 18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann iden-
tisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
• Endress+Hauser liefert DIN/EN-Flansche und Prozessanschlüsse mit Einschraubgewinde in Edelstahl
entsprechend AISI 316L (DIN/ EN Werkstoffnummer 1.4404 oder 14435) aus. Die Werkstoffe 1.4404
und 1.4435 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 Tab. 18 unter 13E0
eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
• Weitere Werkstoffangaben (® ä 42)
Levelflex FMP56. FMP57
G1½, NPT1½
1
2
4
7
5
A0013888
Levelflex FMP56, FMP57
Seilsonde
Æ 8 mm (1/3")
Æ 4 mm (1/6")
beschichtet
1.1 1.1
4 5
6 6
3.1 3.1
7 7
A0013892 A0013893
Stab- und Seilsonde: DK (e
Flansch
1
3
2
4
7
5
A0013889
Æ 6 mm (1/4")
beschichtet
1.2
4
6
3.2
7
A0013894
) ³ 1,6
r
Levelflex FMP56, FMP57
Nr. Werkstoff
1 304 (1.4301)
2 316L (1.4404)
3 316L (1.4435/1.4404)
4 Nordlock Sicherungsscheibe: 1.4547
5 1.4462, Duplex CR22
6 PPS-GF40
7 PEEK GF30
Nr. Werkstoff
1.1 304 (1.4301)
1.2
1.2 316L (1.4404)
2 316L (1.4435/1.4404)
3.1 304 (1.4301)
5
3.2 316L (1.4404)
4 316 (1.4401)
5 Seil: Stahl verzinkt
6
Beschichtung 1 mm (0,04 in): PA 12
3.2
(Vestamid L 1940)
6 Gewindestift: A4-70
7
7 Schraube zum Abspannen: A2-70
A0013895
