Levelflex FMP56, FMP57
Hinweise zur mechanischen
Belastung der Sonde
Endress+Hauser
= 100 mm (4")
r
min
6 Nm

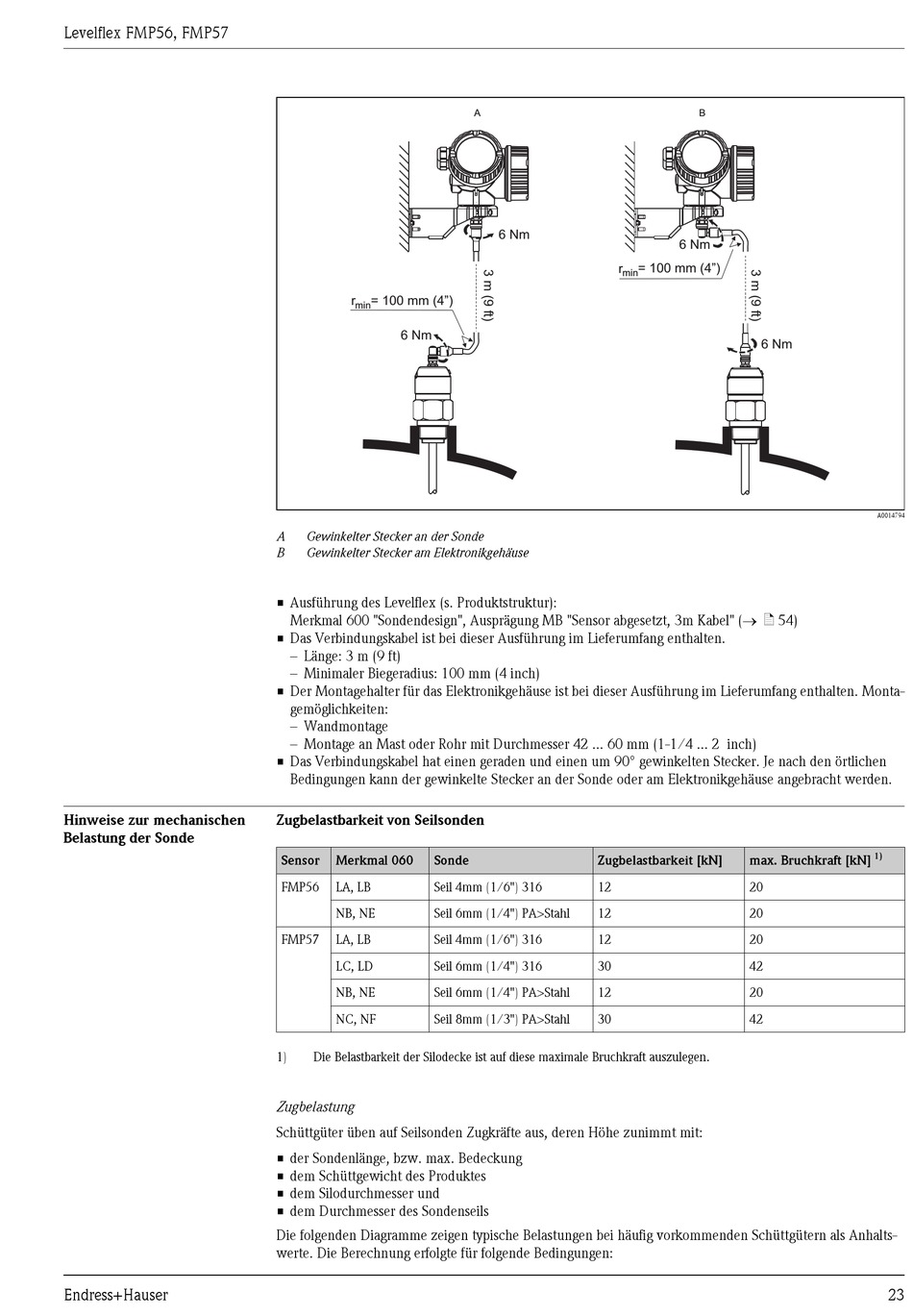

A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
• Ausführung des Levelflex (s. Produktstruktur):
Merkmal 600 "Sondendesign", Ausprägung MB "Sensor abgesetzt, 3m Kabel" (® ä 54)
• Das Verbindungskabel ist bei dieser Ausführung im Lieferumfang enthalten.
– Länge: 3 m (9 ft)
– Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei dieser Ausführung im Lieferumfang enthalten. Monta-
gemöglichkeiten:
– Wandmontage
– Montage an Mast oder Rohr mit Durchmesser 42 ... 60 mm (1-1/4 ... 2 inch)
• Das Verbindungskabel hat einen geraden und einen um 90° gewinkelten Stecker. Je nach den örtlichen
Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.

Zugbelastbarkeit von Seilsonden

Sensor Merkmal 060 Sonde
FMP56 LA, LB Seil 4mm (1/6") 316
NB, NE Seil 6mm (1/4") PA>Stahl
FMP57 LA, LB Seil 4mm (1/6") 316
LC, LD Seil 6mm (1/4") 316
NB, NE Seil 6mm (1/4") PA>Stahl
NC, NF Seil 8mm (1/3") PA>Stahl
1) Die Belastbarkeit der Silodecke ist auf diese maximale Bruchkraft auszulegen.
Zugbelastung
Schüttgüter üben auf Seilsonden Zugkräfte aus, deren Höhe zunimmt mit:
• der Sondenlänge, bzw. max. Bedeckung
• dem Schüttgewicht des Produktes
• dem Silodurchmesser und
• dem Durchmesser des Sondenseils
Die folgenden Diagramme zeigen typische Belastungen bei häufig vorkommenden Schüttgütern als Anhalts-
werte. Die Berechnung erfolgte für folgende Bedingungen:
A
6 Nm
r = 100 mm (4")
min
Zugbelastbarkeit [kN]
12
12
12
30
12
30
B
6 Nm
6 Nm
max. Bruchkraft [kN]
20
20
20
42
20
42
A0014794
1)
23
