Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessanschluss. Des-
wegen:
• Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden.
• Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Pro-
zessanschluss anbringen.
Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen
Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf
dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen.
2

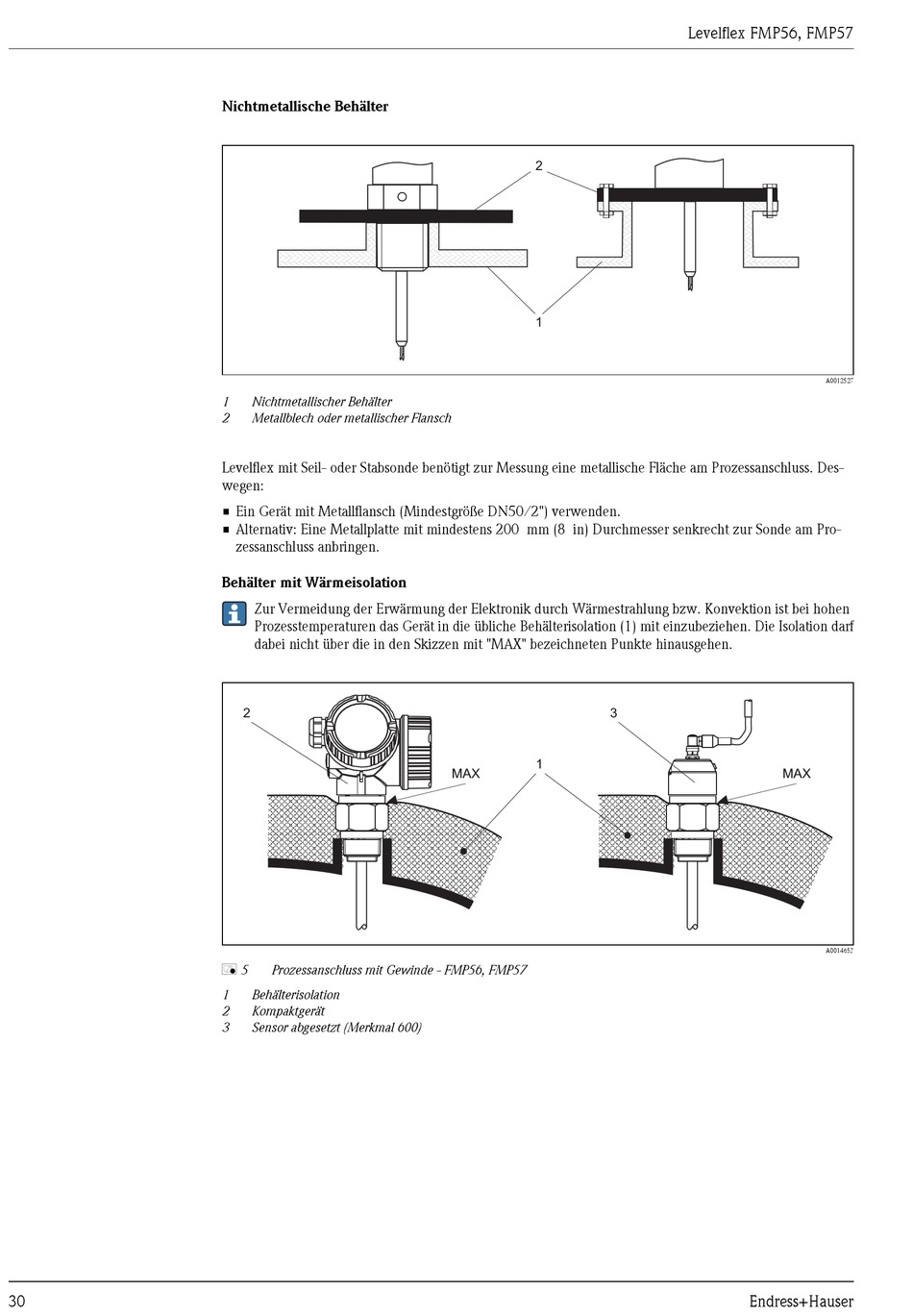

å 5 Prozessanschluss mit Gewinde - FMP56, FMP57
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt (Merkmal 600)
2
1
3
1
MAX
Levelflex FMP56, FMP57
A0012527
MAX
A0014653
