Elektrischer Anschluss

12

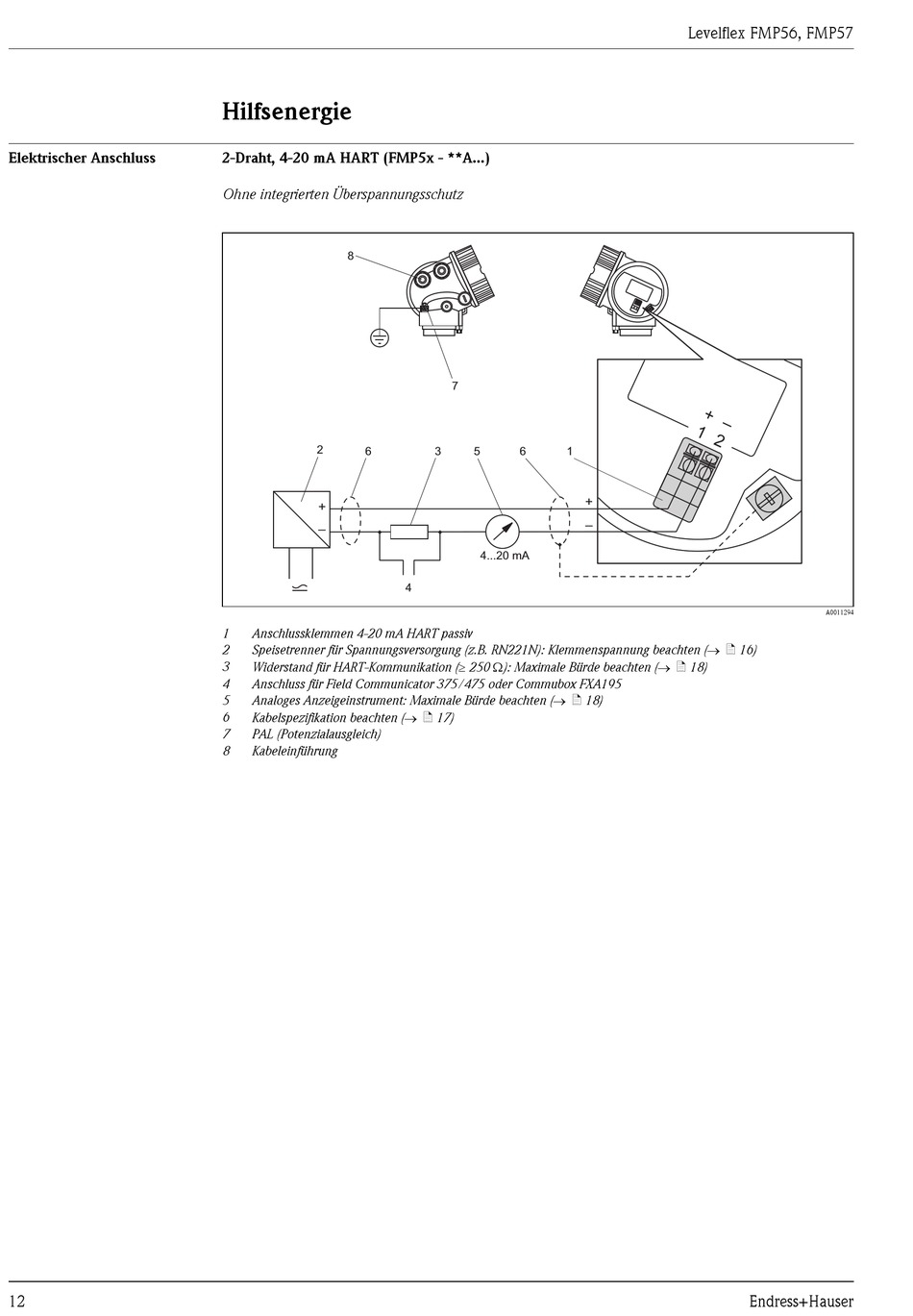

Hilfsenergie

2-Draht, 4-20 mA HART (FMP5x - **A...)
Ohne integrierten Überspannungsschutz
8
2
6
+
–
1 Anschlussklemmen 4-20 mA HART passiv
2 Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 16)
3 Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 18)
4 Anschluss für Field Communicator 375/475 oder Commubox FXA195
5 Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 18)
6 Kabelspezifikation beachten (® ä 17)
7 PAL (Potenzialausgleich)
8 Kabeleinführung
7
3 5 6 1
4...20 mA
4
Levelflex FMP56, FMP57
+
–
Endress+Hauser
A0011294
