Prozesstemperaturbereich

Prozessdruckgrenze

Prozessberührende
Werkstoffe
Dielektrizitätszahl
Dehnung der Seilsonden
durch Zug und Temperatur
30

Einsatzbedingungen: Prozess

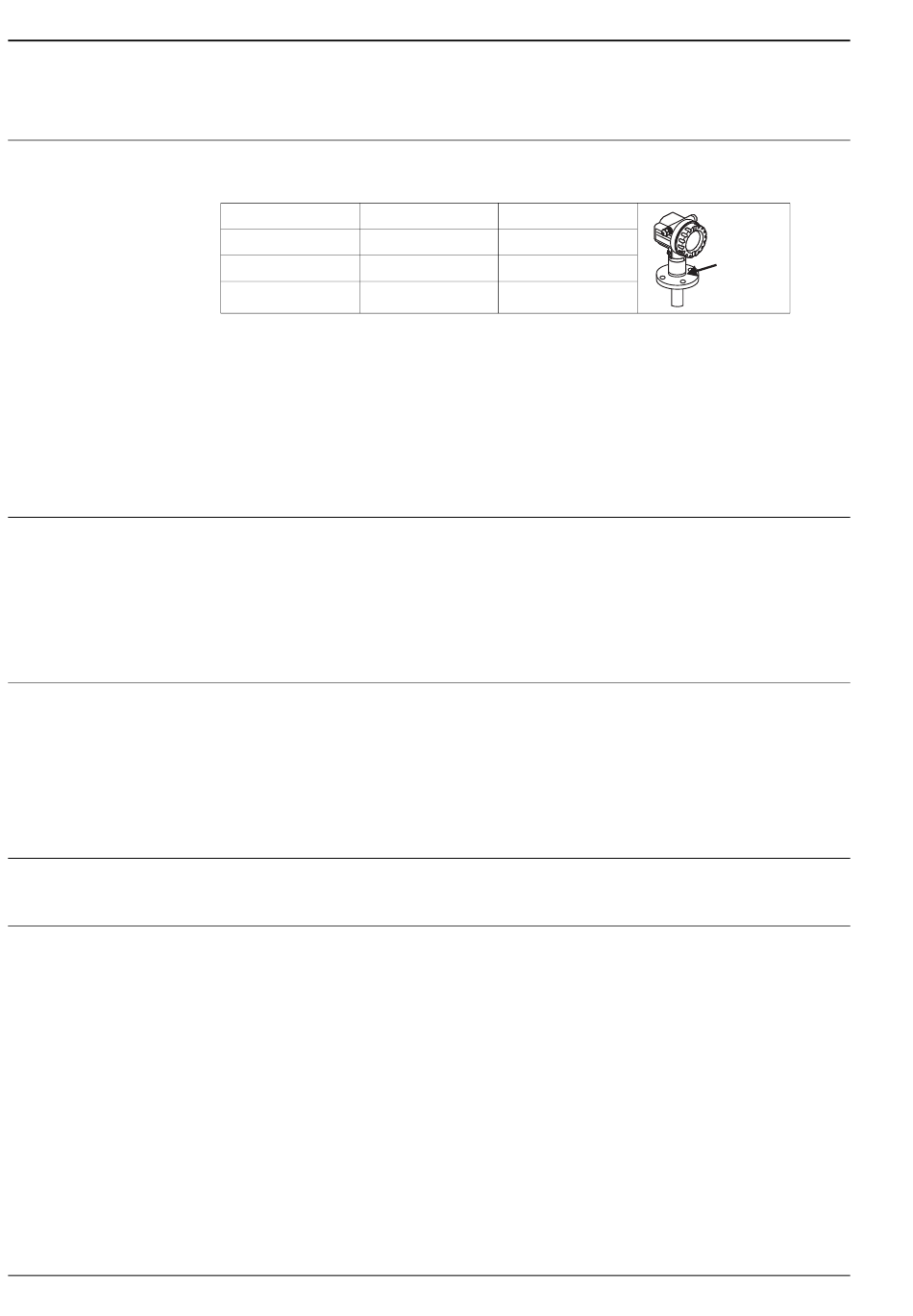

Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird von der bestellten
O-Ring-Variante bestimmt:
O-Ring-Werkstoff Min. Temperatur
FKM (Viton)
EPDM
FFKM (Kalrez)
1) Für PA-beschichtete Sonden beträgt die maximale zulässige Temperatur 100 °C.
2) Die min. Temperatur für FFKM kann -15 °C sein, wenn die max. Temperatur von +80 °C nicht über-
schritten wird.
Hinweis!
Die Mediumstemperatur kann höher sein.
Bei Seilsonden verringert sich bei Temperaturen über 350 °C jedoch die Festigkeit des Sondenseils durch Gefü-
geveränderung.
Alle Varianten: -1...40 bar.
Dieser Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
Der Nenndruck (PN) der auf den Flanschen agegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C,
für ASME-Flansche 100 °F.
Hinweis!
Alle Levelflex Sonden haben zwei Dichtstufen. Es gibt jeweils eine O-Ring-Dichtung und eine dahinter lie-
gende Formdichtung.
• Metall: siehe "Bestellinformationen" auf Seite 41-43.
• O-Ring-Dichtung: siehe "Bestellinformationen" auf Seite 41-43.
• Seilbeschichtung: PA 12 (Vestamid L 1940), geeignet für den Einsatz in Lebensmitteln.
• Alle Sonden mit 1½"- und Flanschanschluss:
– an der Unterkante der Prozessanschlüsse: PTFE (Dyneon TFM 1600).
– Zentriersterne in den Koaxsonden: PFA.
• alle Sonden mit ¾"-Anschluss:
– Unterkante der Prozessanschlüsse: PPS-GF 40.
ε
r ≥ 1,4
• mit Koaxsonde:
ε
r ≥ 1,6
• Stab- und Seilsonde:
6 mm-Seil:
• Längung durch Zug: bei max. zulässiger Zuglast (30 kN):13 mm / m Seillänge
• Längung durch Temperaturerhöhung von 30 °C auf 150 °C: 2 mm / m Seillänge
4 mm-Seil:
• Längung durch Zug: bei max. zulässiger Zuglast (12 kN): 11 mm / m Seillänge
• Längung durch Temperaturerhöhung von 30 °C auf 150 °C: 2 mm / m Seillänge
Max. Temperatur
-30 °C +150 °C
-40 °C +120 °C
2)
-5 °C +150 °C
Levelflex M
1)
Hier
gemessen
