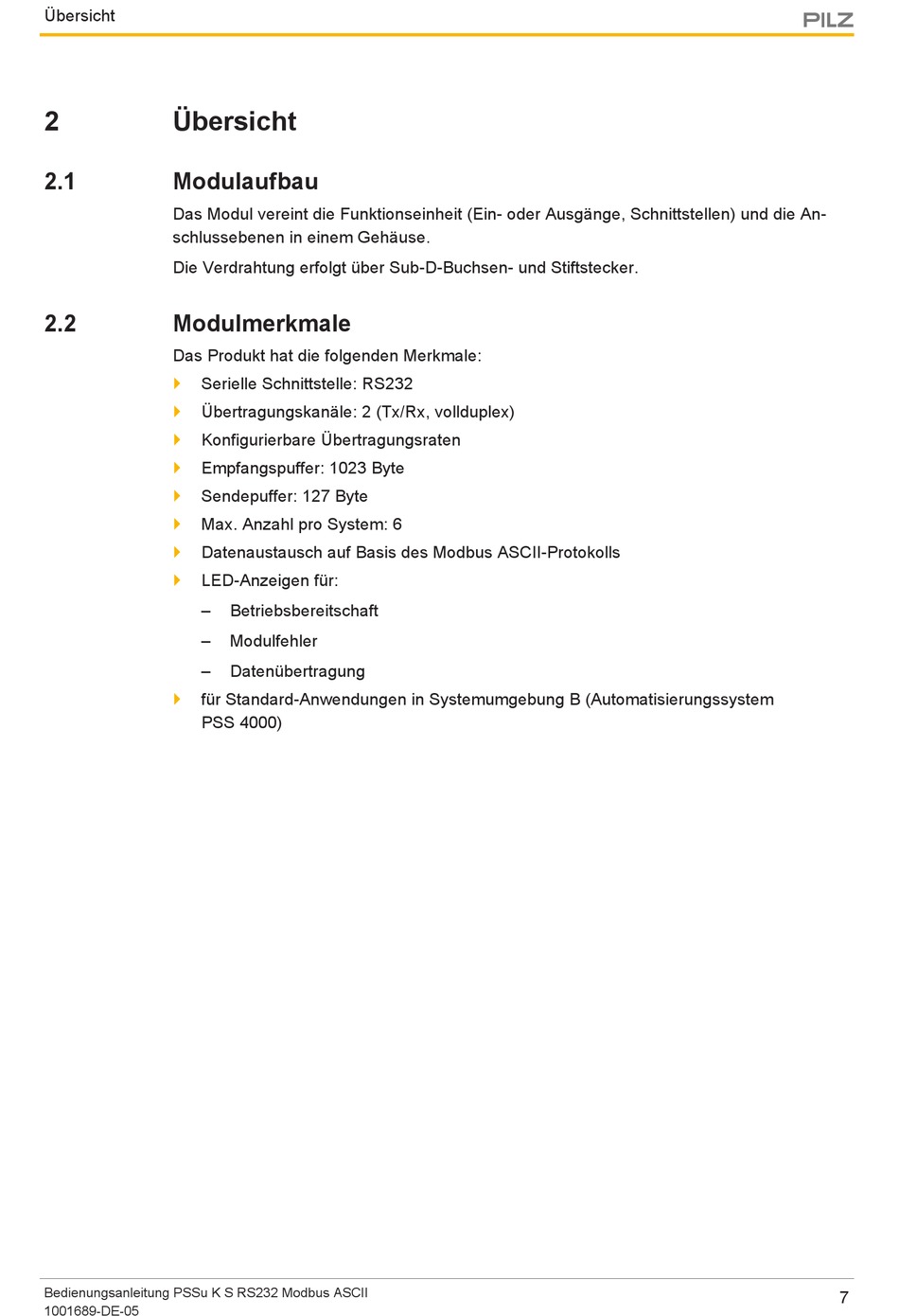

Pilz PSSu K S RS232 Modbus ASCII Bedienungsanleitung Seite 7

Übersicht
2 Übersicht
2.1 Modulaufbau
Das Modul vereint die Funktionseinheit (Ein- oder Ausgänge, Schnittstellen) und die An-
schlussebenen in einem Gehäuse.
Die Verdrahtung erfolgt über Sub-D-Buchsen- und Stiftstecker.
2.2 Modulmerkmale
Das Produkt hat die folgenden Merkmale:
Serielle Schnittstelle: RS232
}
Übertragungskanäle: 2 (Tx/Rx, vollduplex)
}
Konfigurierbare Übertragungsraten
}
Empfangspuffer: 1023 Byte
}
Sendepuffer: 127 Byte
}
Max. Anzahl pro System: 6
}
Datenaustausch auf Basis des Modbus ASCII-Protokolls
}
LED-Anzeigen für:
}
–
–
–
für Standard-Anwendungen in Systemumgebung B (Automatisierungssystem
}
PSS 4000)
Bedienungsanleitung PSSu K S RS232 Modbus ASCII
1001689-DE-05
Betriebsbereitschaft
Modulfehler
Datenübertragung
