Montage
5.2

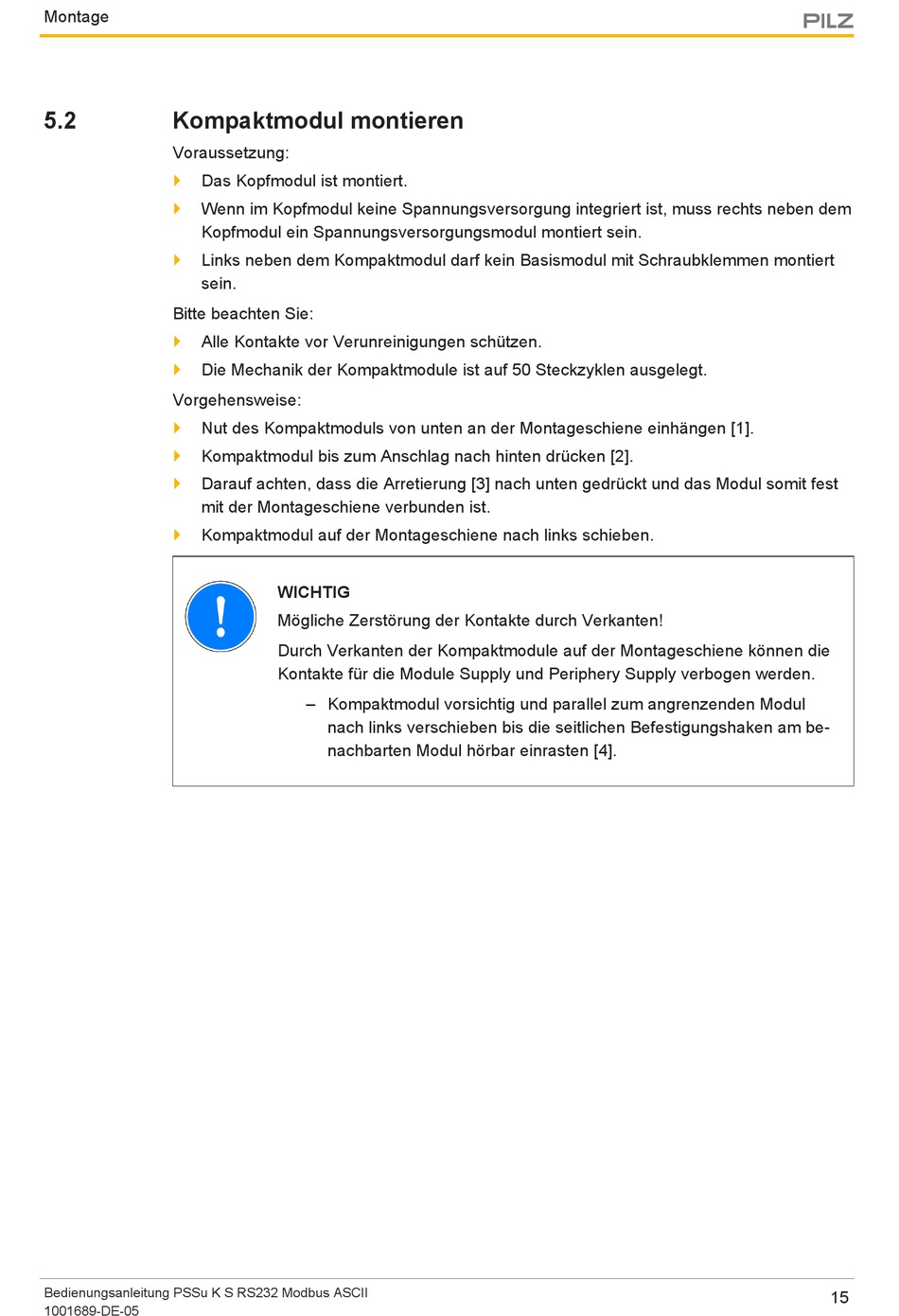

Kompaktmodul montieren

Voraussetzung:
Das Kopfmodul ist montiert.
}
Wenn im Kopfmodul keine Spannungsversorgung integriert ist, muss rechts neben dem
}
Kopfmodul ein Spannungsversorgungsmodul montiert sein.
Links neben dem Kompaktmodul darf kein Basismodul mit Schraubklemmen montiert
}
sein.
Bitte beachten Sie:
Alle Kontakte vor Verunreinigungen schützen.
}
Die Mechanik der Kompaktmodule ist auf 50 Steckzyklen ausgelegt.
}
Vorgehensweise:
Nut des Kompaktmoduls von unten an der Montageschiene einhängen [1].
}
Kompaktmodul bis zum Anschlag nach hinten drücken [2].
}
Darauf achten, dass die Arretierung [3] nach unten gedrückt und das Modul somit fest
}
mit der Montageschiene verbunden ist.
Kompaktmodul auf der Montageschiene nach links schieben.
}
Bedienungsanleitung PSSu K S RS232 Modbus ASCII
1001689-DE-05
WICHTIG
Mögliche Zerstörung der Kontakte durch Verkanten!
Durch Verkanten der Kompaktmodule auf der Montageschiene können die
Kontakte für die Module Supply und Periphery Supply verbogen werden.
– Kompaktmodul vorsichtig und parallel zum angrenzenden Modul
nach links verschieben bis die seitlichen Befestigungshaken am be-
nachbarten Modul hörbar einrasten [4].
