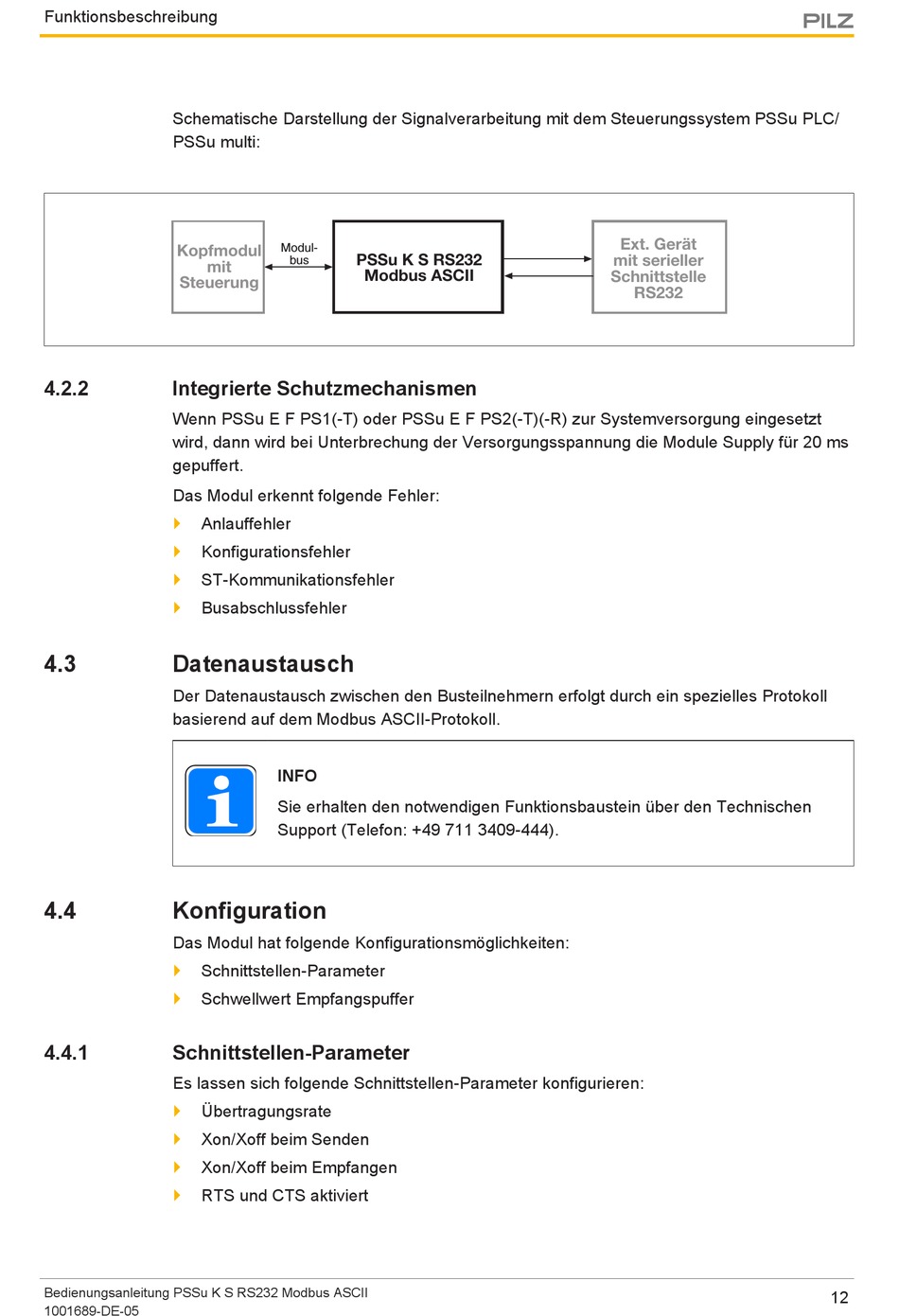

Funktionsbeschreibung
Schematische Darstellung der Signalverarbeitung mit dem Steuerungssystem PSSu PLC/
PSSu multi:
Kopfmodul
mit
Steuerung
4.2.2

Integrierte Schutzmechanismen

Wenn PSSu E F PS1(-T) oder PSSu E F PS2(-T)(-R) zur Systemversorgung eingesetzt
wird, dann wird bei Unterbrechung der Versorgungsspannung die Module Supply für 20 ms
gepuffert.
Das Modul erkennt folgende Fehler:
Anlauffehler
}
Konfigurationsfehler
}
ST-Kommunikationsfehler
}
Busabschlussfehler
}
4.3 Datenaustausch
Der Datenaustausch zwischen den Busteilnehmern erfolgt durch ein spezielles Protokoll
basierend auf dem Modbus ASCII-Protokoll.
4.4 Konfiguration
Das Modul hat folgende Konfigurationsmöglichkeiten:
Schnittstellen-Parameter
}
Schwellwert Empfangspuffer
}
4.4.1 Schnittstellen-Parameter
Es lassen sich folgende Schnittstellen-Parameter konfigurieren:
Übertragungsrate
}
Xon/Xoff beim Senden
}
Xon/Xoff beim Empfangen
}
RTS und CTS aktiviert
}
Bedienungsanleitung PSSu K S RS232 Modbus ASCII
1001689-DE-05
Modul-
PSSu K S RS232
bus
Modbus ASCII
INFO
Sie erhalten den notwendigen Funktionsbaustein über den Technischen
Support (Telefon: +49 711 3409-444).
