6.5.4 Leistungskabel anschließen
①
②

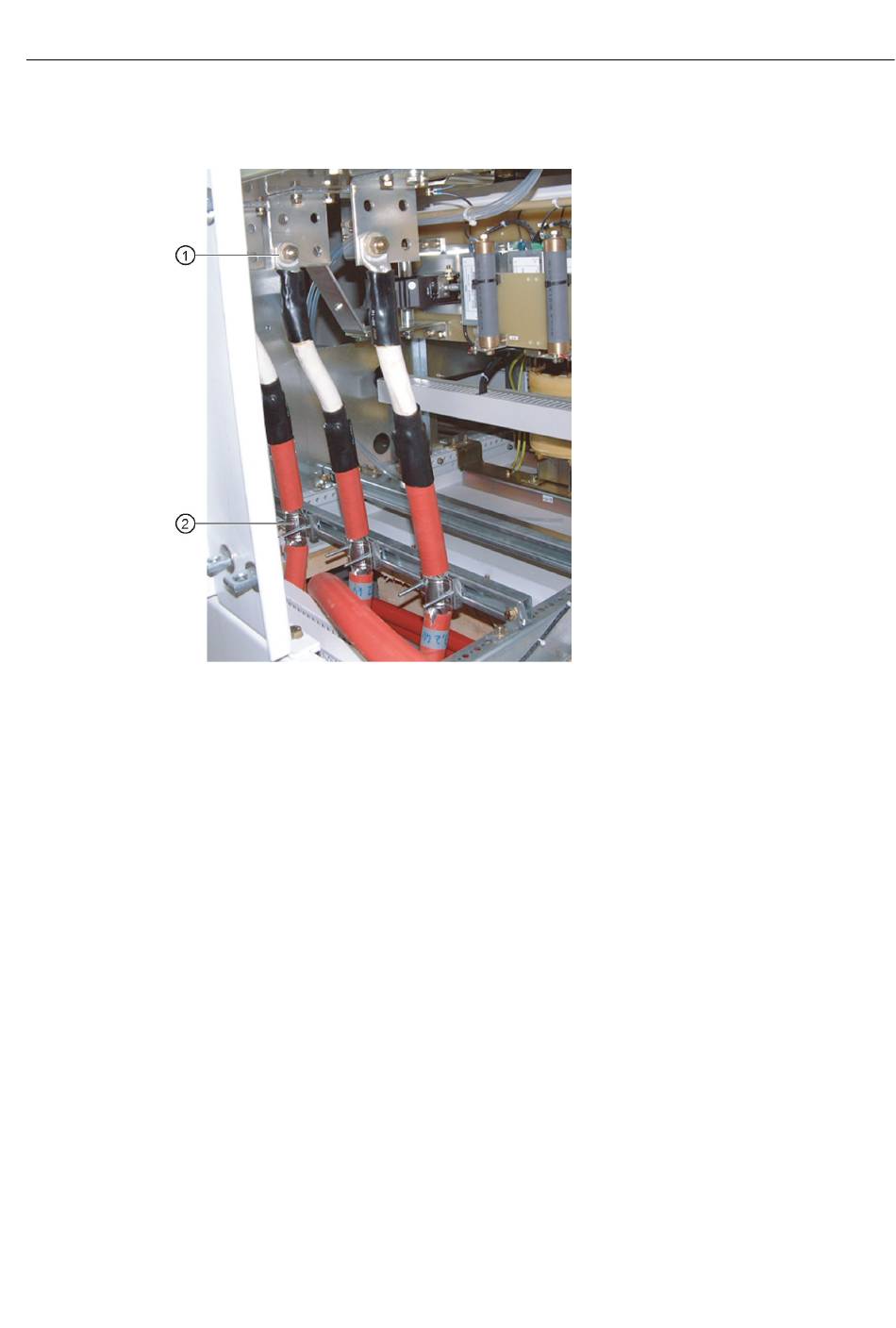

Bild 6-5
1. Reinigen Sie die Kontaktflächen
2. Tragen Sie einen dünnen Fettfilm auf. Ein geeignetes Fett ist Electrolube 2G der Firma
3. Schrauben Sie den Kabelschuh mit einer Schraube M12 und gegebenfalls einer
4. Legen Sie den Schirm des Kabels frei. Befestigen Sie das Kabel mit Kabelschellen
6.5.5 Leistungskabel zum Motor und Netz anschließen
Halten Sie beim Anschluss der Kabel alle Bedingungen für den Leitungsschutz ein.
Überschreiten Sie nicht die zulässigen Kabellängen zwischen Umrichterausgang und Motor.
Der Abstand der Motorkabel zur Signalleitung sollte mindestens 20 cm betragen. Verlegen Sie
Netz- und Motorkabel nicht parallel.
SINAMICS SM150 6SL3810-7NN38-0AA1
Betriebsanleitung Rev.201910181725 MUSTER
Kontaktfläche
Kabelschelle
Beispielhafte Darstellung für das Anschließen der Leistungskabel
Reinigung Spiritus und einen fusselfreien Lappen.
ELECTROLUBE.
Unterlegscheibe an die Kontaktfläche. Ziehen Sie die Mutter mit einem Anzugsmoment von
50 Nm an.
der Kabelabfangschiene.
①
unmittelbar vor dem Verschrauben. Verwenden Sie zur
Elektrischer Anschluss
6.5 Anschließen
②
an
