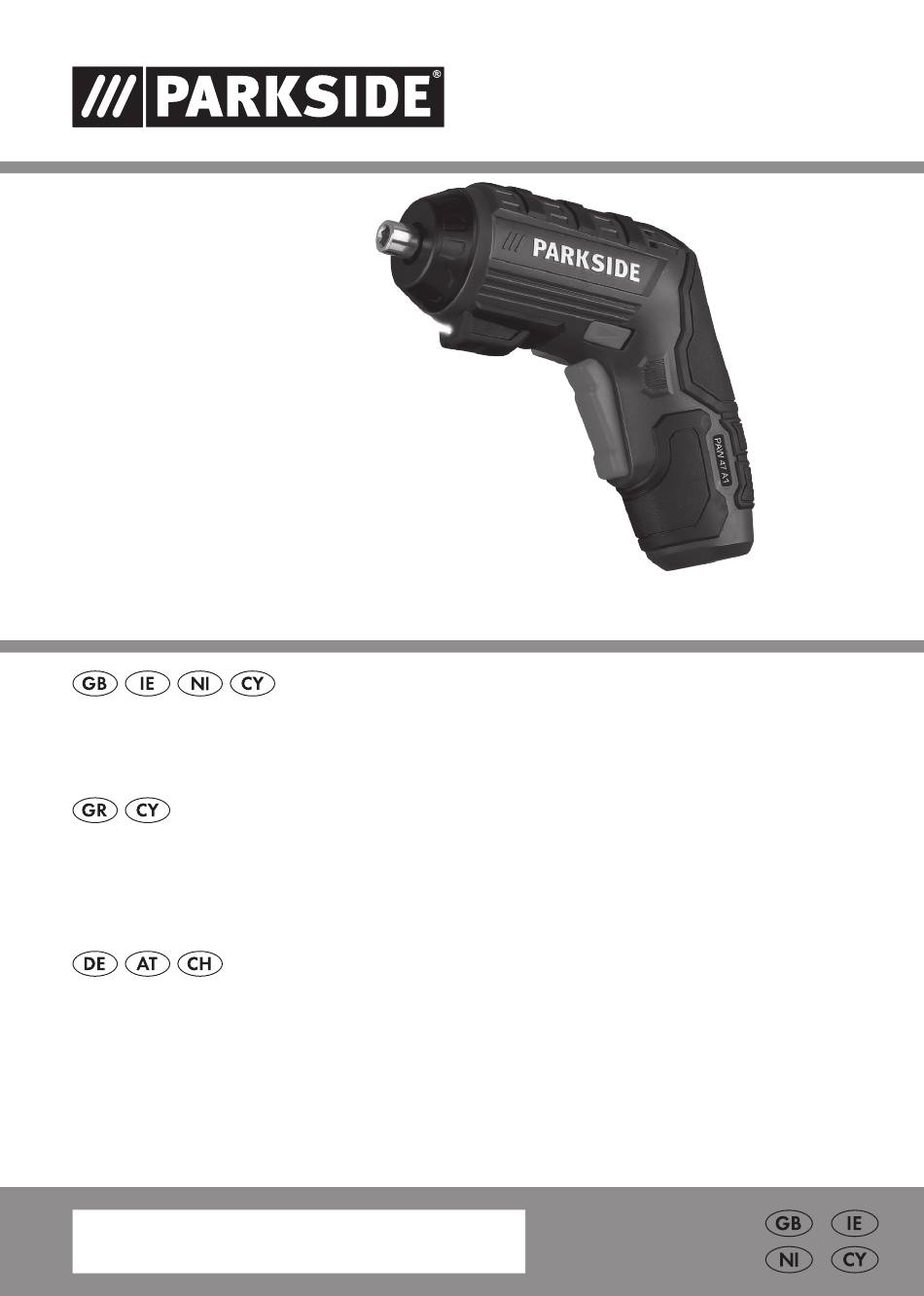

Seite 1
CORDLESS SCREWDRIVER PAW47A1 CORDLESS SCREWDRIVER Operation and safety notes Translation of the original instructions ΚΑΤΣΑΒΊΔΊ ΜΠΑΤΑΡΊΑΣ Υποδείξεις χειρισμού και ασφαλείας Μετάφραση του πρωτοτύπου των οδηγιών χρήσης AKKUSCHRAUBER Bedienungs‑ und Sicherheitshinweise Originalbetriebsanleitung IAN 321712_1901...
Seite 2
GB/IE/NI/CY Operation and safety notes Page GR/CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα DE/AT/CH Bedienungs‑ und Sicherheitshinweise Seite...
Warnings and symbols used ......... Page Introduction ................Page Intended use ................Page Scope of delivery ..............Page Description of parts ..............Page Technical data ................. Page Safety instructions ............Page 12 General power tool safety warnings ........Page 12 Safety guidelines for screwdrivers ..........
Warnings and symbols used The following warnings are used in this user manual and on the packaging: DANGER! This symbol with the signal word “Danger” indicates a hazard with a high level of risk which, if not avoided, will result in serious injury or death. WARNING! This symbol with the signal word “Warning”...
Use in dry indoor rooms Alternating current (AC) only. Revolutions per minute Direct current (DC) Li-Ion Lithium-Ion battery No-load speed Protect the rechargeable battery from heat and Protect the rechargeable continuous intense battery from fire. sunlight. Protect the rechargeable battery from water and moisture.
Intended use This cordless screwdriver (hereinafter “product” or “power tool”) is ¾ designed for screwing in and out screws. The integrated light is a special purpose light. The light only serves ¾ to illuminate the work area. The light is not intended for household lighting.
Description of parts Before reading, unfold the page containing the illustrations and familiarize yourself with all functions of the product (see Fig. A and D). 1 Bit holder 2 Direction indicator (tighten screws) 3 Battery status LED 4 Direction indicator (loosen screws) 5 Rotational direction switch / Safety lock 6 Micro USB port...
Use only the following charger to charge the product: Charger model: HG04996 Input: Rated voltage: 100 – 240 V , 50 / 60 Hz Rated current: 0.4 A Protection class: II (double insulation) Output: Connection type: Rated voltage: Rated current: Max.
Seite 11
NOTES: The declared vibration total value and the declared noise emission ¾ value have been measured in accordance with a standard test method and may be used for comparing one tool with another. The declared total vibration value and the declared noise emission ¾...
Safety instructions General power tool safety warnings WARNING! Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool”...
Seite 13
Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. 2) Electrical safety Power tool plugs must match the outlet.
Seite 14
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. When operating a power tool outdoors, use an extension cord suitable for outdoor use.
Seite 15
Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.
Seite 16
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles.
Seite 17
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation.
Seite 18
Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. 5) Battery tool use and care Recharge only with the charger specified by the manufacturer.
Seite 19
Do not use a battery pack for tool that is damaged or modified. Damaged or modified batteries exhibit unpredictable behaviour resulting in fire, explosion or risk of injury. Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130 °C may cause explosion.
6) Service Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Never service damaged battery packs. Service of battery packs should be only be performed by the manufactured or authorized service providers.
Switch the power off immediately if the tool blocks ¾ while in use. Be prepared for high reaction moments as these can cause kickback. While working on the appliance, transporting it or ¾ storing it, always set the rotation direction switch to the central position (lock position).
Behaviour in emergency situations Familiarise yourself with the use of this product by means of this instruction manual. Memorise the safety warnings and follow them to the letter. This will help to prevent risks and hazards. Always be alert when using this product, so that you can recognise ¾...
WARNING! This product produces an electromagnetic field during operation! This field may under some circumstances interfere with active or passive medical implants! To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their doctor and the medical implant manufacturer before operating this product! ...
Do not charge non-rechargable batteries. ¾ Disregarding this instruction may be hazardous. Do not leave the battery charging for a ¾ prolonged period of time. Disconnect the charger from the power supply when the battery is fully charged. Only use this charger for charging this cordless ¾...
This product has a built-in rechargeable battery which cannot ¾ be replaced by the user. The removal or replacement of the rechargeable battery may only be carried out by the manufacturer or his customer service or by a similarly qualified person in order to avoid hazards.
Changing rotary direction Push through the rotary direction switch 5 to set the rotary direction ¾ (see Fig. C): Switch pushed from Direction Direction indicator Right Tighten screws Left Loosen screws Safety lock Set the rotation direction switch 5 to the middle position so that it protrudes equally on both sides.
Switching on/off Switching on/off Action Pull the switch trigger 10 and hold it in place. The LED light 11 lights up. Release the switch trigger 10. The LED light 11 goes off. Cleaning and care Before cleaning or carrying out any maintenance: ¾...
Storage Set the rotation direction switch 5 to the middle position. This ¾ prevents unintentional switching on. Store the product in a dry indoor location protected from direct ¾ sunlight, preferably in its original packaging. Transportation This product contains a Li-Ion rechargeable battery and is therefore ¾...
Disposal The packaging is made entirely of recyclable materials, which you may dispose of at local recycling facilities. Observe the marking of the packaging materials for waste separation, which are marked with abbreviations (a) and numbers (b) with following meaning: 1 – 7: plastics / 20 – 22: paper and fibreboard / 80 –...
Environmental damage through incorrect disposal of the batteries / rechargeable batteries! Batteries / rechargeable batteries may not be disposed of with the usual domestic waste. They may contain toxic heavy metals and are subject to hazardous waste treatment rules and regulations. The chemical symbols for heavy metals are as follows: Cd = cadmium, Hg = mercury, Pb = lead.
The warranty applies to defects in material or manufacture. This warranty does not cover product parts subject to normal wear, thus possibly considered consumables (e. g. batteries) or for damage to fragile parts, e. g. switches, rechargeable batteries or glass parts. Warranty claim procedure To ensure quick processing of your case, please observe the following instructions:...
We, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, GERMANY, hereby declare under our sole responsibility that the product: CORDLESS SCREWDRIVER PAW47A1, Model No.: HG04994-BS, Version: 07 / 2019, to which this declaration refers, complies with the standards / normative documents of 2006/42/EC, 2014/35/EU, 2014/30/EU, 2011/65/EU.
Seite 33
EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Serial number: IAN 321712_1901 OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, GERMANY Neckarsulm, 28/06/2019 Tobias König Division Manager / Responsible for documentation The declaration of conformity can also be viewed at: www.owim.com. The object of the declaration described above satisfies the provisions of Directive 2011/65/EU of the European Parliament and the Council of 8 June 2011 on limiting the use of certain harmful substances in electrical...
Seite 34
Χρησιμοποιούμενες προειδοποιητικές σημειώσεις και σύμβολα ......... Σελίδα 35 Εισαγωγή ................Σελίδα 36 Προβλεπόμενη χρήση ............Σελίδα 37 Περιεχόμενο συσκευασίας ..........Σελίδα 37 Περιγραφή μερών ............... Σελίδα 38 Τεχνικά χαρακτηριστικά ............Σελίδα 38 Σημειώσεις ασφαλείας ..........Σελίδα 41 Γενικές σημειώσεις ασφαλείας για ηλεκτρικά...
Χρησιμοποιούμενες προειδοποιητικές σημειώσεις και σύμβολα Στις παρούσες οδηγίες χρήσης και στη συσκευασία χρησιμοποιούνται οι ακόλουθες προειδοποιητικές σημειώσεις: ΚΙΝΔΥΝΟΣ! Αυτό το σύμβολο με την προειδοποιητική λέξη «Κίνδυνος» υποδεικνύει έναν υψηλό βαθμό κινδύνου ο οποίος, αν δεν αποφευχθεί, θα έχει ως αποτέλεσμα σοβαρό τραυματισμό...
Χρησιμοποιήστε μόνο σε στεγνούς Εναλλασσόμενο ρεύμα εσωτερικούς χώρους. Στροφές ανά λεπτό Συνεχές ρεύμα Αριθμός στροφών στο Li-Ion Μπαταρία ιόντων λιθίου ρελαντί Προστατεύστε την μπαταρία από σκόνη Προστατεύστε την και άμεση ηλιακή μπαταρία από φωτιά. ακτινοβολία. Προστατεύστε την μπαταρία από νερό και υγρασία.
Προβλεπόμενη χρήση Αυτό το κατσαβίδι μπαταρίας (εφεξής το «προϊόν» ή «ηλεκτρικό ¾ εργαλείο») προορίζεται για το σφίξιμο και τη χαλάρωση βιδών. Η ενσωματωμένη λυχνία είναι μι ειδική λυχνία. Το φως εξυπηρετεί ¾ αποκλειστικά στο φωτισμό της περιοχής εργασίας. Το φως δεν εξυπηρετεί...
Περιγραφή μερών Πριν διαβάσετε τις οδηγίες, ξεδιπλώστε τη σελίδα με τις εικόνες και εξοικειωθείτε με τις λειτουργίες του προϊόντος (βλ. εικ. A και D). 1 Υποδοχή μύτης 2 Ένδειξη φοράς περιστροφής (σφίξιμο βιδών) 3 LED κατάστασης φόρτισης μπαταρίας 4 Ένδειξη φοράς περιστροφής (χαλάρωση...
Seite 39
Χρησιμοποιείτε μόνο τον ακόλουθο φορτιστή για τη φόρτιση του προϊόντος: Μοντέλο φορτιστή: HG04996 Είσοδος: Ονομαστική τάση: 100 – 240 V , 50 / 60 Hz Ονομαστικό ρεύμα: 0,4 A Κατηγορία προστασίας: II (Διπλή μόνωση) Έξοδος Τύπος σύνδεσης: Ονομαστική τάση: Ονομαστικό ρεύμα: Μέγ.
Seite 40
ΥΠΟΔΕΙΞΕΙΣ: Η υποδεικνυόμενη συνολική τιμή δόνησης και η υποδεικνυόμενη ¾ τιμή εκπομπής θορύβου μετρήθηκαν σύμφωνα με την τυποποιημένη μέθοδο δοκιμών και μπορούν να χρησιμοποιηθούν για τη σύγκριση διαφόρων ηλεκτρικών εργαλείων μεταξύ τους. Η υποδεικνυόμενη συνολική τιμή δόνησης και η υποδεικνυόμενη τιμή ¾...
Σημειώσεις ασφαλείας Γενικές σημειώσεις ασφαλείας για ηλεκτρικά εργαλεία ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις σημειώσεις ασφαλείας, τις οδηγίες, τις εικόνες και τα τεχνικά χαρακτηριστικά του ηλεκτρικού εργαλείου. Οι παραλείψεις κατά την εφαρμογή των παρουσών σημειώσεων ασφαλείας και των οδηγιών μπορούν να οδηγήσουν σε ηλεκτροπληξία, πυρκαγιά...
Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης εξαιτίας εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. Ενόσω χρησιμοποιείτε το ηλεκτρικό εργαλείο, διατηρείτε τα παιδιά, όπως και τα άλλα άτομα μακριά. Σε περίπτωση διάσπασης...
Seite 43
Μη χρησιμοποιείτε το καλώδιο τροφοδοσίας για άλλες χρήσεις από αυτήν για την οποία προορίζεται, όπως για να μεταφέρετε το εργαλείο, να το κρεμάσετε ή να τραβήξετε το φις από την πρίζα. Διατηρείτε το καλώδιο τροφοδοσίας μακριά από θερμότητα, λάδια, αιχμηρές γωνίες...
Seite 44
Φοράτε μέσα ατομικής προστασίας και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε μέσα ατομικής προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, κράνος ή προστατευτικά ακοής, ανάλογα με τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών. Αποφύγετε την ακούσια ενεργοποίηση. Βεβαιωθείτε ότι...
Seite 45
Εφόσον υπάρχει η δυνατότητα πρόσθετης τοποθέτησης εξαρτημάτων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε πως είναι συνδεδεμένα και χρησιμοποιούνται σωστά. Η χρήση ηλεκτρικής σκούπας μειώνει τους κινδύνους από τη σκόνη. Μην βασίζεστε στην εμπειρία σας από τη χρήση του ηλεκτρικού εργαλείου και μην αγνοείτε τους κανόνες ασφαλείας...
Seite 46
Φυλάξτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από τα παιδιά. Μην αφήνετε να χρησιμοποιήσουν το ηλεκτρικό εργαλείο άτομα τα οποία δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, αν χρησιμοποιούνται από άπειρα άτομα. Να...
Seite 47
Διατηρείτε τις λαβές και τις επιφάνειες των λαβών στεγνές και καθαρές, χωρίς λάδια και λίπη. Όταν οι λαβές και οι επιφάνειες των λαβών γλιστρούν, δεν διασφαλίζεται ο ασφαλής χειρισμός και ο έλεγχος του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις. 5) Χρήση και μεταχείριση του εργαλείου μπαταρίας Φορτίζετε...
Seite 48
Μην χρησιμοποιείτε μπαταρίες που έχουν υποστεί ζημιά ή είναι παραμορφωμένες. Οι μπαταρίες που έχουν υποστεί ζημιά ή είναι παραμορφωμένες μπορεί να έχουν απρόβλεπτη συμπεριφορά και να προκαλέσουν πυρκαγιά, έκρηξη ή ατυχήματα. Μην εκθέτετε την μπαταρία σε φωτιά ή υψηλές θερμοκρασίες. Η φωτιά και οι θερμοκρασίες άνω των 130 °C μπορούν...
6) Σέρβις Ζητήστε την επισκευή του ηλεκτρικού σας εργαλείου μόνο από εξειδικευμένο τεχνικό και αποκλειστικά με χρήση αυθεντικών ανταλλακτικών. Έτσι εξασφαλίζετε την ασφάλεια του ηλεκτρικού σας εργαλείου. Μην προβαίνετε ποτέ σε συντήρηση των μπαταριών που έχουν υποστεί ζημιά. Οι μπαταρίες πρέπει να συντηρούνται...
Απενεργοποιήστε αμέσως το προϊόν σε περίπτωση ¾ εμπλοκής του εργαλείου κατά τη χρήση. Να είστε προετοιμασμένοι για έντονες αντιδράσεις, επειδή μπορεί αυτές να προκαλέσουν ανάκρουση. Ρυθμίζετε πάντα το διακόπτη φοράς περιστροφής ¾ στη μεσαία θέση (ασφαλισμένος) όταν εργάζεστε στη συσκευή και κατά τη μεταφορά ή την αποθήκευσή της.
Αντιμετώπιση έκτακτων καταστάσεων Εξοικειωθείτε με τη χρήση αυτού του προϊόντος με τη βοήθεια των οδηγιών χρήσης. Αποστηθίστε τις σημειώσεις ασφαλείας και εφαρμόστε τις σε κάθε περίπτωση. Με τον τρόπο αυτόν μπορείτε να αποφύγετε πιθανούς κινδύνους και επικίνδυνες καταστάσεις. Χειρίζεστε πάντα με προσοχή αυτό το προϊόν, ώστε να αναγνωρίζετε ¾...
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία! Αυτό το πεδίο μπορεί υπό συγκεκριμένες συνθήκες να επηρεάσει τυχόν ενεργά ή παθητικά ιατρικά εμφυτεύματα! Για την ελαχιστοποίηση των σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται...
Μην φορτίζετε ποτέ τις μη επαναφορτιζόμενες ¾ μπαταρίες. Η μη τήρηση μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Μην φορτίζετε την μπαταρία για πολύ μεγάλο ¾ χρονικό διάστημα. Αποσυνδέστε το φορτιστή από το ηλεκτρικό δίκτυο μόλις ολοκληρωθεί η φόρτιση της μπαταρίας. Χρησιμοποιείτε...
Το προϊόν διαθέτει μια ενσωματωμένη μπαταρία, η οποία δεν ¾ μπορεί να αντικατασταθεί από το χρήστη. Η μπαταρία πρέπει να αφαιρείται ή να αντικαθίσταται μόνο από τον κατασκευαστή, το κέντρο εξυπηρέτησης πελατών ή παρομοίως εξειδικευμένο τεχνικό για την αποφυγή ατυχήματος. Κατά την απόρριψη πρέπει να λαμβάνεται...
Αλλαγή φοράς περιστροφής Πατήστε το διακόπτη φοράς περιστροφής 5 για να ρυθμίσετε τη ¾ φορά περιστροφής (βλ. εικ. C): Διακόπτης πατημένος από Φορά Ένδειξη φοράς Δεξιά Σφίξιμο βιδών Αριστερά (a) Χαλάρωση βιδών Κλείδωμα ενεργοποίησης Ρυθμίστε το διακόπτη φοράς περιστροφής 5 στη μεσαία θέση, ώστε να...
Ενεργοποίηση/Απενεργοποίηση Ενεργοποίηση/ Ενέργεια Απενεργοποίηση Ενεργοποίηση Τραβήξτε και κρατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης 10. Η ένδειξη LED 11 ανάβει. Απενεργοποίηση Αφήστε το διακόπτη ενεργοποίησης/ απενεργοποίησης 10. Η ένδειξη LED 11 σβήνει. Καθαρισμός και φροντίδα Πριν τον καθαρισμό ή την εκτέλεση εργασιών συντήρησης: ¾...
Αποθήκευση Ρυθμίστε το διακόπτη φοράς περιστροφής 5 στη μεσαία θέση. Με ¾ τον τρόπο αυτόν αποτρέπεται η ακούσια ενεργοποίηση. Αποθηκεύστε το προϊόν σε στεγνό εσωτερικό χώρο, προστατευμένο ¾ από άμεση ηλιακή ακτινοβολία, κατά προτίμηση στην αρχική συσκευασία. Μεταφορά Αυτό...
Απόσυρση Η συσκευασία αποτελείται από υλικά φιλικά προς το περιβάλλον, τα οποία μπορείτε να διαθέσετε στους χώρους ανακύκλωσης της περιοχής σας. Προσέξετε τον χαρακτηρισμό των υλικών συσκευασίας για τον διαχωρισμό απορριμμάτων, αυτά είναι χαρακτηρισμένα από συντόμευσεις (a) και αριθμούς (b) με την ακόλουθη σημασία: 1 –...
Καταστροφή του περιβάλλοντος λόγω εσφαλμένης απόρριψης μπαταριών / επαναφορτιζόμενων μπαταριών! Απαγορεύεται η απόρριψη των μπαταριών / επαναφορτιζόμενων μπαταριών στα οικιακά απορρίμματα. Ενδέχεται να περιέχουν δηλητηριώδη βαρέα μέταλλα και συγκαταλέγονται στα απορρίμματα ειδικής επεξεργασίας. Τα χημικά σύμβολα βαρέων μετάλλων είναι τα ακόλουθα: Cd = Κάδμιο, Hg = Υδράργυρος, Pb = Μόλυβδος.
Seite 60
Η εγγύηση ισχύει για σφάλματα υλικού ή κατασκευής. Αυτή η εγγύηση δεν επεκτείνεται σε μέρη προϊόντος, τα οποία εκτέθηκαν σε φυσιολογική φθορά και για αυτό το λόγο μπορούν να θεωρηθούν ως φθαρτά μέρη (π. χ. μπαταρίες) ή για βλάβες σε εύθραυστα μέρη, π. χ. διακόπτες, επαναφορτιζόμενες...
συμμόρφωσης Η OWIM GmbH & Co. KG Stiftsbergstraße 1, DE-74167 Neckarsulm, ΓΕΡΜΑΝΙΑ δηλώνει υπ' ευθύνη της ότι το προϊόν: ΚΑΤΣΑΒΙΔΙ ΜΠΑΤΑΡΙΑΣ PAW47A1, αρ μοντέλου.: HG04994-BS, έκδοση: 07/2019, το οποίο αφορά η παρούσα δήλωση, ικανοποιεί τα πρότυπα/κανονιστικά έγγραφα 2006/42/ΕΚ, 2014/35/ΕΕ, 2014/30/ΕΕ, 2011/65/ΕΕ.
Seite 62
EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Αριθμός σειράς: IAN 321712_1901 OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, ΓΕΡΜΑΝΙΑ Neckarsulm, 28/06/2019 Tobias König Προϊστάμενος τμήματος / Υπεύθυνος εγγράφων Μπορείτε, επίσης, να βρείτε τη δήλωση συμμόρφωσης στη διεύθυνση: www.owim.com.
Seite 63
Verwendete Warnhinweise und Symbole . Seite 64 Einleitung ................Seite 65 Bestimmungsgemäße Verwendung ........Seite 66 Lieferumfang ................Seite 66 Teilebeschreibung ..............Seite 67 Technische Daten ..............Seite 67 Sicherheitshinweise ............Seite 70 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..Seite 70 Sicherheitshinweise für Schrauber ..........
Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung und auf der Verpackung werden die folgenden Warnhinweise verwendet: GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“...
Nur in trockenen Innenräumen Wechselstrom verwenden. Umdrehungen Gleichstrom pro Minute Li-Ion Lithium-Ionen-Akku Leerlaufdrehzahl Schützen Sie den Akku Schützen Sie den Akku vor Hitze und direkter vor Feuer. Sonneneinstrahlung. Schützen Sie den Akku vor Wasser und Feuchtigkeit. AKKUSCHRAUBER Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.
Bestimmungsgemäße Verwendung Dieser Akkuschrauber (nachfolgend „Produkt“ oder ¾ „Elektrowerkzeug“ genannt) ist zum Festziehen und Lösen von Schrauben vorgesehen. Die integrierte Leuchte ist eine Spezialleuchte. Das Licht dient ¾ ausschließlich der Beleuchtung des Arbeitsbereiches. Das Licht ist nicht als Haushaltsbeleuchtung vorgesehen. Andere Verwendungen oder Veränderungen des Produkts ¾...
Teilebeschreibung Falten Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich mit allen Funktionen des Produktes vertraut (siehe Abb. A und D). 1 Bithalter 2 Drehrichtungsanzeige (Schrauben festziehen) 3 Batterieladestatus-LED 4 Drehrichtungsanzeige (Schrauben lösen) 5 Drehrichtungsumschalter / Einschaltsperre 6 Micro-USB-Anschluss 7 USB-Anschluss (Ladegerät)
Verwenden Sie zum Aufladen des Produkts nur das folgende Ladegerät: Ladegerät-Modell: HG04996 Eingang: Nennspannung: 100 – 240 V , 50 / 60 Hz Nennstrom: 0,4 A Schutzklasse: II (Doppelisolierung) Ausgang Anschlussart: Nennspannung: Nennstrom: Max. 2,2 A Ladezeit: ca. 1 Stunde Daten zu Schall und Schwingung Die gemessenen Werte wurden in Übereinstimmung mit EN 62841 ermittelt.
Seite 69
HINWEISE: Der angegebene Schwingungsgesamtwert und der angegebene ¾ Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene ¾ Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Seite 71
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
Seite 72
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
Seite 73
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
Seite 74
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt.
Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. 5) Verwendung und Behandlung des Akkuwerkzeugs Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden.
Seite 77
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen. Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen...
6) Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.
Schalten Sie das Produkt sofort aus, wenn das ¾ Werkzeug während der Verwendung blockiert. Machen Sie sich auf starke Gegenwirkungen gefasst, da diese einen Rückstoß verursachen können. Stellen Sie den Drehrichtungs-Schalter immer in die ¾ mittlere Position (verriegelt), wenn Sie am Gerät arbeiten, es transportieren oder aufbewahren.
Verhalten im Notfall Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden. Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, ¾...
WARNUNG! Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird! ...
Laden Sie nicht aufladbare Batterien niemals ¾ auf. Nichtbeachtung kann zu gefährlichen Situationen führen. Lassen Sie den Akku nicht für einen längeren ¾ Zeitraum laden. Trennen Sie das Ladegerät vom Stromnetz, sobald der Akku vollständig geladen ist. Verwenden Sie dieses Ladegerät nur zum ¾...
Dieses Produkt hat einen eingebauten Akku, welcher nicht durch ¾ den Benutzer ersetzt werden kann. Der Ausbau oder Austausch des Akkus darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person erfolgen, um Gefährdungen zu vermeiden. Bei der Entsorgung ist darauf hinzuweisen, dass dieses Produkt einen Akku enthält.
Drehrichtung ändern Drücken Sie den Drehrichtungsumschalter 5 durch, um die ¾ Drehrichtung einzustellen (siehe Abb. C): Schalter gedrückt von Richtung Richtungsanzeige Schrauben Rechts festdrehen Schrauben Links lösen Einschaltsperre Stellen Sie den Drehrichtungsumschalter 5 in die mittlere Position, sodass er von beiden Seiten gleich weit entfernt ist.
Ein-/Ausschalten Ein-/Ausschalten Aktion Ziehen Sie den Ein-/Ausschalter 10 und halten Sie ihn in Position. Die LED-Beleuchtung 11 schaltet sich ein. Lassen Sie den Ein-/Ausschalter 10 los. Die LED-Beleuchtung 11 erlischt. Reinigung und Pflege Vor der Reinigung oder Durchführung von Wartungsarbeiten: ¾...
Lagerung Stellen Sie den Drehrichtungsumschalter 5 in die mittlere Position. ¾ Dies verhindert ein unbeabsichtigtes Einschalten. Lagern Sie das Produkt in einem trockenen Innenraum, ¾ geschützt vor direkter Sonneneinstrahlung, vorzugsweise in der Originalverpackung. Transport Dieses Produkt enthält einen wiederaufladbaren Li-Ionen-Akku und ¾...
Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 – 7: Kunststoffe / 20 – 22: Papier und Pappe / 80 – 98: Verbundstoffe Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung.
Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:...
Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: AKKUSCHRAUBER PAW47A1, Modell-Nr.: HG04994-BS, Version: 07 / 2019, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EG, 2014/35/EU, 2014/30/EU, 2011/65/EU übereinstimmt.
Seite 91
EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Seriennummer: IAN 321712_1901 OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND Neckarsulm, 28/06/2019 Tobias König Bereichsleiter / Dokumentenverantwortlicher Die Konformitätserklärung finden Sie auch unter: www.owim.com. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8.
Seite 92
OWIM GmbH & Co. KG Stiftsbergstraße 1 DE‑74167 Neckarsulm GERMANY Model No.: HG04994‑BS Version: 07/2019 IAN 321712_1901...
