Easidew PRO I.S. Bedienungsanleitung
2.3
Vorbereitung des Sensorkabels
Das Sensorkabel ist nicht im Lieferumfang enthalten.
Beim anfertigen eines Kabels ist es wichtig das Kabelende ordnungsgemäß herzustellen
(siehe unten).
Hinweis: Die unten gezeigten Abbildung 5 sollten genauestens befolgt
werden. Die Crimps sollten so angebracht werden, dass sich kein Leiterdraht
der Kabelseele lösen kann.
Ein fertiger Crimp sollte mindestens zwei Crimpstellen vorweisen. Danach sollte der
Crimp auf eine Länge von 5mm gekürzt werden.
Die Kabelverbindung zum Easidew PRO I.S. erfolgt über eine Steckerleiste.
Wenn die Crimps an den Klemmblock angeschlossen sind, vergewissern Sie sich, dass
sie vollständig eingefügt sind (siehe Abbildung 6), bevor Sie die Klemmschrauben des
Anschlusselements festziehen.
HINWEIS: Stellen Sie sicher, daß das grüne Kabel in Terminal 3 verbunden
bleibt.
Wenn alle Drahtverbindungen fertig sind, vergewissern Sie sich, dass zwischen jedem
Anschlusselement mindestens ein Luftraum von 2mm (0,8 in) vorhanden ist.
Michell Instruments
Um der Zertifizierung für Gefahrenbereiche zu entsprechen ist
es unbedingt nötig, dass die mitgelieferten Crimps auf jedem
Kabel, das in das Verbindungsstück eingefügt wird, angebracht

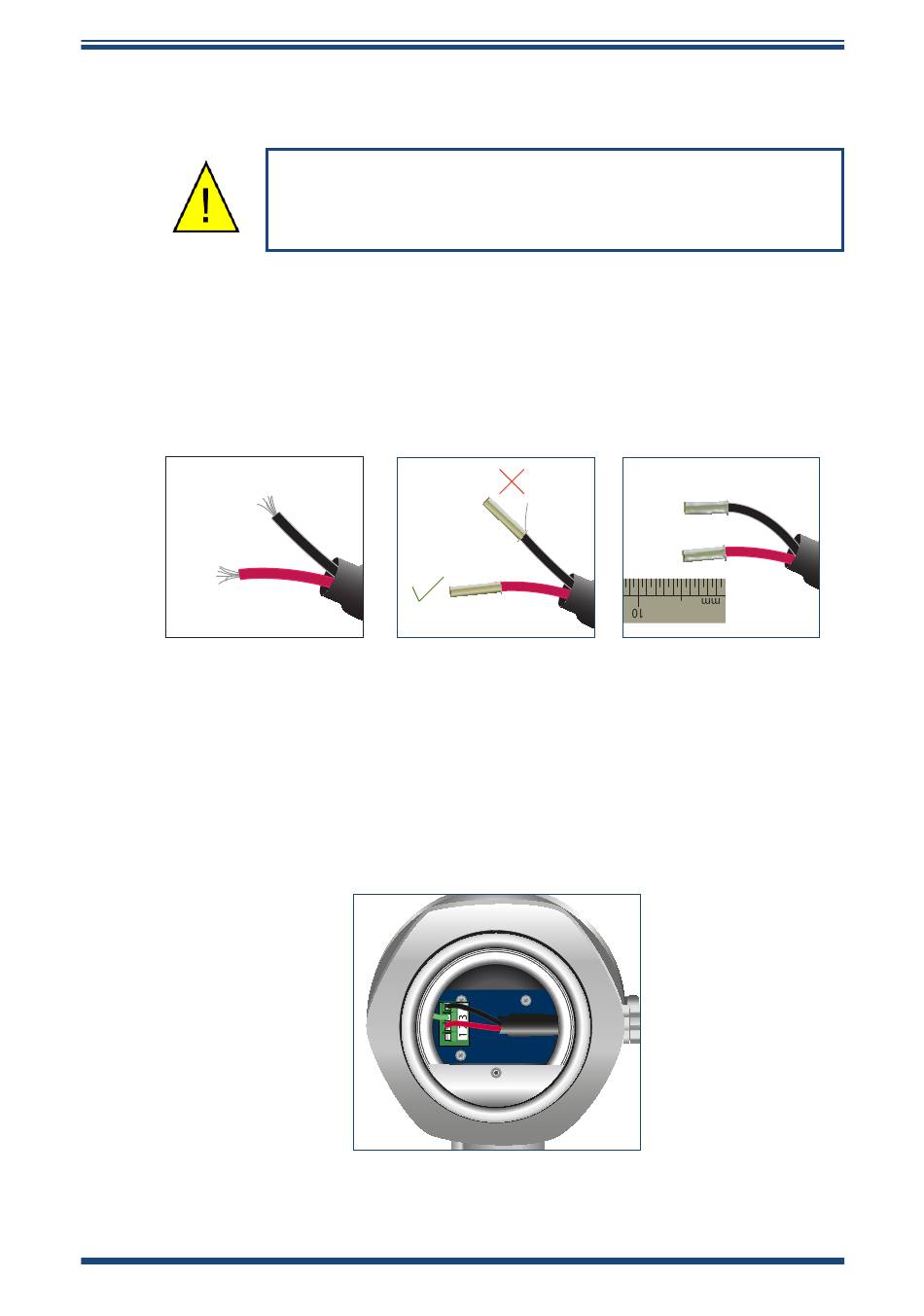

Abb 5
Draht-und Crimp Einzelheiten
Abb 6
Anschluss des Easidew PRO I.S.
INSTALLATION
werden.
7
