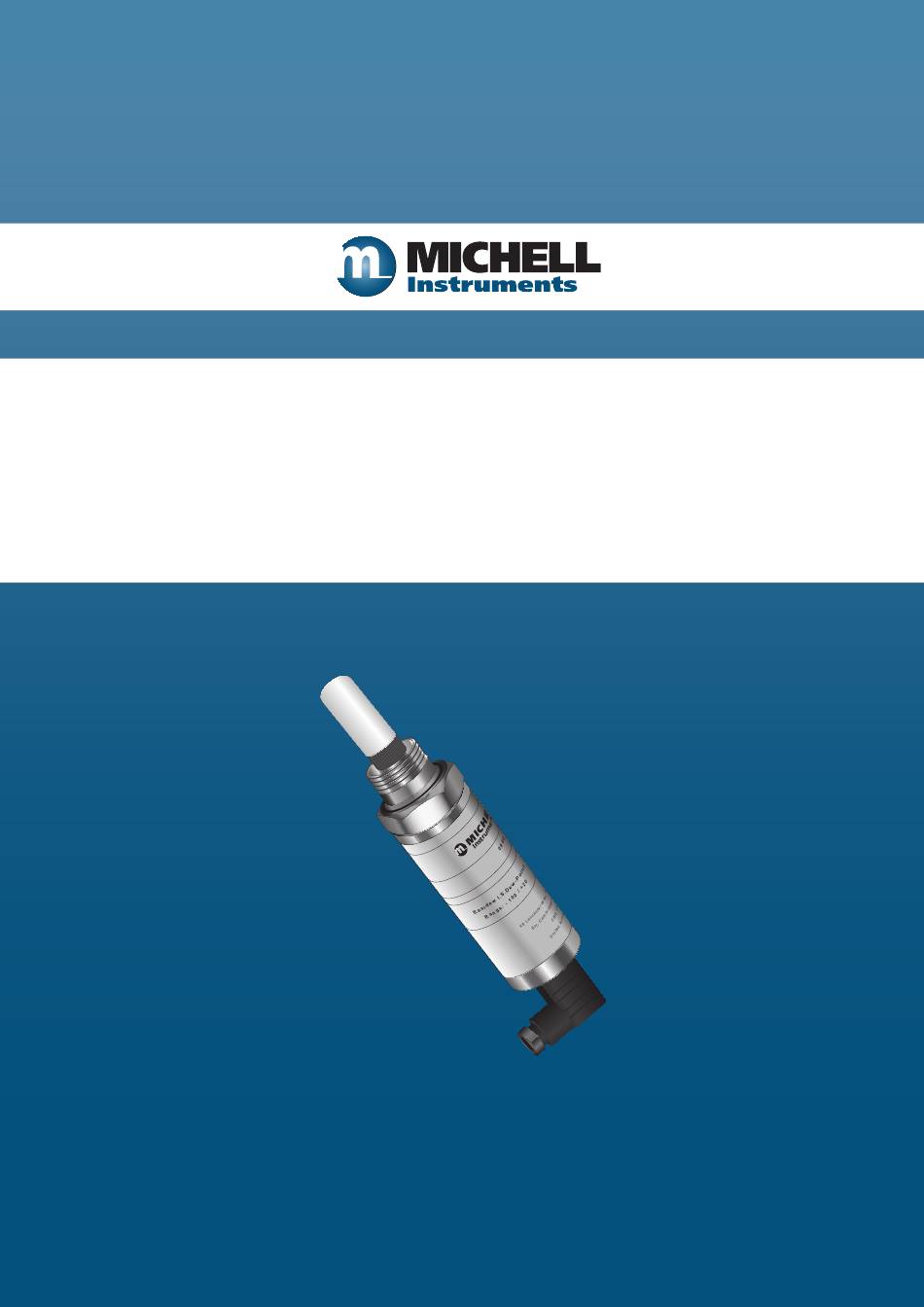

- Seite 1 Easidew I.S. Taupunkt-Transmitter Bedienungsanleitung 97099 Ausgabe 16.1 Dezember 2019...
- Seite 2 Bitte füllen Sie kurz die nachstehende Tabelle für jedes gelieferte Gerät aus, um im Servicefall eine schnelle Übersicht über alle wichtigen Gerätedaten zu haben. Transmitter Bestellcode Seriennummer Lieferdatum Installationsort Meßstellennummer Transmitter Bestellcode Seriennummer Lieferdatum Installationsort Meßstellennummer Transmitter Bestellcode Seriennummer Lieferdatum Installationsort Meßstellennummer...
- Seite 3 Homepage www.michell.com © 2019 Michell Instruments Dieses Dokument ist Eigentum der Michell Instruments Ltd. und darf keinesfalls ohne die ausdrückliche schriftliche Genehmigung von Michell Instruments Ltd. kopiert oder anderweitig reproduziert, auf keinerlei Art und Weise an Dritte weitergegeben oder in...
-
Seite 4: Inhaltsverzeichnis
Easidew Taupunkt-Transmitter Bedienungsanleitung Inhaltsverzeichnis Sicherheit ...........................vi Elektrische Sicherheit ....................vi Drucksicherheit ......................vi Toxische Materialien .....................vi Reparatur und Wartung ....................vi Kalibrierung .........................vi Produktsicherheit ......................vi Abkürzungen ........................vii Sicherheitshinweise ......................vii EINLEITUNG .....................1 Leistungsmerkmale ..................... 1 INSTALLATION ....................2 Auspacken des Instruments ................2 Vorbereiten des Sensorkabels ................3 Kabelanschluss .................... - Seite 5 Produkt-Normen ................25 Produkt-Zertifizierungscode ............25 Globale Zertifikate / Genehmigungen ..........25 Terminal Parameters ..............25 Besondere Einsatzbedingungen ............ 26 Installation und Wartung .............. 26 Anhang D Qualität, Recycling und Gewährleistung ............28 Anhang E Rückgabedokument und Säuberungserklärung ..........30 Michell Instruments...
-
Seite 6: Sicherheit
Für dieses Instrument wird ein Kalibrierungsintervall von 12 Monaten empfohlen. Es sollte jedoch entsprechend kürzer sein, wenn das Instrument in einer unternehmenskritischen Anwendung oder in schmutziger bzw. kontaminierter Umgebung eingesetzt wird. Das Instrument sollte zur Rekalibrierung an den Hersteller, Michell Instruments Ltd. oder einen seiner autorisierten Vertragshändler zurückgesandt werden. Produktsicherheit Dieses Produkt ist mit der CE-Kennzeichnung versehen und erfüllt die Anforderungen aller wichtiger... -
Seite 7: Abkürzungen
Ω ø Durchmesser Sicherheitshinweise Für dieses Messgerät gelten die nachfolgend aufgeführten allgemeinen Warnhinweise. Diese werden an den entsprechenden Stellen im Text wiederholt. Dieses Gefahrensymbol wird verwendet, um Bereiche zu kennzeichnen, in denen potenziell gefährliche Arbeitsabläufe durchgeführt werden müssen. Michell Instruments... - Seite 8 Easidew Taupunkt-Transmitter Bedienungsanleitung viii 97099 DE Ausgabe 16.1, Dezember 2019...
-
Seite 9: Einleitung
Gasoder Flüssigkeitsmessanwendung, befinden. Bei Fragen bezüglich Instrument, Installation und Betrieb kontaktieren Sie bitte Ihren lokalen Ansprechpartner (kontaktinformationen für Michell Instruments finden Sie unter www.michell.com). Dieses Handbuch behandelt die folgenden Easidew I.S. (Eigensicherheit) Taupunkt Produkte: Easidew I.S. mit G 1/2” BSP Gewinde Easidew I.S. -
Seite 10: Installation
Betrieb erforderlich - bewahren Sie alle Verpackungsmaterialien für den Zweck der Rückgabe des Instruments zur Kalibrierung oder bei Gewährleistungsansprüchen auf) • Kalibrierungszertifikat HINWEIS: Sollte eine Komponente in der Verpackung fehlen, wenden Sie sich bitte sofort an Michell Instruments. Karton mit dem Taupunkt-Transmitter folgendermaßen auspacken: “ G 1/2 BSP (schwarz) 3/4”... -
Seite 11: Abb
Easidew Taupunkt-Transmitter Bedienungsanleitung Vorbereiten des Sensorkabels Das Sensorkabel ist NICHT standardmäßig im Lieferumfang enthalten. Sie erhalten ein solches Kabel bei Ihrem lokalen Vertragshändler oder direkt bei Michell Instruments (ausführliche Informationen finden Sie unter www.michell.com). Um der Zertifizierung für Gefahrenbereiche zu entsprechen ist es unbedingt nötig, dass die mitgelieferten Aderendhülsen... -
Seite 12: Gekürzt Auf 5 Mm
Für einen einwandfreien Betrieb des Transmitters und für eine optimale Leistung muss das Sensorkabel entsprechend der nachfolgenden Zeichnung an den Sensorsteckverbinder angeschlossen werden: Hinweis: nachfolgende Zeichnung enthält Bezeichnung Anschlussklemmen und Verdrahtungsanschlüsse des von Michell Instruments hergestellten Kabels: GRÜN - 4-20 mA ROT + STROM BLAU - SCHIRM UMFLECHTUNG UMFLECHTUNG SCHIRM ... -
Seite 13: Kabelanschluss
KFD2-STC4-Ex1 H SENDER 4-20 mA LAST KFD0-CS-Ex2.50p VERSIONKLEMMENNUMMER DEW-POINT EASIDEW I.S. KFD2-CR-Ex1.20200 TRANSMITTER KFD2-CR-Ex1.30200 CERTIFICATION No’s: +VS (20 - 35 V DC) KFD0-CS-Ex1.50P Baseefa06ATEX0330X (RETURN) VS - IECEx BAS 06.0090X MTL5041 MTL5040 MTL5541 Abb 10 Elektrische Anschlüsse Michell Instruments... -
Seite 14: Last Diagramm
INSTALLATION Easidew Taupunkt-Transmitter Bedienungsanleitung 2.4.1 Last Diagramm Supply Voltage Abb 11 Maximallast des Easidew - einschließlich Kabelwiderstand Transmitter-Einbau Die Schraube an der blauen Plastikhülle lösen, die Plastikhülle entfernen und diese zur späteren Verwendung aufbewahren. Darauf achten, dass der Sensor vor dem Installieren nicht kontaminiert wird (berühren Sie den Sensor nur am Gehäuse und vermeiden Sie den Kontakt mit dem Sensorschutz). -
Seite 15: Transmitter-Einbau - Probenblock (Optional)
Schrauben Sie den Transmitter (1), entsprechend den Drehmomentangaben Abschnitt 2.5, Messblock fest. HINWEIS: Nicht Sensorgehäuse, sondern Schlüsselflächen Sechskantmutter verwenden. Transmitterkabel bzw. Steckverbinderbaugruppe den Steckverbinder an der Transmitterbasis einstecken und die Befestigungsschraube anziehen (siehe Abschnitt 2.3). Transmitter-Einbau - Sensorblock Abb 12 Michell Instruments... -
Seite 16: Transmitter-Einbau - Rohrleitungsdirektanschluss
INSTALLATION Easidew Taupunkt-Transmitter Bedienungsanleitung 2.5.2 Transmitter-Einbau - Rohrleitungsdirektanschluss Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe Abb. 13). VORSICHT: Den Transmitter nicht zu nah am unteren Ende einer Krümmung anbringen, wo sich möglicherweise das gesamte Kondenswasser in der Rohrleitung sammelt und die Messsonde durchtränkt. -
Seite 17: Transmitter Montage - Mit Einem Zusätzlichen Anschlussadapter
56 Nm (41.3 ft-lbs) 3/4” - 16 UNF ` 40 Nm (29.5 ft-lbs) 1/2” NPT Verwenden Sie ein geeignetes Dichtmittel, beispielsweise PTFE-Band HINWEIS: Nicht das Sensorgehäuse, sondern die Schlüsselflächen der Sechskantmutter verwenden. Transmitter Montage mit Anschlussadapter Abb 14 Michell Instruments... -
Seite 18: Bedienung
Instruments eine Reihe von Sampling-Systemen an (für weitere Information finden Sie unter www.michell.com). Hochqualitatives Entnahmerohr und Zubehör verwenden: Michell Instruments empfiehlt, soweit möglich, die Verwendung von Edelstahlrohren und -zubehör. Dies ist insbesondere bei niedrigen Taupunkten wichtig, da andere Materialien hygroskopische Eigenschaften aufweisen und Feuchte an den Rohrwänden adsorbieren, was zu einem langsameren Ansprechen und im Extremfall zu falschen Messwerten führt. -
Seite 19: Hinweise Zur Probenahme
– wie Polyethylen oder PTFE. Edelstahl und andere Metalle können als praktisch undurchlässig angesehen werden. Der dominante Faktor ist dann die Oberflächenbearbeitung der Rohrleitung. Das beste Ergebnis über die kürzeste Zeitspanne ergibt elektropolierter Edelstahl. Michell Instruments... - Seite 20 PROBENAHME Easidew Taupunkt-Transmitter Bedienungsanleitung Berücksichtigen Sie das Gas, für das Sie Messungen durchführen wollen, und wählen Sie dann geeignete Materialien für die Ergebnisse, die Sie benötigen. Die Auswirkungen von Diffusion oder in Materialien eingeschlossener Feuchtigkeit sind stärker, wenn man sehr trockene Gase misst, als wenn man eine Probe mit einem hohen Feuchteanteil misst.
-
Seite 21: Systemdesign Für Schnellste Reaktionszeiten
Filtereinsätzen, Ventile (z. B. Gummi in Druckreglern) oder andere Bauteile im System können ebenso Feuchte einsperren. Planen Sie Ihr Probenahmesystem so, dass sichergestellt ist, dass der Probenahmepunkt und der Messpunkt möglichst nah beieinander liegen, um lange Rohrleitungen und Totvolumina zu vermeiden. Michell Instruments... -
Seite 22: Filtrierung
PROBENAHME Easidew Taupunkt-Transmitter Bedienungsanleitung Filtrierung Alle Messgeräte und Sensoren für Feuchtemessungen sind empfindliche Geräte. Viele Prozesse enthalten Staub, Schmutz oder Feuchtepartikel. Partikelfilter dienen zum Rückhalt von Schmutz, Rost, Abrieb und anderen sich im Strom des Probemediums befindenden Stoffen. Zum Schutz vor Flüssigkeiten sollte ein Koaleszenz- oder Membran- Filter eingesetzt werden. -
Seite 23: Wartung
Kontaminierungen an und sollte ausgetauscht werden, wenn die Oberfläche sich verfärbt. Beim Austauschen des Filters sollte darauf geachtet werden, dass der Filter nur am unteren Teil angefasst wird. Ein Austauschfilter (SSG) ist bei Michell Instruments (www. michell.com) oder Ihrem lokalen Vertragshändler erhältlich. Michell Instruments... -
Seite 24: Verbunddichtung
Vertragshändler (unter Angabe der Teilenummer 5/8-BS) erhältlich. O-Ring Austausch Wenn der installierte O-Ring beschädigt ist oder verloren geht, kann man eine Packung mit 5 Ersatz-O-Ringen (für 3/4 "- 16 UNF)) bei Michell Instruments oder Ihrem lokalen Händler erhalten. Berühren Sie den Filter nicht mit bloßen Händen Das Bild zeigt die Position des zum Austausch vorgesehenen O-Rings. -
Seite 25: Anhang A Technische Daten
ANHANG A Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang A Technische Daten Michell Instruments... -
Seite 26: Elektrische Daten
ANHANG A Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang A Technische Daten Performance -100 bis +20ºC Taupunkt Messbereich (Taupunkt) -110 bis +20ºC Taupunkt Genauigkeit (Taupunkt) ± 2ºC Taupunkt Ansprechzeit 5 min. für T95 (trocken nach feucht) Wiederholbarkeit 0,5ºC Taupunkt 13-Punkt-Kalibrierung Kalibrierung Zertifikat für rückführbare 7-Punkt-Kalibrierung Elektrische Daten 4-20 mA (Zweileiter-Anschluss, Stromquelle) Ausgangssignal... -
Seite 27: Abb
5/8” - 18 UNF Verbunddichtung 132mm (5.19”) 46mm 45mm (1.81”) (1.77”) 27mm ø27mm 10mm (1.06”) (0.39”) (1.06”) 5/8” UNF ø25.4 x 2mm 10mm (ø1 x 0.07”) (0.39”) 5/8” Prozessanschluss Abb 19 Abmessungen Michell Instruments... - Seite 28 ANHANG B Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang B Systemzeichnungen 97099 DE Ausgabe 16.1, Dezember 2019...
-
Seite 29: Anhang B Systemzeichnungen
ANHANG B Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang B Systemzeichnungen Baseefa zugelassenes Systemzeichnungen Michell Instruments... -
Seite 30: Fm Zugelassene Systemzeichnungen
ANHANG B Easidew Taupunkt-Transmitter Bedienungsanleitung FM zugelassene Systemzeichnungen 97099 DE Ausgabe 16.1, Dezember 2019... -
Seite 31: Csa Zugelassene Systemzeichnung
ANHANG B Easidew Taupunkt-Transmitter Bedienungsanleitung CSA zugelassene Systemzeichnung Michell Instruments... - Seite 32 ANHANG C Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang C Zertifikat für Explosionsgefährdete Bereiche 97099 DE Ausgabe 16.1, Dezember 2019...
-
Seite 33: Anhang C Zertifikat Für Explosionsgefährdete Bereiche
IS Class I, Division 1, Groups A, B, C & D, T4 Globale Zertifikate / Genehmigungen ATEX Baseefa 06ATEX0330X ATEX System Baseefa 07Y0027 IECEx IECEx BAS 06.0090X 2013218 3030238 Einsicht in diese Zertifikate unter: http://www.michell.com Terminal Parameters = 28 V = 93 mA = 820 mW = 37 nF Michell Instruments... -
Seite 34: Besondere Einsatzbedingungen
Anweisungen und die für dieses Produkt zur Anwendung kommenden Zertifikatsbedingungen zu beachten sind. Wartungs- und Servicearbeiten dürfen nur von ausreichend geschultem Personal oder einem zugelassenen Servicecenter von Michell Instruments ausgeführt werden. 97099 DE Ausgabe 16.1, Dezember 2019... -
Seite 35: Anhang D Qualität, Recycling Und Gewährleistung
ANHANG D Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang D Qualität, Recycling und Gewährleistung Michell Instruments... - Seite 36 ANHANG D Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang D Qualität, Recycling und Gewährleistung Michell Instruments hat sich zur Einhaltung aller relevanten Gesetze und Richtlinien verpflichtet. Nähere Informationen finden Sie auf unserer Website unter: www.michell.com/compliance Diese Seite enthält Informationen zu den folgenden Richtlinien: •...
-
Seite 37: Anhang E Rückgabedokument Und Säuberungserklärung
ANHANG E Easidew Taupunkt-Transmitter Bedienungsanleitung Anhang E Rückgabedokument und Säuberungserklärung Michell Instruments... - Seite 38 Has the equipment been cleaned and decontaminated? NOT NECESSARY Michell Instruments will not accept instruments that have been exposed to toxins, radio-activity or bio-hazardous materials. For most applications involving solvents, acidic, basic, flammable or toxic gases a simple purge with dry gas (dew point <-30°C) over 24 hours should be sufficient to decontaminate the unit prior to return.
- Seite 39 Easidew Taupunkt-Transmitter Bedienungsanleitung NOTIZEN : Michell Instruments...
