DT722 Transmitter Bedienungsanleitung
3
KALIBRIERUNG UND EINSTELLVERFAHREN
•
Kalibrier-Zertifikate: Zusätzlich zum standardmäßigen Kalibrierverfahren
kann jeder Transmitter mit seinem eigenen rückführbaren Kalibrierzertifikat
geliefert werden. Für weitere Informationen stehen Ihnen Michell
Instruments oder Ihr Ansprechpartner vor Ort zur Verfügung.
•
Kalibrier-Intervalle: Unter normalen Einsatzbedingungen (0 bis
50°C, 0 bis 70% rF) und für eine Messgenauigkeit von ±2% rF wird
eine jährliche Kalibrierung empfohlen. Für eine Genauigkeit von ±5%
rF ist eine Kalibrierung alle 5 Jahre ausreichend. Wird der Transmitter
in Umgebungen mit in der Luft befindlichen Chemikalien oder bei
hoher Luftfeuchtigkeit und hohen Temperaturen eingesetzt, ist es
empfehlenswert, die Kalibrierung entsprechend häufiger durchzuführen.
Ein Feuchtegenerator (Michell Instruments S503, S904 oder OptiCal) ist in Kombination
mit einem tragbaren Referenz-Hygrometer sehr gut geeignet, eine schnelle und genaue
Kalibrierung durchzuführen. Weitere Informationen über die Feuchtegeneratoren S503,
S904 oder OptiCal erhalten Sie bei Michell Instruments, Ihrem Ansprechpartner vor Ort
oder unter www.michell.com.
3.1
Kalibrierung und Einstellung
Informationen zur Rekalibrierung und zu den Einstellungen am Transmitter
erhalten Sie bei Michell Instruments oder weiteren Ansprechpartner unter
www.michell.com.
Ausgang 2
Temp.
Michell Instruments
1
weiß
722
722
Anschlüsse
OUTPUT 1
Ader
RH
Ausgang 1
rF
weiß
OUTPUT 2
gelb
Temp
braun
grün
4
grün
2
gelb

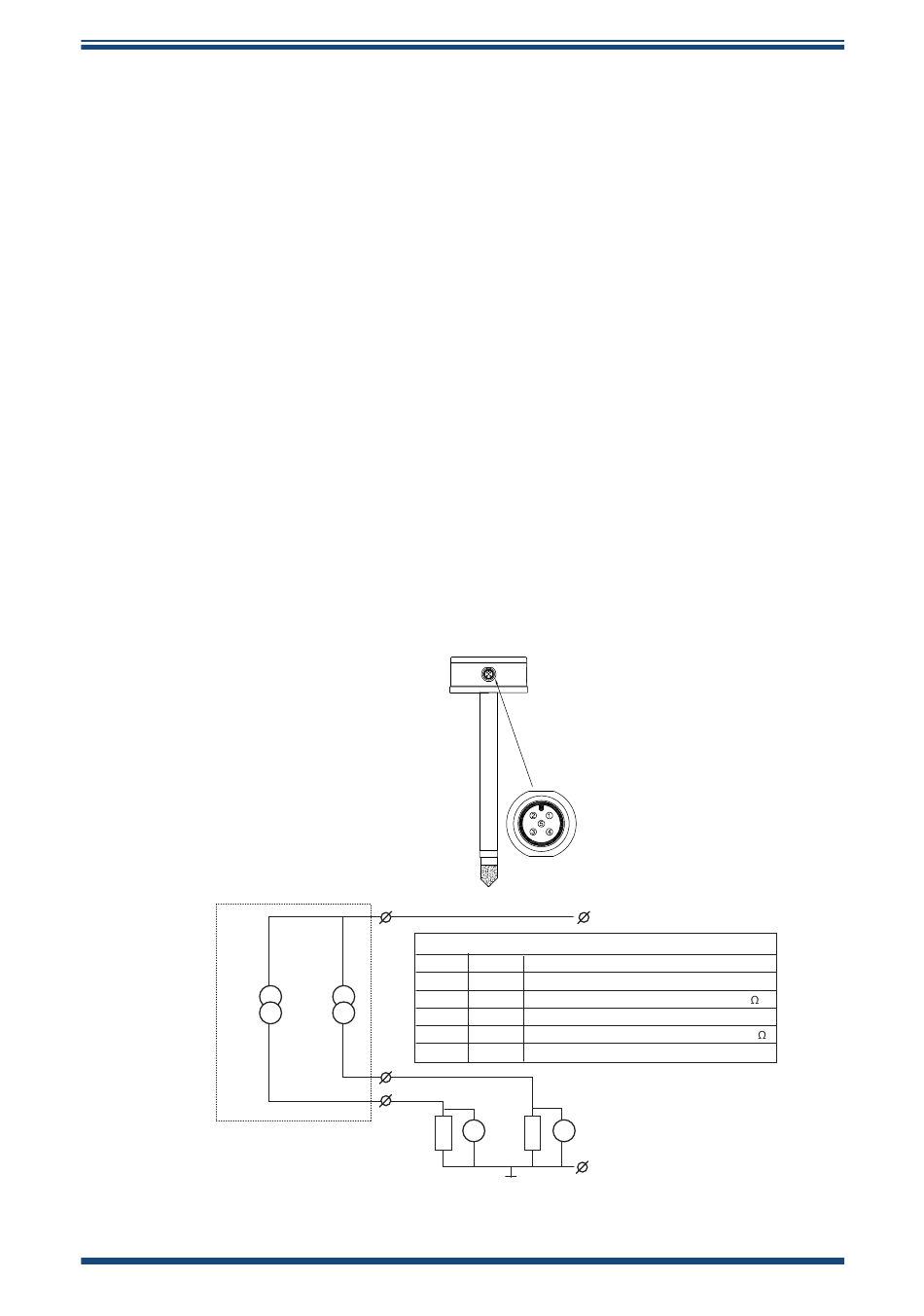

Abb 3
V +8-32 V DC
WHITE
V + 8 to 32 V DC
CONNECTIONS
CONNECTOR
CABLE
SUPPLY + 8 TO 32 V DC
PIN 1
WHITE
Pin
PIN 2
YELLOW
OUTPUT 2 = Temp 4-20 mA (max 500 Ω)
Pin 1 Spannungsversorgung +8 bis 32 V DC
PIN 3
BROWN
DO NOT CONNECT! (for calibration only)
PIN 4
GREEN
OUTPUT 1 = RH 4-20 mA (max 500 Ω)
Pin 2 Ausgang 2 – Temperatur 4 – 20 mA (max. 500 )
PIN 5
DO NOT CONNECT! (for calibration only)
GREEN
Pin 3 Bitte nicht anschließen! (nur für Kalibrierzwecke)
YELLOW
Pin 4 Ausgang 1 – relat. Feuchte 4 - 20 mA (max. 500 )
Pin 5 Bitte nicht anschließen! (nur für Kalibrierzwecke)
+
+
V
V
Anschlussplan
CALIBRATION
3
