Transmitter-Einbau - Rohrleitungsdirektanschluss
Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe
Abbildung 3).
Das Rohr bzw. die Rohrleitung muss ein auf das Gewinde des Transmittergehäuses
passendes Gewinde haben. Die Befestigungsmaße sind in Abbildung 3 zu finden. Bei
Rundrohren wird zur Gewährleistung einer gasdichten Abdichtung ein Befestigungsflansch
am Rohr benötigt, um der Dichtung eine flache Abdichtungsgegenfläche zu bieten.
1.
Darauf achten, dass die blaue Schutzhülle (und die dazugehörige
Trockenmittelkapsel) von der Spitze des Transmitters entfernt wurden.
2.
Eine Verbunddichtung (2) über das Gewindeteil des Transmittergehäuses
ziehen.
3.
Den Transmitter (3) in das Rohr (1) schrauben. Anziehen, bis ein gasdichter
Abschluss erreicht ist. (Das Drehmoment hängt vom Rohrleitungsmaterial
ab.) HINWEIS: Nicht zu fest anziehen, da sonst das Gewinde an
der Rohrleitung beschädigt werden kann.
Michell Instruments
VORSICHT: Den Transmitter nicht zu nah am unteren Ende
einer Krümmung anbringen, wo sich möglicherweise das
gesamte Kondenswasser in der Rohrleitung sammelt und
Das folgende Verfahren muss von kompetentem
Fachpersonal ausgeführt werden.
WARNUNG: Der Filterschutz darf unter keinen
Umständen mit den Fingern berührt werden.
1 2
48mm

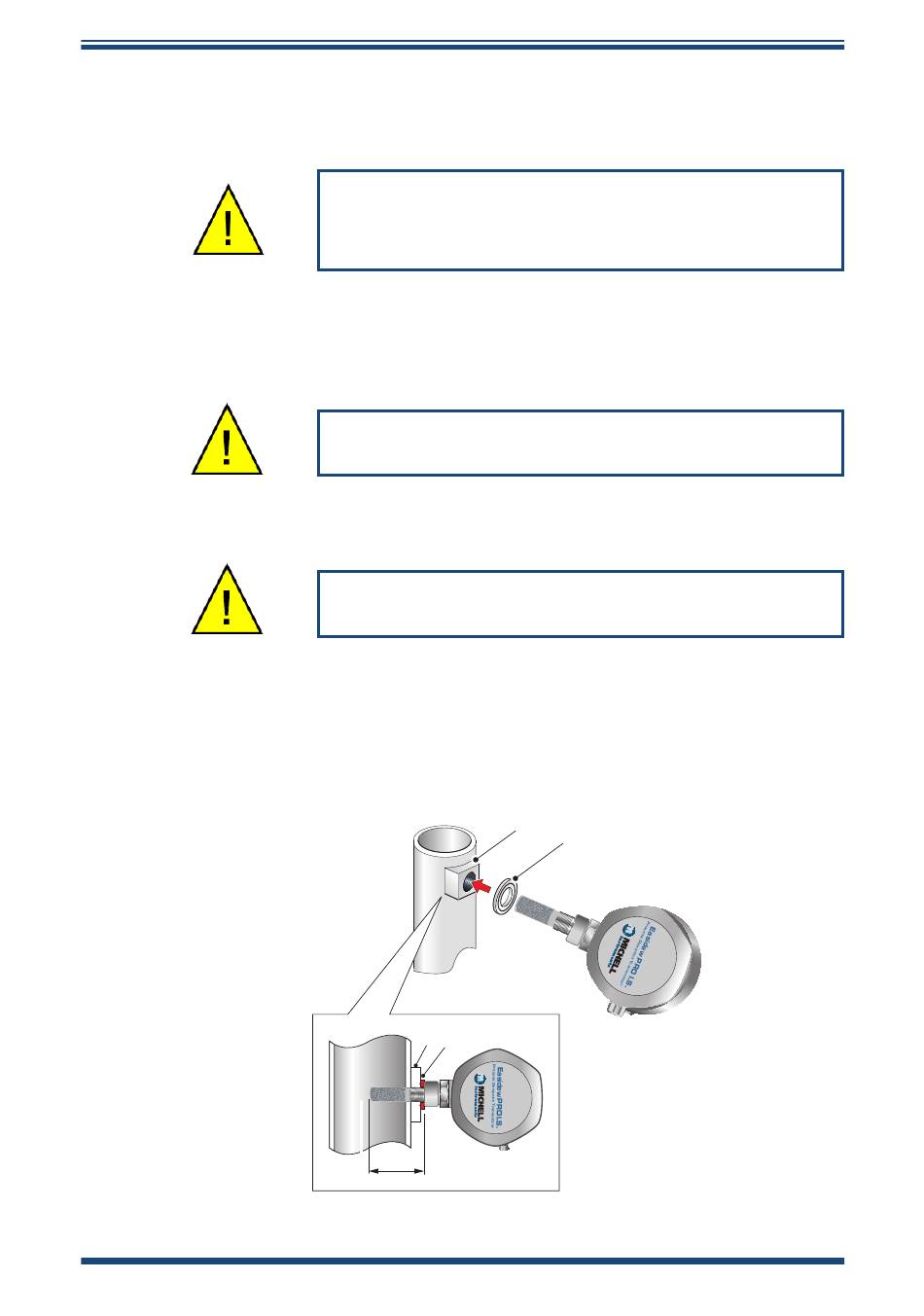

Transmitter-Einbau - Rohr oder Rohrleitung
Abb 3
die Messsonde durchtränkt.
1
2
INSTALLATION
