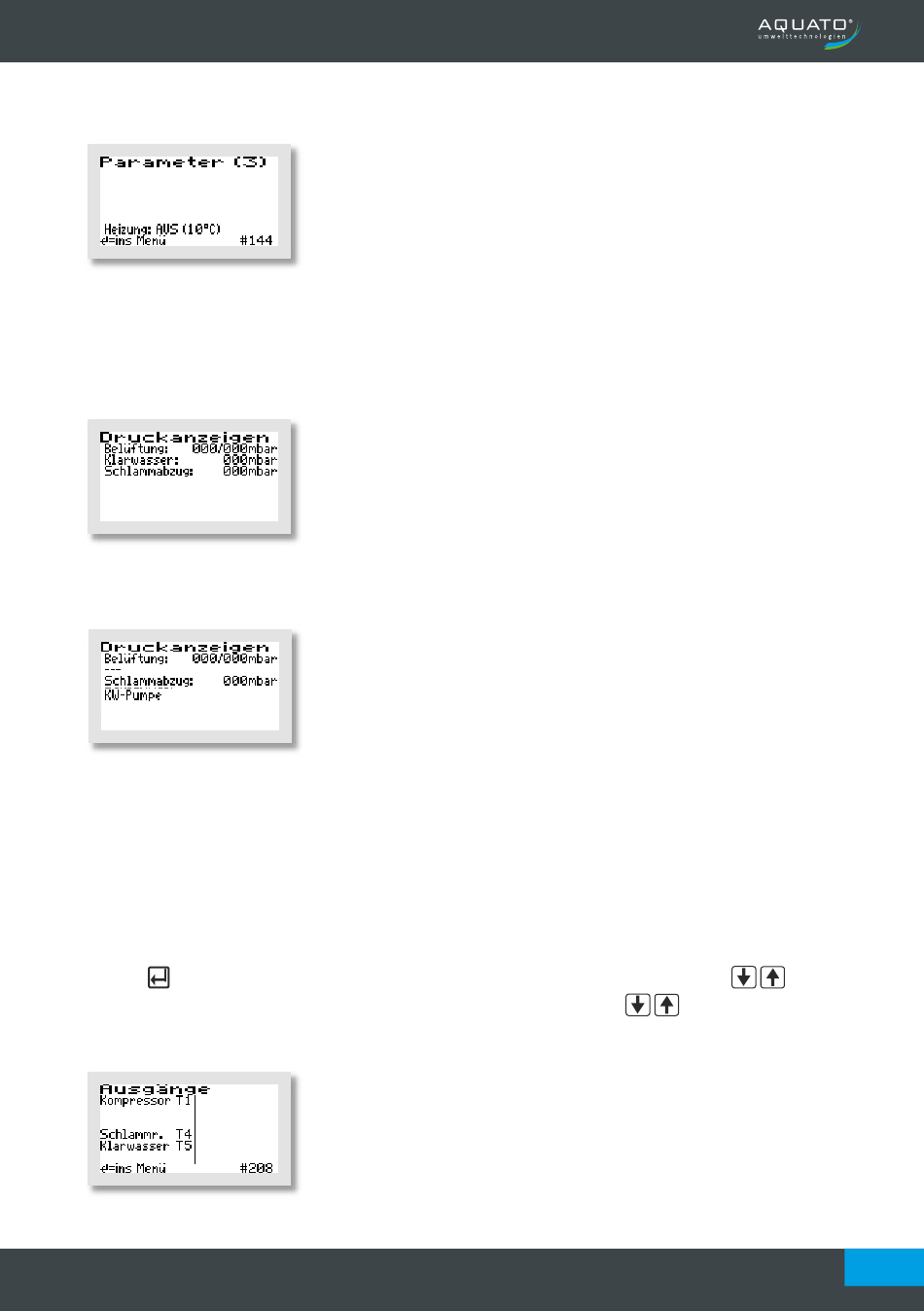

9.3.4.8

Druckanzeigen

9.3.4.9 Ausgänge
Im Menü „AUSGÄNGE" wird angezeigt, welcher elektrische Ausgang mit welcher Funktion belegt ist.
Die genaue Anzeige hängt von den gewählten Anlageparametern ab. Es werden nur so viele
Ausgänge angezeigt, wie bei der Inbetriebnahme ausgewählt wurden. Sie werden standardmäßig von
der Steuerung vorbelegt. Bei Bedarf kann von der Standardbelegung abgewichen werden.
Mit der -Taste gelangen Sie ins Menü. Die zu verändernde Zeile wird mit den
ausgewählt. Das Menü können Sie
Richtung gehen bis sich das nächste Menü öffnet.
In diesem Beispiel ist eine Heizung mit einer Soll-Temperatur von
10 °C angeschlossen, die z. Zt. ausgeschaltet ist.
Die Anzeige „AUS" / „EIN" hinter dem Wort Heizung zeigt den
aktuellen Betriebszustand der Heizung an.
Die Heizung springt bei einer Temperatur von 5 Grad unter dem
Sollwert (hier: 10 - 5 = 5 °) an und läuft bis 2 Grad (hier: 10 + 2 =
12 °) über dem Sollwert erreicht sind.
In diesem Menü wird der jeweilige Druck während des letzten
Zyklus angezeigt. Der Klarwasser- und der Überschussschlamm-
gegendruck werden jeweils bei den einzelnen Vorgängen ge-
speichert. Es wird immer nur die Druckmessung der jeweiligen
letzten Phase angezeigt.
Für die Belüftung werden jeweils 2 Werte angezeigt, der minimale
und der maximale Druck.
Ist die Drucküberwachung ausgeschaltet, entfällt dieses Menü.
Ist statt des betreffenden Hebers eine Schlamm- und/oder Klar-
wasserpumpe angeschlossen, wird dies unterhalb der eigentlichen
Druckanzeigen als Text angezeigt. Zudem wird dieser Ausgang
nicht als Druckausgang angezeigt.
Im Beispiel ist eine Klarwasserpumpe angeschlossen.
wieder verlassen, indem Sie
In diesem Beispiel wird der Verdichter über den Ausgang T1
gesteuert, der Schlammabzug über den Ausgang T4 und der
Klarwasserabzug über den Ausgang T5.
Bedienungsanleitung AQUATO
mit den -Tasten immer in eine
®
K-Pilot 27.6
