Bedienungsanleitung AQUATO® K-Pilot 27.6
6
Anschlüsse an der Steuerung
Auf der Vorderseite der Steuerung K-Pilot 27.6 befinden sich das Display und die Bedientasten.

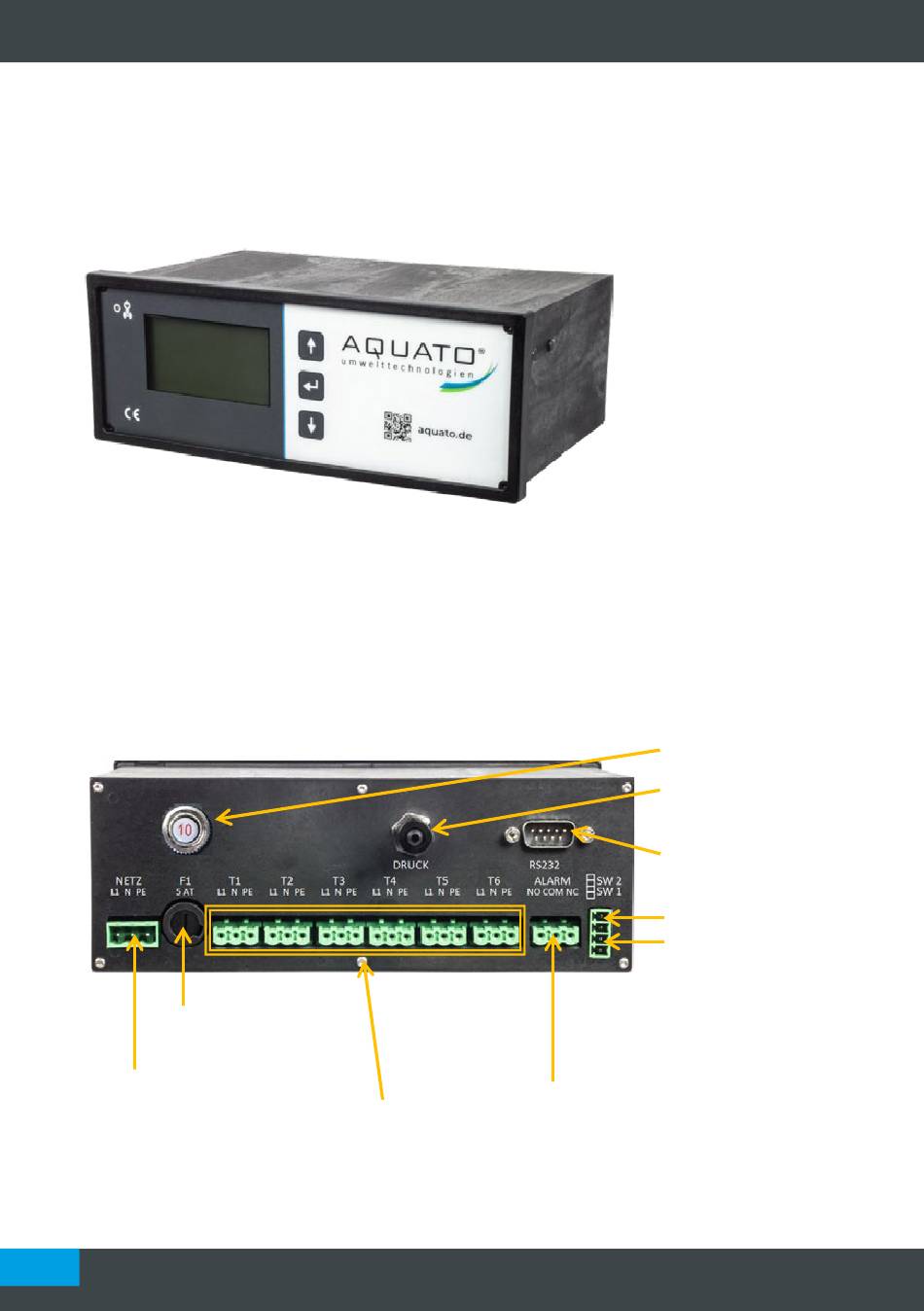

Abbildung 2: Frontseite der Steuerung K-Pilot 27.6

An der Steuerungsrückwand befinden sich unten neben der Buchse für den Netzanschluss 6
elektrische Ausgänge. Diese Buchsen sind gekennzeichnet mit „T1" bis „T6" (vgl. Abbildung 3). Die
Ausgänge können frei mit den verfügbaren Funktionen belegt werden. Die Schwimmereingänge sind
fest belegt. Oben etwa in der Mitte befindet sich der Eingang für den Luftschlauch zur Druckmessung.
Rechts oben befindet sich eine serielle Schnittstelle RS232.
Sicherung 5 A
Anschluss für
Netzkabel zur
Stromversorgung
Abbildung 3: Rückseite der Steuerung K-Pilot 27.6
Seite 22
22
6 elektrische Ausgänge für
angeschlossene Aggregate
Sicherung 10 A
Schlauchanschluss für
Druckmessung
Schnittstelle RS232
2 Anschlüsse für
Schwimmerschalter
Potenzialfreier
Kontakt
