AQUATO K-PILOT Bedienungsanleitung Seite 139

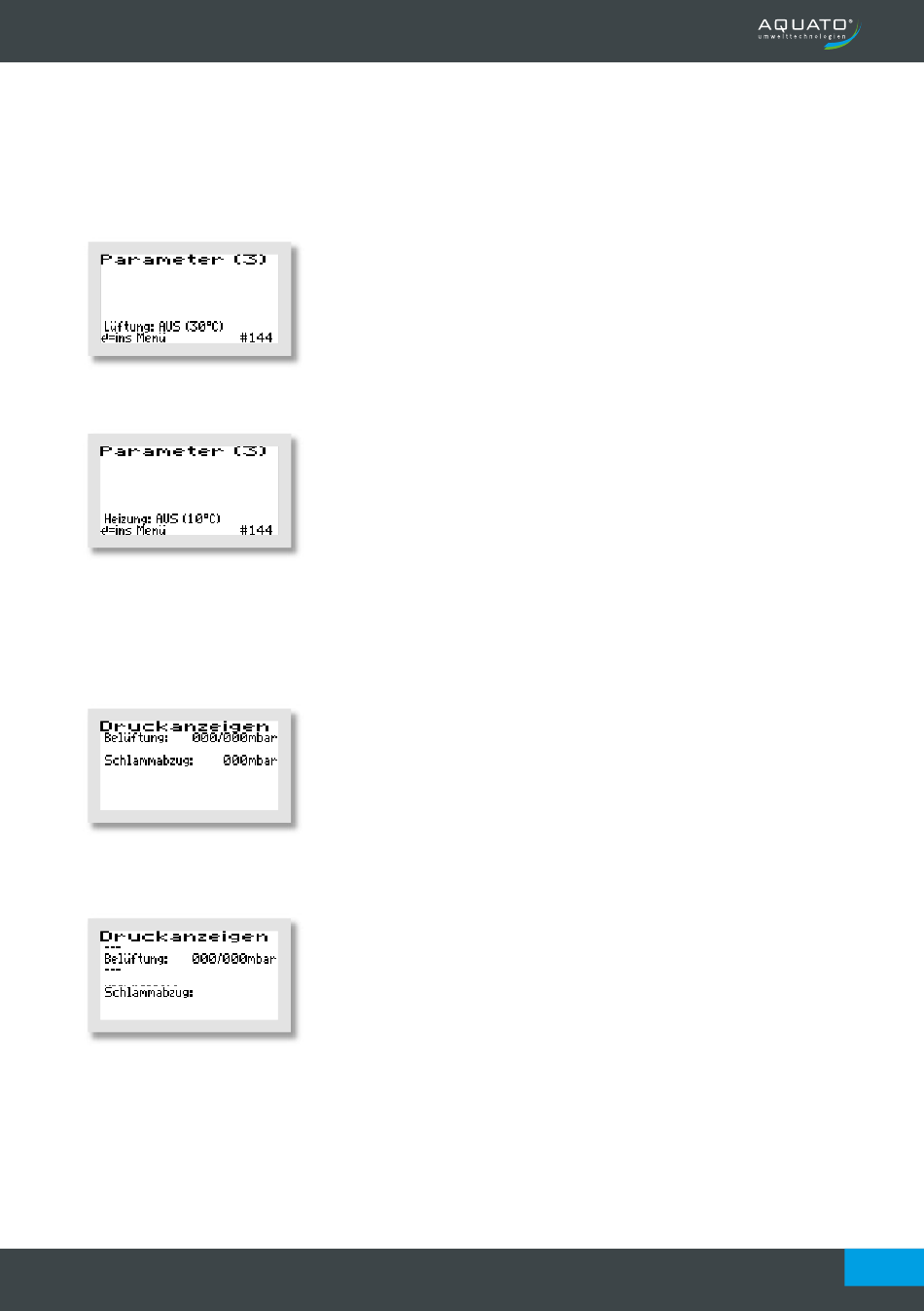

12.3.4.6 Parameter 3
Je nach Voreinstellung können im Menü
angepasst werden.
12.3.4.7 Druckanzeigen
„PARAMETER 3"
In diesem Beispiel ist ein Lüftungsventilator mit einer Soll-
Temperatur von 30 °C angeschlossen, der z. Zt. ausgeschaltet ist.
Die Anzeige „AUS" / „EIN" hinter dem Wort Lüftung zeigt den
aktuellen Betriebszustand des Lüfters an.
Der Lüfter springt bei einer Temperatur von 5 Grad über dem
Sollwert (hier: 30 + 5 = 35 °) an und läuft bis 2 Grad (hier: 30 - 2 =
28 °) unter dem Sollwert erreicht sind.
In diesem Beispiel ist eine Heizung mit einer Soll-Temperatur von
10 °C angeschlossen, die z. Zt. ausgeschaltet ist.
Die Anzeige „AUS" / „EIN" hinter dem Wort Heizung zeigt den
aktuellen Betriebszustand der Heizung an.
Die Heizung springt bei einer Temperatur von 5 Grad unter dem
Sollwert (hier: 10 - 5 = 5 °) an und läuft bis 2 Grad (hier: 10 + 2 =
12 °) über dem Sollwert erreicht sind.
In diesem Menü wird der jeweilige Druck während des letzten
Zyklus angezeigt. Belüftungs- und Überschussschlammgegendruck
werden jeweils bei den einzelnen Vorgängen gespeichert. Es wird
immer nur die Druckmessung der jeweiligen letzten Phase
angezeigt.
Für die Belüftung werden jeweils 2 Werte angezeigt, der minimale
und der maximale Druck.
Ist die Drucküberwachung ausgeschaltet, entfällt dieses Menü.
Ist statt des Hebers eine Schlammpumpe angeschlossen, wird dies
unterhalb der eigentlichen Druckanzeigen als Text angezeigt.
Zudem wird dieser Ausgang nicht als Druckausgang angezeigt.
Bedienungsanleitung AQUATO
unterschiedliche Parameter angezeigt und
®
K-Pilot 27.6
Seite 139
139
