Bedienungsanleitung AQUATO® K-Pilot 27.6
6.2.5.3

Anlagen mit drei Verdichtern

Sind zum Betrieb der Anlage drei Verdichter erforderlich, könnte der erste Verdichter z. B. an
Ausgangsbuchse T1 (Standardeinstellung) angeschlossen werden und der zweite und dritte
Verdichter könnten parallel z. B. an Buchse T6 angeschlossen werden. Nach Zuweisen der
entsprechenden Ausgänge werden die Laufzeiten von der Steuerung (Einstellung „2. KOM-
PRESSOR") durch den zugewiesenen Ausgang geregelt.
6.2.5.4 Klarwasserpumpe
Um größere Förderhöhen zu überwinden, kommt eine Klarwasserpumpe zum Einsatz. Diese ersetzt
dann den Klarwasserheber. Es werden eine Pumpe und ein externer Schwimmerschalter eingesetzt.
Der Schwimmerschalter wird an der Pumpenhalterung der Klarwasserpumpe befestigt.
Klarwasserpumpe und externer Schwimmer werden an die Anschlüsse an der Rückseite des
Gehäuses an die Steuerung angeschlossen (vgl. Abbildung 5, Tabelle 1, Abbildung 6 und Tabelle 2).
Der Schwimmerschalter wird auf SW 1 gelegt, die Pumpe kann auf die Ausgänge T1 bis T6 geklemmt
werden (Standardeinstellung T5). Beim Betrieb mit einer Klarwasserpumpe muss der Steuerungstyp
„Schwimmer" gewählt werden. (Erforderliche Einstellung der Steuerung siehe Kapitel 9.3.2.4 und
Kapitel 10.3.2.4)

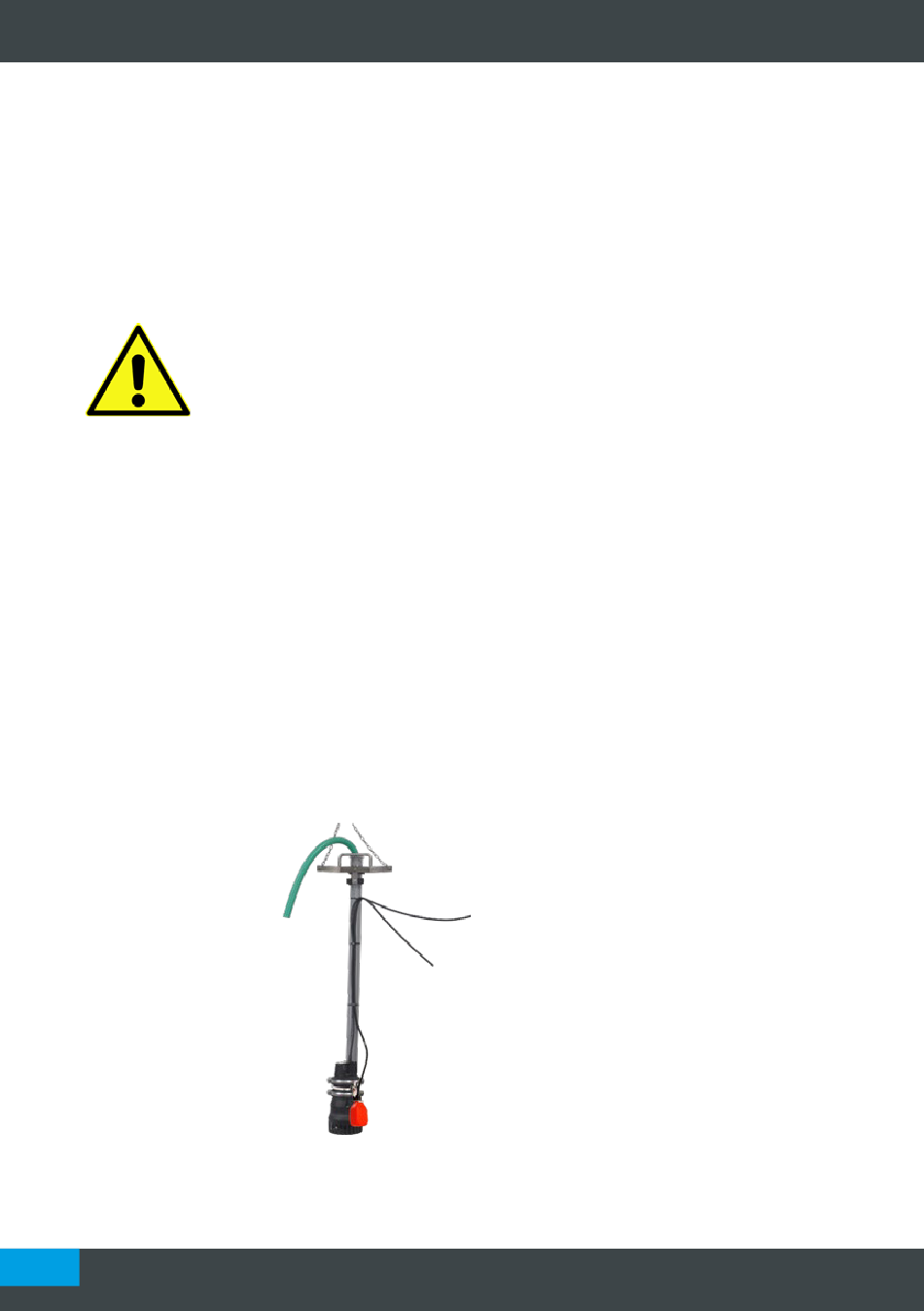

Abbildung 13: Klarwasserpumpe mit externem Schwimmerschalter

Seite 32
32
Achtung: Verdichter dürfen nicht an eine externe Steckdose mit
Anschluss ans Stromnetz angeschlossen werden, da in diesem Fall die
Belüftungszyklen nicht eingehalten werden.
Sie müssen an die dafür vorgesehenen Ausgänge an der Steuerung
angeschlossen werden.
